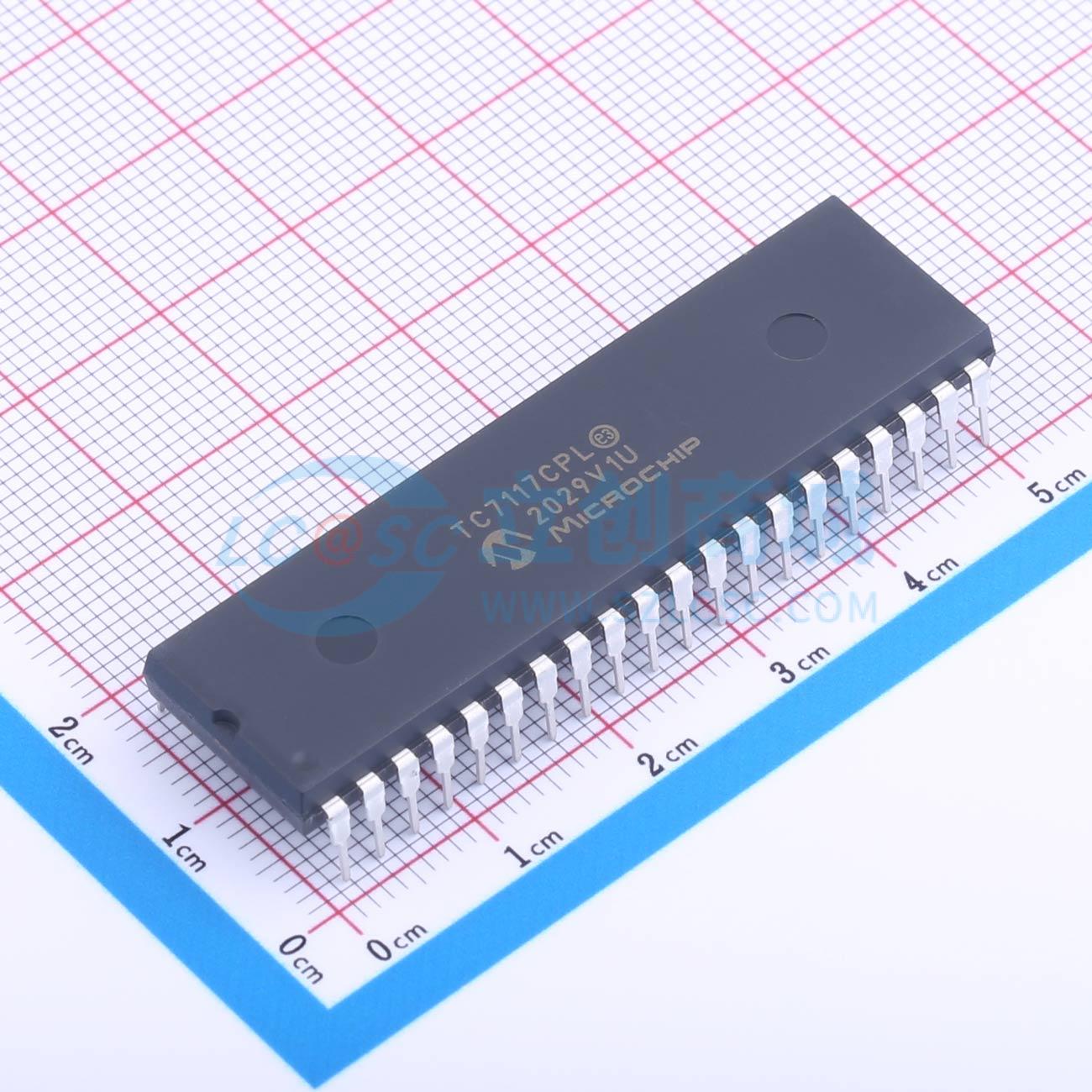

温馨提醒：图片仅供参考，商品以实物为准
TC7117CPL
TC7117CPL
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3-1/2 位 CMOS 模数转换器 (ADC) 包含构建 0.05% 分辨率测量系统所需的所有有源组件。七段解码器、极性和数字驱动器、电压基准和时钟电路集成在芯片上。该产品驱动液晶显示器 (LCD) 并包括背板驱动器，也可直接驱动共阳极发光二极管 (LED) 显示器，每段驱动电流为 8mA。 这些器件具有显示保持 (HLDR) 功能
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- TC7117CPL
- 商品编号
- C648122
- 商品封装
- PDIP-40
- 包装方式
- 管装
- 商品毛重
- 11.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 其他特性 | 共阳极 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃ | |
| 耗散功率(Pd) | 1.23W |
商品概述
TC7116A/TC7117A是3 - 1/2位CMOS模数转换器（ADC），包含构建0.05%分辨率测量系统所需的所有有源组件。七段解码器、极性和数字驱动器、电压基准和时钟电路均集成在芯片上。TC7116A驱动液晶显示器（LCD），并包含一个背板驱动器。TC7117A以每段8mA的驱动电流直接驱动共阳极发光二极管（LED）显示器。
这些器件集成了显示保持（HLDR）功能。只要HLDR保持高电平，显示读数将无限期保持。转换继续进行，但输出数据显示锁存器不会更新。与TC7106/7107不同，这些器件没有基准低输入（VREF -）。在TC7116A/TC7117A器件中，VREF - 内部连接到模拟地。
TC7116A/TC7117A将线性误差降低到小于1个计数。翻转误差（幅值相等但极性相反的输入信号读数之差）低于±1个计数。高阻抗差分输入的漏电流为1pA，输入阻抗为10^12Ω。15μVP - P的噪声性能可实现“稳定可靠”的读数。自动调零周期确保在输入为0V时显示读数为零。
TC7116A和TC7117A具有精确、低漂移的内部基准，在功能上与TC7116/TC7117相同。TC7116A/TC7117A通常不需要低漂移的外部基准。
商品特性
- 低温漂内部基准： - TC7116/TC7117典型值为80 ppm/℃ - TC7116A/TC7117A典型值为20 ppm/℃
- 显示保持功能
- 直接驱动LCD或LED显示器
- 零输入时零读数
- 低噪声以实现稳定显示： - 2V或200mV满量程范围（FSR）
- 自动调零周期无需调零
- 调节电位器
- 用于精确零位应用的真极性指示
- 方便的9V电池供电：（TC7116/TC7116A）
- 高阻抗CMOS差分输入：10^12Ω
- 低功耗运行：10mW
应用领域
- 温度测量
- 电桥读数：应变计、称重传感器、零位检测器
- 数字仪表：电压/电流/电阻/功率、pH值
- 数字秤、过程监控器
- 便携式仪器
