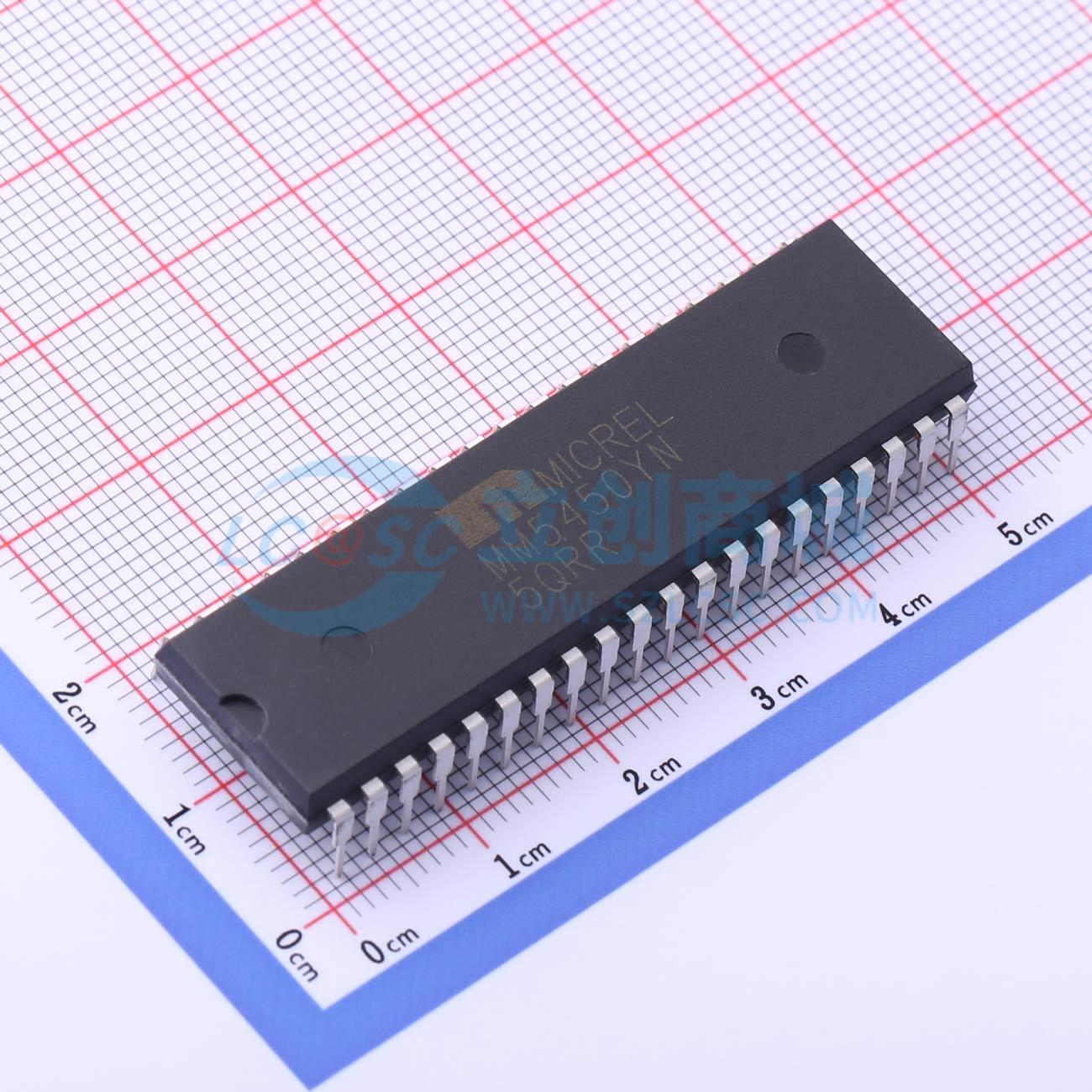

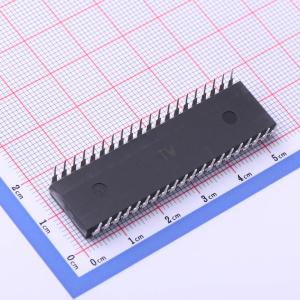

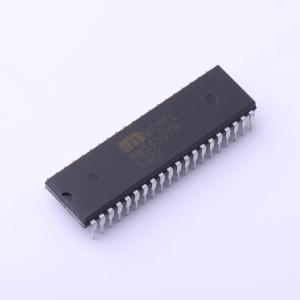

温馨提醒：图片仅供参考，商品以实物为准
MM5450YN
MM5450YN
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MM5450YN
- 商品编号
- C648129
- 商品封装
- PDIP-40
- 包装方式
- 管装
- 商品毛重
- 10.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | - | |
| 接口类型 | 串行接口 | |
| 工作电压 | 4.75V~11V | |
| 时钟频率(fc) | 500kHz |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | - | |
| 位驱动电流 | - | |
| 段驱动电流 | - | |
| 其他特性 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
MM5450和MM5451 LED显示驱动器是采用N沟道、金属栅工艺制造的单片MOS集成电路。该技术可制造出低阈值、增强型和离子注入耗尽型器件。 通过连接到电源的可变电阻设置参考电流，单引脚即可控制LED显示屏的亮度。 MM5450和MM5451设计用于驱动4位或5位字母数字LED显示屏，且与显示屏或数据源的接口需求极低。 数据通过时钟和串行数据两个信号进行串行传输。采用先传输一个“1”，再传输35位有效数据位的格式，无需额外的外部负载信号即可完成数据传输。在第36位数据传输完成后，这35位数据位被锁存。这种方式为LED显示屏提供了非复用的直接驱动。只有当串行数据位与之前传输的数据位不同时，当前显示的字符（即数据输出）才会改变。 控制LED显示屏的输出电流可调节显示屏亮度。为防止振荡，应在亮度控制引脚19连接一个1 nF的电容。 有一个外部复位连接，仅适用于未封装（裸片）的产品。 芯片首次上电时，会产生一个内部上电复位信号，将所有寄存器和锁存器复位。起始位和第一个时钟信号使芯片恢复正常工作。
商品特性
- 连续亮度控制
- 串行数据输入
- 无需负载信号
- 使能功能（仅MM5450具备）
- 宽电源工作范围
- TTL兼容性
- 34或35个输出，驱动能力15 mA
- 字母数字显示能力
应用领域
- 工业控制指示器
- 继电器驱动器
- 数字时钟、温度计、计数器、电压表
- 仪器读数显示
