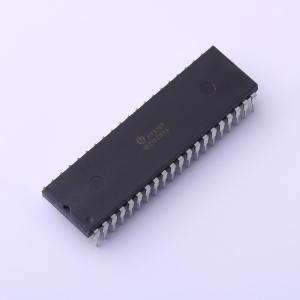

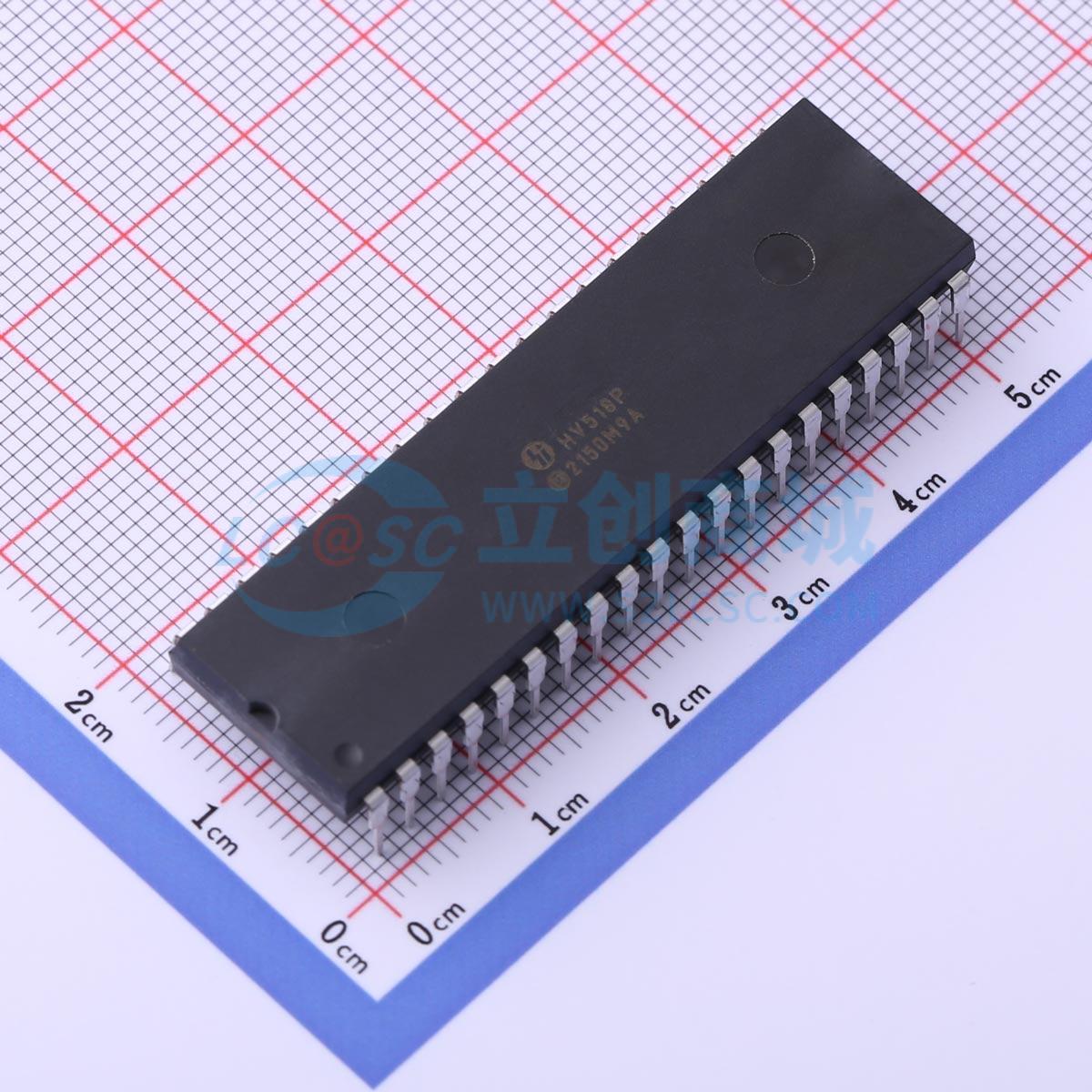

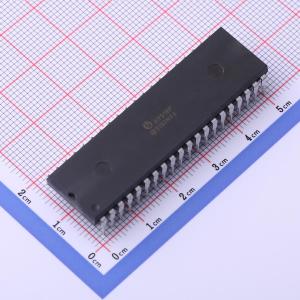

温馨提醒：图片仅供参考，商品以实物为准
HV518P-G
32通道真空荧光显示屏驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HV518专为真空荧光或直流等离子应用而设计，可作为段式、数字或矩阵显示驱动器。每个器件有32个输出端、32个锁存器和一个32位可级联移位寄存器。串行数据在时钟输入信号由低电平变为高电平时进入移位寄存器。当锁存使能（LE）为高电平时，并行数据通过一个32位锁存器传输到输出缓冲器。当LE为低电平时，数据存储在锁存器中。当选通（STR）为低电平时，所有输出端均被使能。如果选通为高电平，所有输出端均为低电平。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- HV518P-G
- 商品编号
- C648128
- 商品封装
- PDIP-40
- 包装方式
- 管装
- 商品毛重
- 12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 6MHz |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 500uA | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | 1.2W |
商品概述
HV518专为真空荧光或直流等离子应用而设计，可作为段式、数字或矩阵显示驱动器。每个器件有32个输出端、32个锁存器和一个32位可级联移位寄存器。 串行数据在时钟输入信号由低电平变为高电平时进入移位寄存器。当锁存使能（LE）为高电平时，并行数据通过一个32位锁存器传输到输出缓冲器。当LE为低电平时，数据存储在锁存器中。当选通（STR）为低电平时，所有输出端均被使能。如果选通为高电平，所有输出端均为低电平。
商品特性
- 32条输出线
- 90V输出摆幅
- 有源下拉
- 所有输出端均有锁存器
- 在VDD = 5V时，最高可达6 MHz
- 工作温度范围为 -40℃至 +85℃
应用领域
- 真空荧光显示器
- 直流等离子显示器
