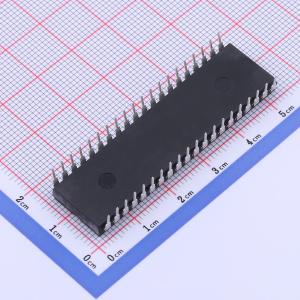

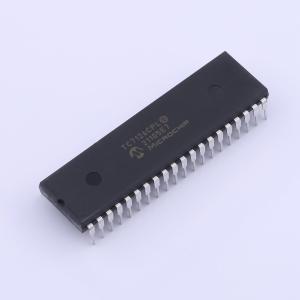

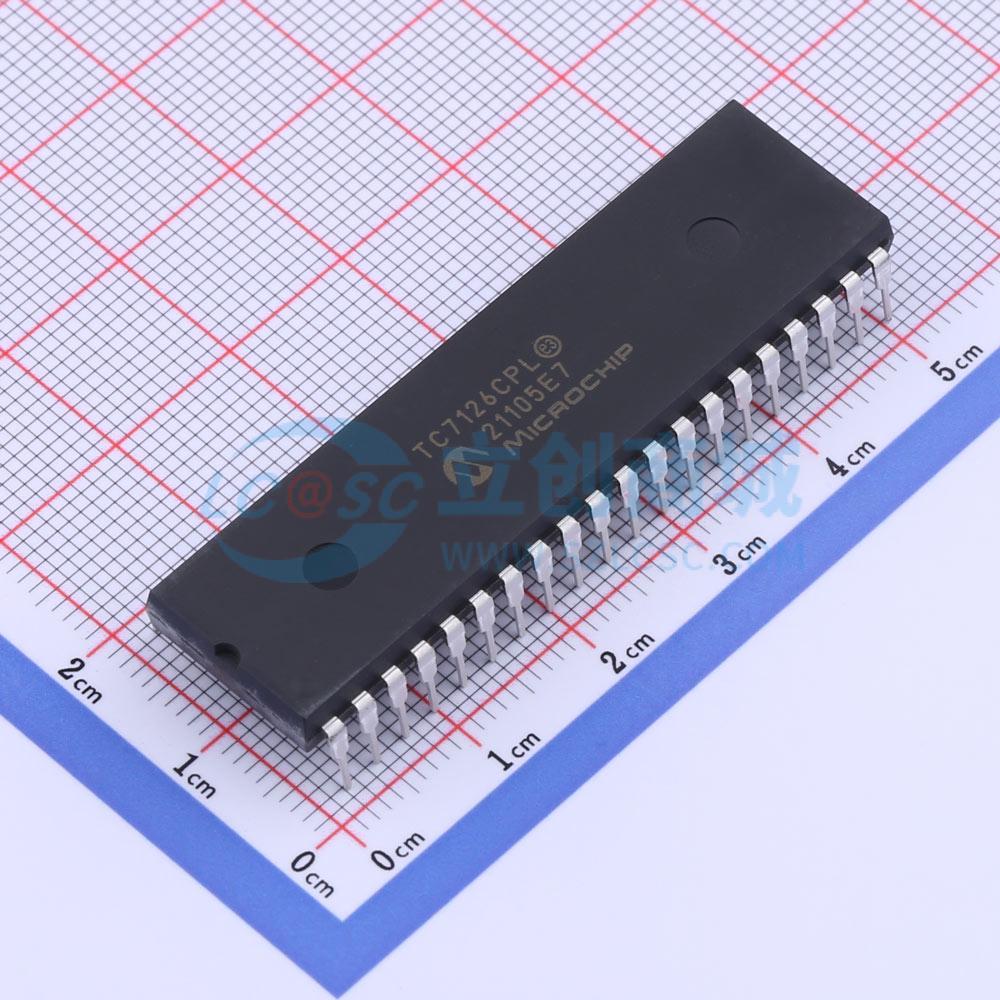

TC7126CPL

3-1/2位模拟到数字转换器

描述

TC7126A是一款3-1/2位CMOS模数转换器(ADC)，包含了构建0.05%分辨率测量系统所需的所有有源组件。七段解码器、数字和极性驱动器、电压参考以及时钟电路都集成在芯片上。TC7126A可以直接驱动液晶显示器(LCD)，并包含背板驱动器。一个低成本、高分辨率的指示仪表只需要一个显示器、四个电阻和四个电容即可。TC7126A的极低功耗和9V电池供电使其非常适合便携式应用。TC7126A将线性误差降低到小于1个计数。翻转误差（对于幅度相等但极性相反的输入信号的读数差异）低于±1个计数。高阻抗差分输入提供1pA的漏电流和10^12 Ω的输入阻抗。15 μVpp的噪声性能确保了“坚如磐石”的读数，自动归零周期确保了0V输入时显示为零。TC7126A具有精密、低漂移的内部电压参考，并且功能上与TC7126相同。通常情况下，使用TC7126A不需要低漂移外部参考。

品牌名称

MICROCHIP(美国微芯)

商品型号

TC7126CPL

商品编号

C648124

商品封装

PDIP-40​

包装方式

管装

商品毛重

10.5克(g)
