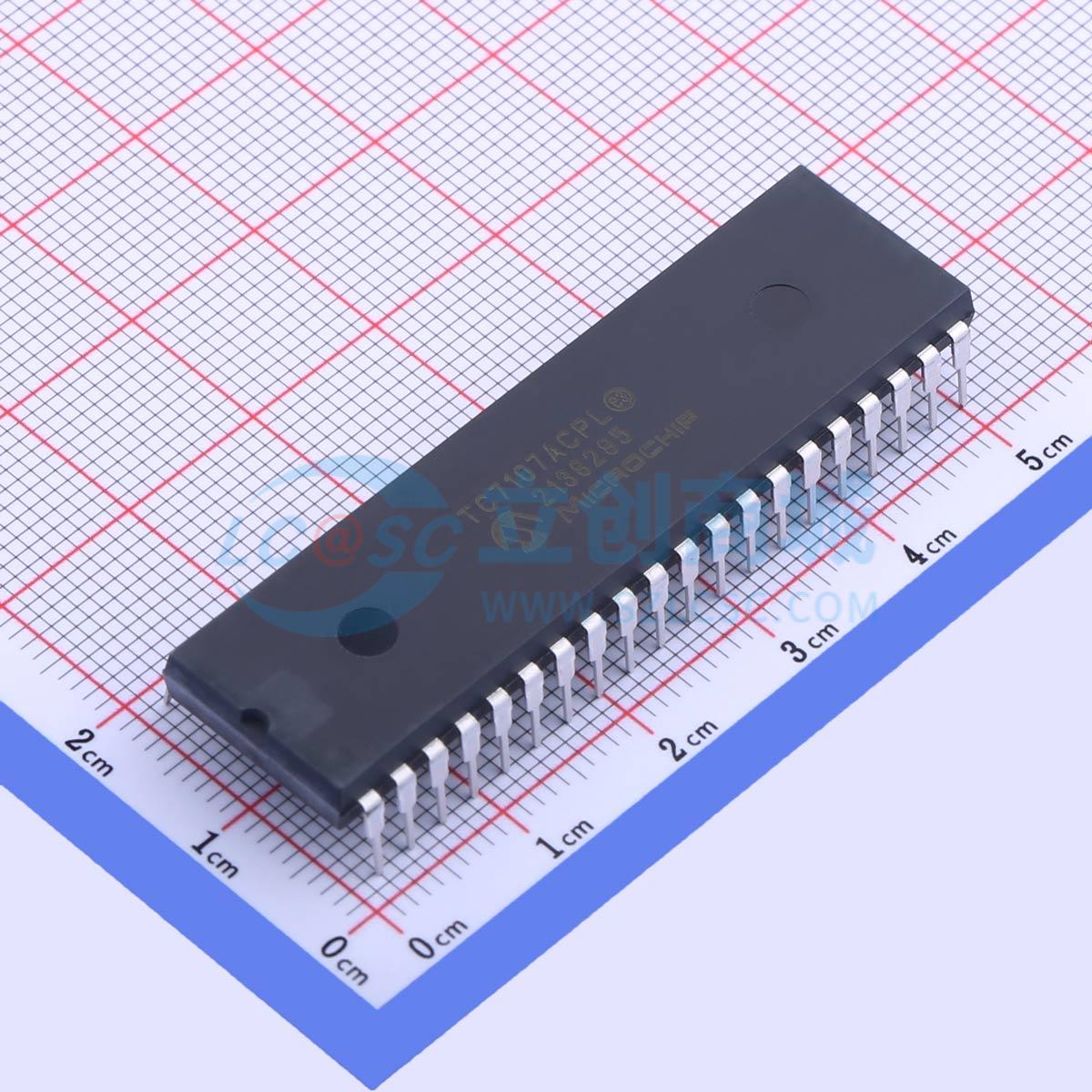

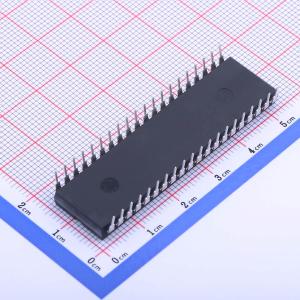

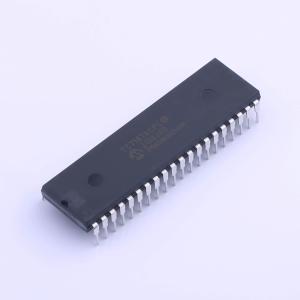

温馨提醒：图片仅供参考，商品以实物为准
TC7107ACPL
TC7107ACPL
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- TC7107ACPL
- 商品编号
- C648113
- 商品封装
- PDIP-40
- 包装方式
- 管装
- 商品毛重
- 11.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 7段 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5V | |
| 工作温度 | 0℃~+70℃ |
商品概述
TC7106A和TC7107A 3 1/2位直接显示驱动模数转换器可对现有的基于TC7106/TC7107的系统进行升级。每个器件都有一个精密基准源，最大温度系数为20 ppm/℃。与类似的3 1/2位转换器相比，这一性能提升了4至7倍。现有的基于TC7106和TC7107的系统无需更改外部无源元件值即可升级。TC7107A可直接驱动共阳极发光二极管（LED）显示屏，每段电流为8 mA。一个低成本、高分辨率的指示仪表仅需一个显示屏、四个电阻和四个电容。TC7106A功耗低，可由9V电池供电，适用于便携式应用。 TC7106A/TC7107A将线性误差降低至小于1个计数。翻转误差（即幅度相等但极性相反的输入信号读数之差）低于±1个计数。高阻抗差分输入的漏电流为1 pA，输入阻抗为10^12 Ω。差分基准输入可实现比率测量，用于欧姆或桥式传感器测量。15 μV_P-P的噪声性能确保读数“稳定可靠”。自动调零周期可确保在输入电压为零时显示屏读数为零。
商品特性
- 低温漂内部基准源： - TC7106/TC7107：80 ppm/℃（典型值） - TC7106A/TC7107A：20 ppm/℃（典型值）
- 直接驱动LCD（TC7106）或LED（TC7107）显示屏
- 零输入时零读数
- 低噪声，显示稳定
- 自动调零周期无需零位调整
- 真极性指示，适用于精密零位应用
- 方便的9V电池供电（TC7106A）
- 高阻抗CMOS差分输入：10^12 Ω
- 差分基准输入简化比率测量
- 低功耗运行：10 mW
应用领域
- 温度测量
- 电桥读数：应变计、称重传感器、零位检测器
- 数字仪表：电压/电流/欧姆/功率、pH值
- 数字秤、过程监控器
- 便携式仪器
