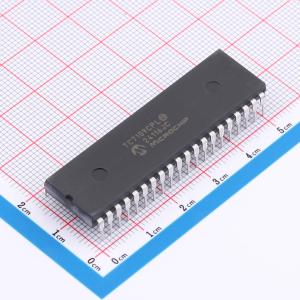

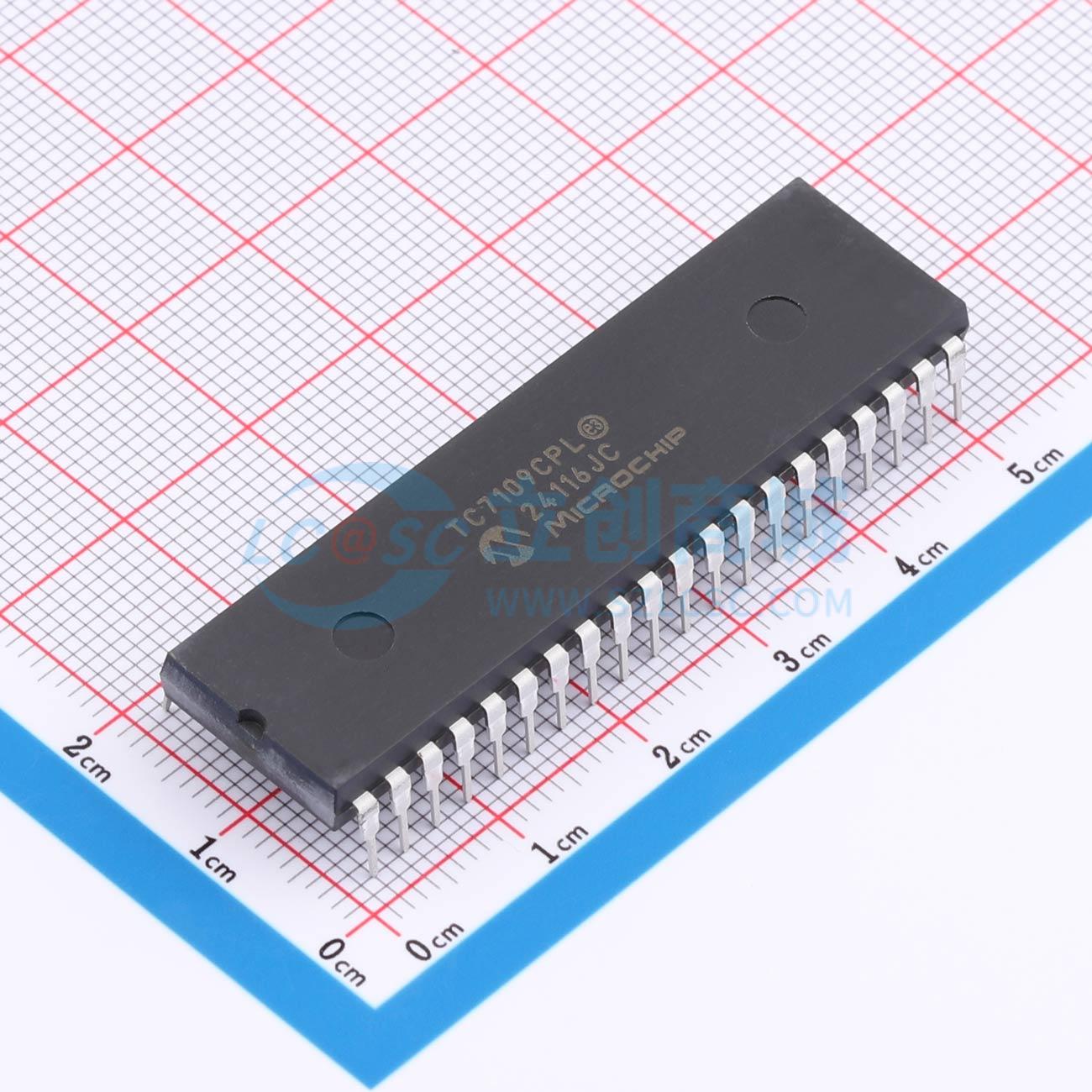

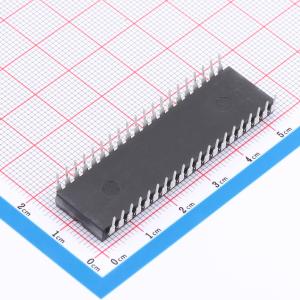

TC7109CPL

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TC7109A是一款12位带符号的CMOS低功耗模数转换器（ADC）。仅需八个无源元件和一个晶体即可构成一个完整的双斜率积分型ADC。改进后的VOH源电流和其他TC7109A特性，使其在许多数据采集应用中，成为模拟多路复用逐通道解决方案的理想选择。这些特性包括典型输入偏置电流为1pA、漂移小于1μV/°C、典型输入噪声为15μVP - P以及自动调零。真正的差分输入和参考输入允许测量桥式传感器，如称重传感器、应变计和温度传感器。 TC7109A提供了通用的数字接口。在直接模式下，片选和高/低字节使能控制并行总线接口。在握手模式下，TC7109A可与行业标准的通用异步收发传输器（UART）配合使用，控制串行数据传输，非常适合远程数据记录。转换时序的控制和监控由RUN/HOLD输入和状态输出提供。与原始的TC7109相比，TC7109A具有更好的过量程恢复性能和更高的输出驱动能力。
品牌名称: MICROCHIP(美国微芯)
商品型号: TC7109CPL
商品编号: C648118
商品封装: PDIP-40
包装方式: 管装
商品毛重: 6.66克(g)

商品参数

商品概述

TC7109A是一款12位带符号的CMOS低功耗模数转换器（ADC）。仅需八个无源元件和一个晶体即可构成一个完整的双斜率积分型ADC。改进后的VOH源电流和其他TC7109A特性，使其在许多数据采集应用中，成为模拟多路复用逐通道解决方案的理想选择。这些特性包括典型输入偏置电流为1pA、漂移小于1μV/°C、典型输入噪声为15μVP - P以及自动调零。真正的差分输入和参考输入允许测量桥式传感器，如称重传感器、应变计和温度传感器。 TC7109A提供了通用的数字接口。在直接模式下，片选和高/低字节使能控制并行总线接口。在握手模式下，TC7109A可与行业标准的通用异步收发传输器（UART）配合使用，控制串行数据传输，非常适合远程数据记录。转换时序的控制和监控由RUN/HOLD输入和状态输出提供。与原始的TC7109相比，TC7109A具有更好的过量程恢复性能和更高的输出驱动能力。

商品特性

零积分器周期，可从输入过载中快速恢复
消除多路复用系统中的串扰
带过量程指示的12位带符号积分型A/D转换器
符号幅度编码格式
真正的差分信号输入和差分参考输入
低噪声：典型值为15μVP - P
输入电流：典型值为1pA
无需调零
TTL兼容、按字节组织的三态输出
支持UART握手模式，便于进行简单的串行数据传输

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	-
	通道数	1
	工作电压	5V
	接口类型	UART
	差分输入	是

	属性	参数值
	积分非线性	0.2LSB
	工作温度	0℃~+70℃
	时钟/振荡器	外置
	时钟频率(fc)	3.58MHz
	基准电压源	内置
	基准电压源温漂	80ppm/℃
	静态电流	700uA
