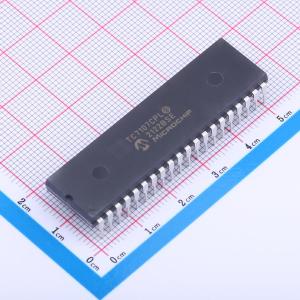

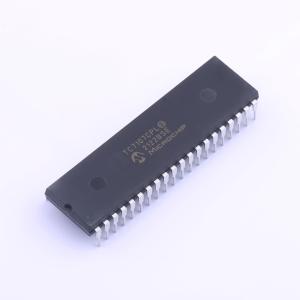

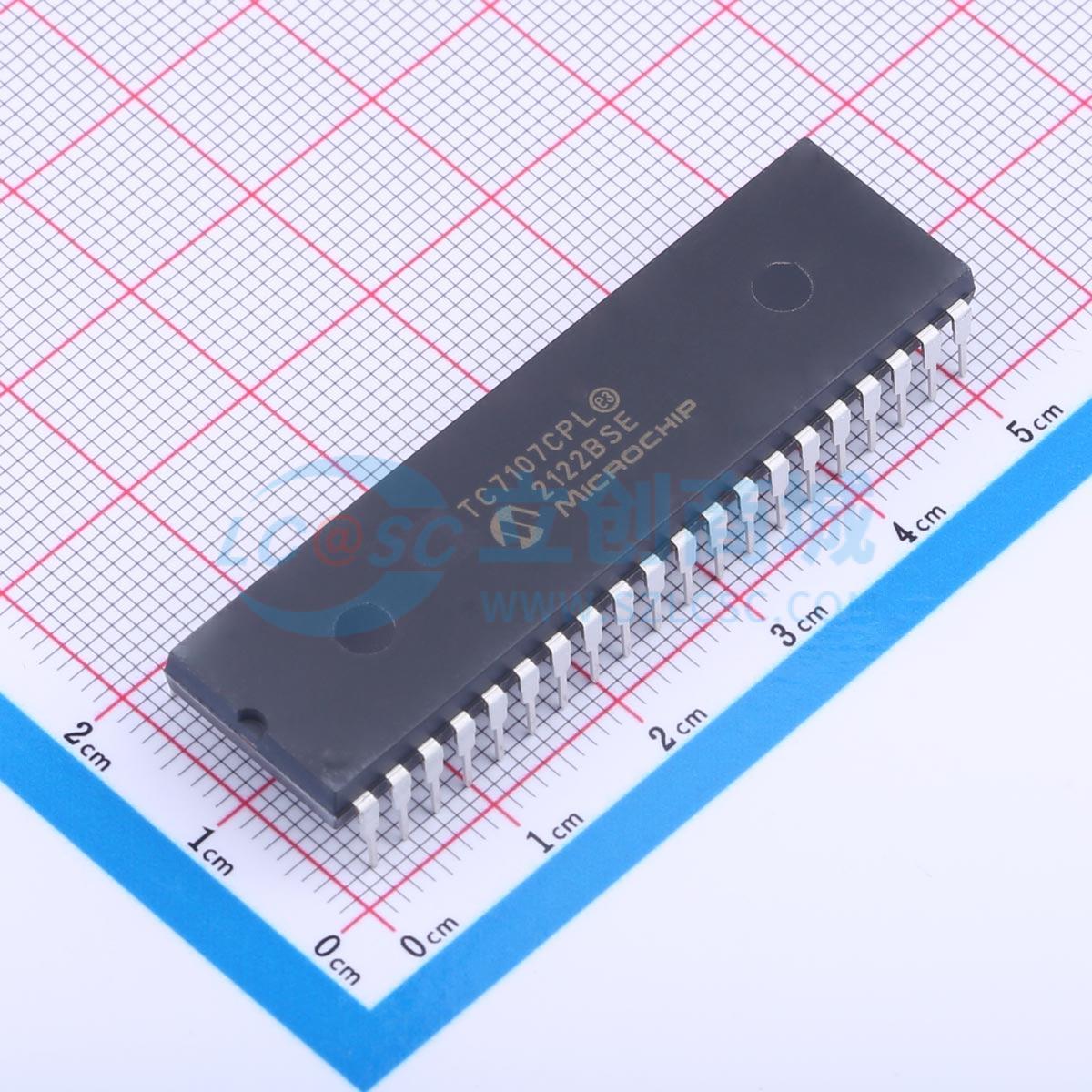

TC7107CPL
TC7107CPL
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3-1/2 位直接显示驱动模数转换器允许现有的基于 TC7106/TC7107 的系统升级。每个器件都有一个精密基准，最大温度系数为 20 ppm/°C。这比类似的 3-1/2 位转换器有 4 到 7 倍的改进。 TC7107A 直接驱动共阳极发光二极管 (LED) 显示屏，每段电流为 8 mA
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- TC7107CPL
- 商品编号
- C648115
- 商品封装
- PDIP-40
- 包装方式
- 管装
- 商品毛重
- 10.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 7段 | |
| 工作电压 | 5V | |
| 时钟频率(fc) | 48kHz |
| 属性 | 参数值 | |
|---|---|---|
| 段驱动电流 | 8mA | |
| 其他特性 | 共阳极 | |
| 工作温度 | 0℃~+70℃ |
商品概述
TC7106A和TC7107A 3 1/2位直接显示驱动模数转换器可对现有的基于TC7106/TC7107的系统进行升级。每个器件都有一个精度基准，最大温度系数为20 ppm/℃。与类似的3 1/2位转换器相比，这一性能提升了4至7倍。现有的基于TC7106和TC7107的系统无需更改外部无源元件值即可升级。TC7107A可直接驱动共阳极发光二极管（LED）显示屏，每段电流为8 mA。一个低成本、高分辨率的指示仪表仅需一个显示屏、四个电阻和四个电容。TC7106A功耗低，可由9V电池供电，适用于便携式应用。 TC7106A/TC7107A将线性误差降低至小于1个计数。翻转误差（即幅值相等但极性相反的输入信号读数之差）低于±1个计数。高阻抗差分输入的漏电流为1 pA，输入阻抗为10^12Ω。差分基准输入可实现电阻或桥式传感器的比例测量。15 μV_P-P的噪声性能确保读数“稳定可靠”。自动调零周期可确保在输入电压为零时显示屏读数为零。
商品特性
- 低温漂内部基准：
- TC7106/TC7107：80 ppm/℃（典型值）
- TC7106A/TC7107A：20 ppm/℃（典型值）
- 直接驱动LCD（TC7106）或LED（TC7107）显示屏
- 零输入时零读数
- 低噪声，显示稳定
- 自动调零周期无需零位调整
- 真极性指示，适用于精密零位应用
- 方便的9V电池供电（TC7106A）
- 高阻抗CMOS差分输入：10^12Ω
- 差分基准输入简化比例测量
- 低功耗运行：10 mW
应用领域
- 温度测量
- 电桥读数：应变计、称重传感器、零位检测器
- 数字仪表：电压/电流/电阻/功率、pH值
- 数字秤、过程监控器
- 便携式仪器
