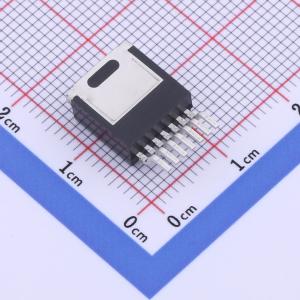

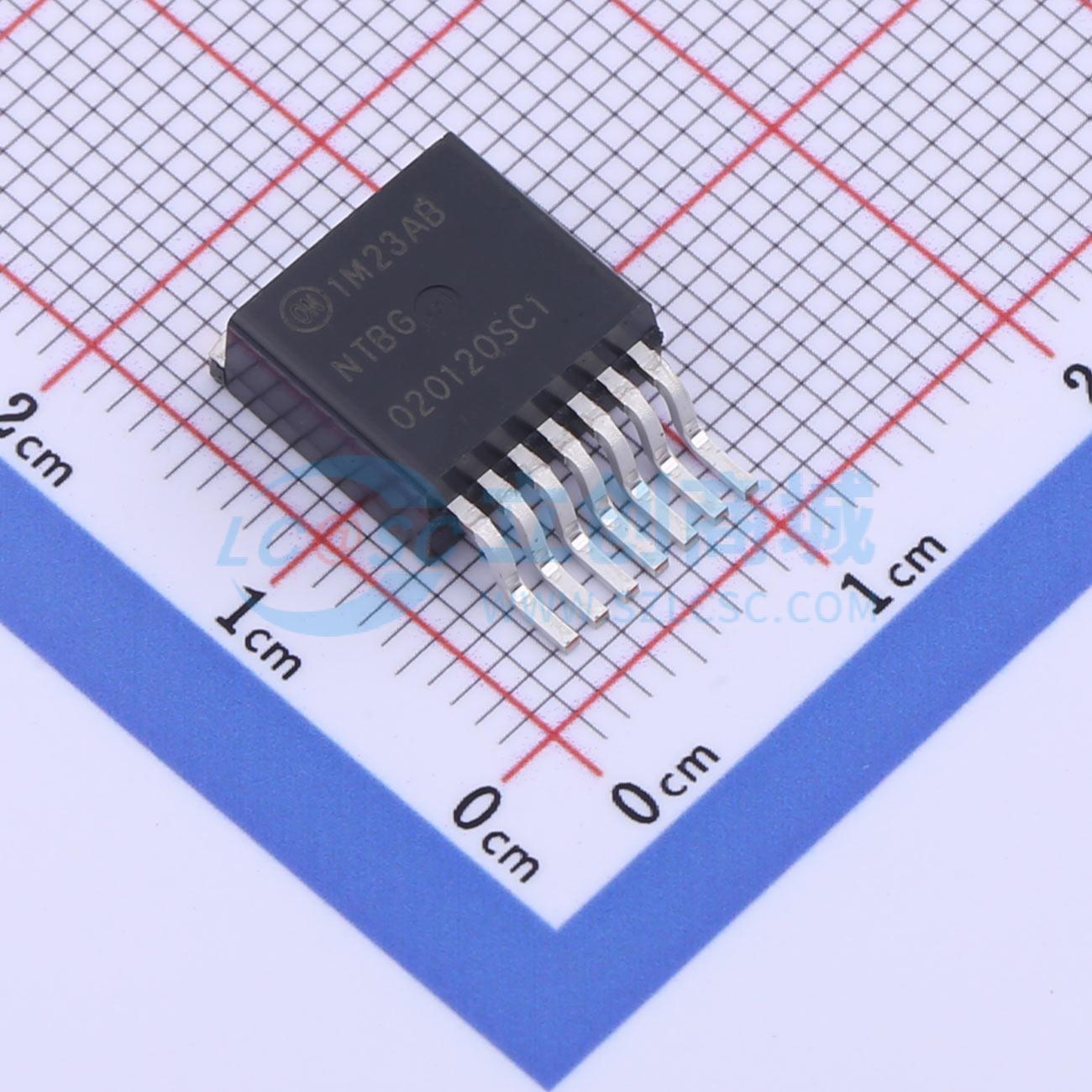

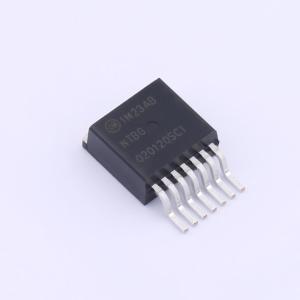

温馨提醒：图片仅供参考，商品以实物为准
NTBG020N120SC1
1个N沟道 耐压:1.2kV 电流:8.6A 电流:98A
- 品牌名称
- onsemi(安森美)
- 商品型号
- NTBG020N120SC1
- 商品编号
- C604394
- 商品封装
- TO-263-7
- 包装方式
- 编带
- 商品毛重
- 1.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 8.6A；98A | |
| 导通电阻(RDS(on)) | 20mΩ@20V | |
| 耗散功率(Pd) | 3.7W；468W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.3V | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 2.943nF | |
| 反向传输电容(Crss) | 24pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
超结功率MOSFET是高压功率MOSFET的一项革命性技术，根据超结（SJ）原理设计。多外延SJ MOSFET提供了一种具有极低开关、通信和传导损耗的器件，其高稳健性使谐振开关应用尤其可靠、高效、轻便且散热良好。
商品特性
- 典型 RDS(on) = 20 m Ω
- 超低栅极电荷 \left(QG(tot) = 220 nC\right)
- 低电容高速开关 \left(C\text oss =258 pF\right)
- 100%雪崩测试
- TJ = 175℃
- 符合RoHS标准
应用领域
-不间断电源(UPS)-直流-直流转换器(DC/DC Converter)-升压逆变器(Boost Inverter)
