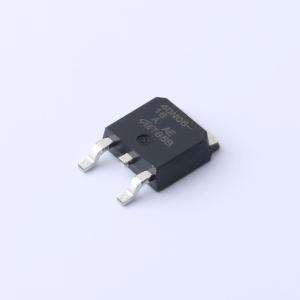

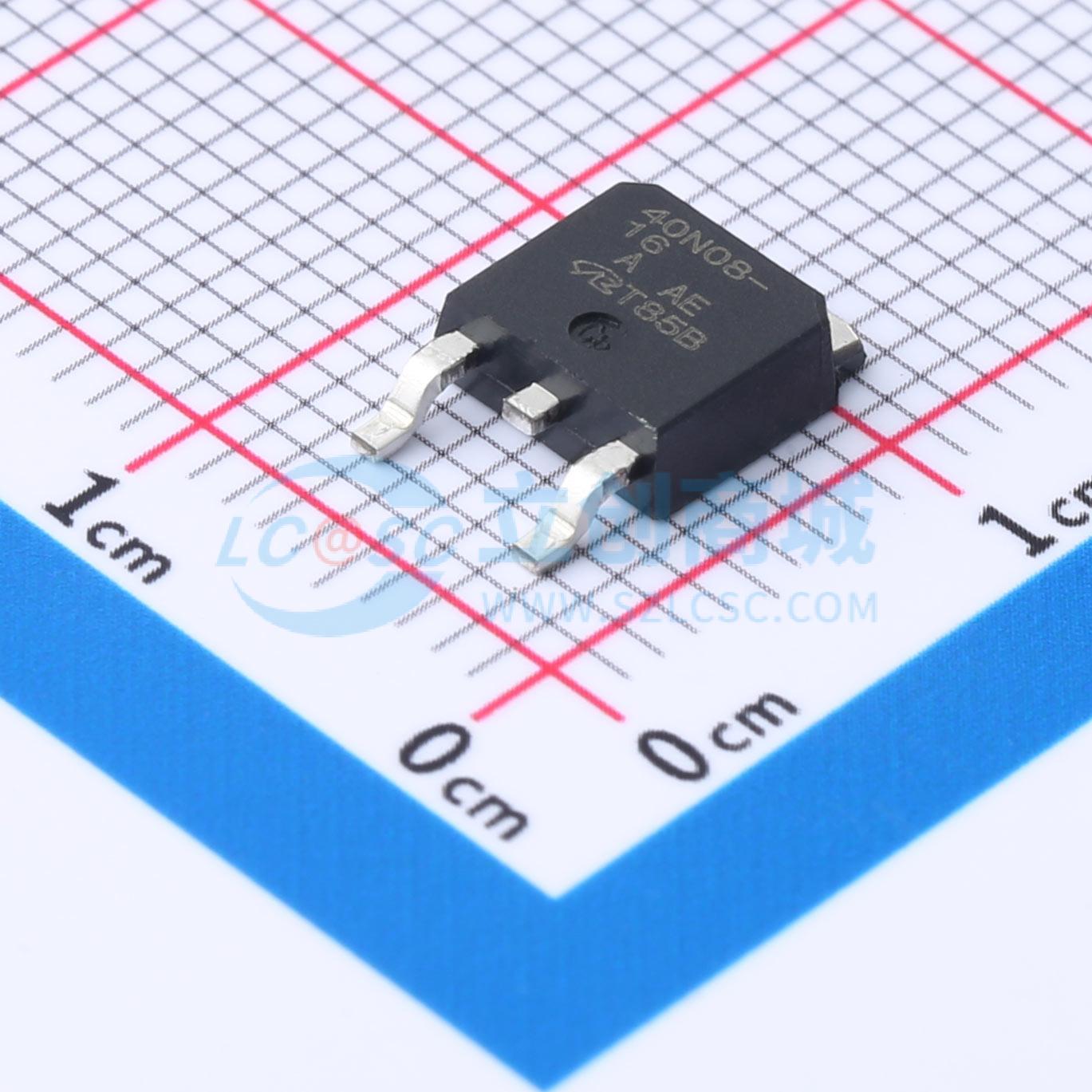

SUD40N08-16-E3-VB
1个N沟道 耐压:80V 电流:75A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单N型场效应晶体管，采用Trench工艺，适用于广泛的电子设备和系统，包括电源管理、汽车电子、工业自动化和电动工具等模块。TO252；N—Channel沟道,80V；75A；RDS(ON)=5mΩ@VGS=10V,VGS=20V；Vth=2.5~4V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- SUD40N08-16-E3-VB
- 商品编号
- C5441257
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.575克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 80V | |
| 连续漏极电流(Id) | 75A | |
| 导通电阻(RDS(on)) | 5mΩ@10V；8.7mΩ@5V；7mΩ@6V | |
| 耗散功率(Pd) | 62.5W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 35.5nC@10V；22nC@6V | |
| 输入电容(Ciss) | 1.855nF | |
| 反向传输电容(Crss) | 76pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 950pF |
商品特性
- 符合 IEC 61249-2-21 定义的无卤要求
- 沟槽功率 MOSFET
- 低导通电阻
- 100% 进行栅极电阻 (Rg) 测试
- 符合 RoHS 指令 2002/95/EC
应用领域
- 直流 - 直流 (DC/DC) 转换器
- 高速开关
