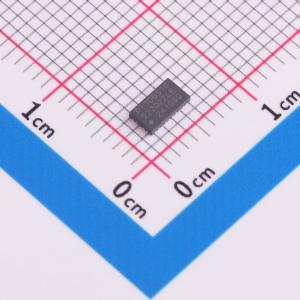

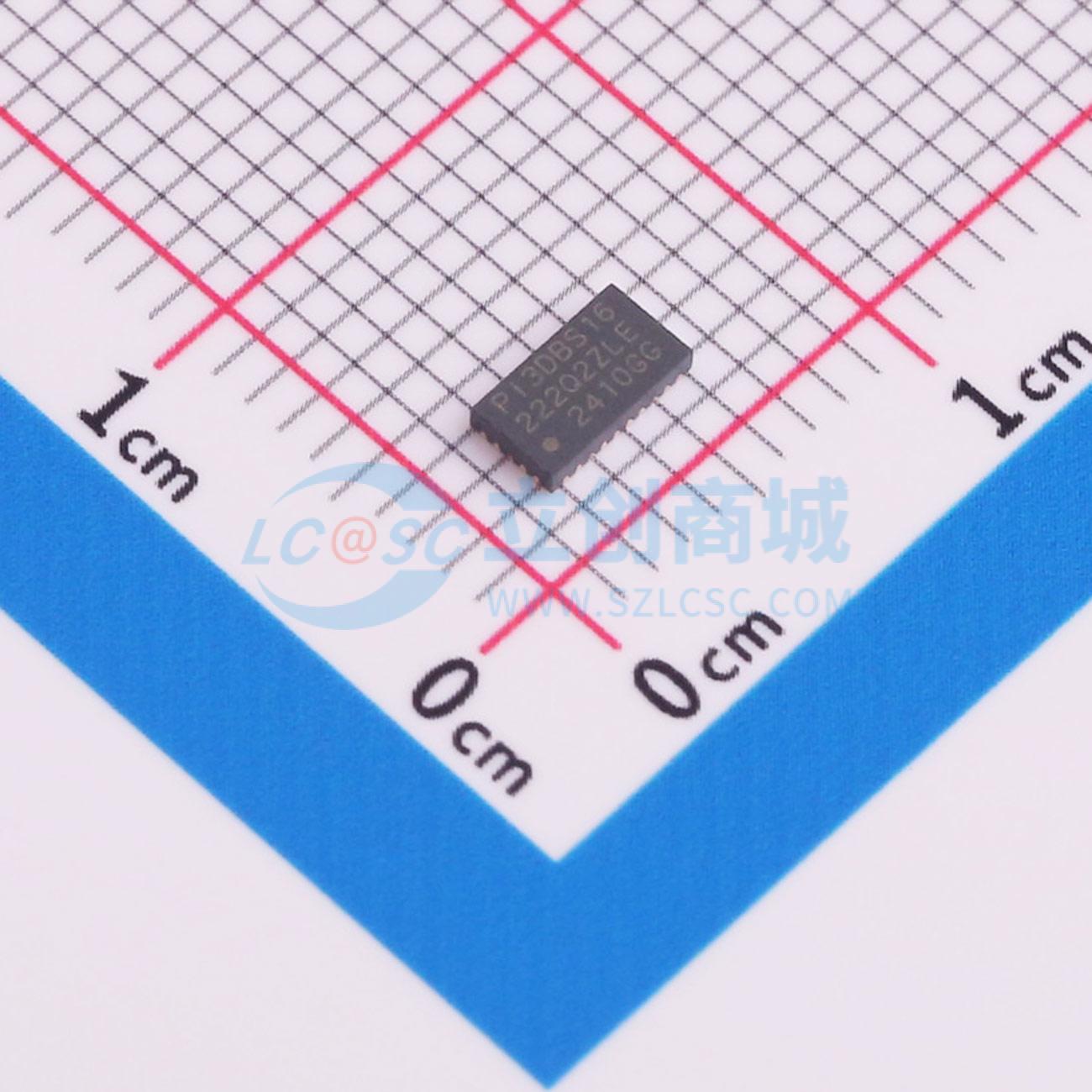

PI3DBS16222Q2ZLEX

3.3V 20Gbps 4-通道 2x2 交换开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 支持20Gbps数据速率，适用于PCI Express 4.0、USB 4.0、USB 3.1 Gen 2、Thunderbolt 4和10G BASE-KR等应用。
品牌名称: DIODES(美台)
商品型号: PI3DBS16222Q2ZLEX
商品编号: C5441276
商品封装: TQFN-30(2.5x4.5)
包装方式: 编带
商品毛重: 0.112克(g)

商品概述

PI3DBS16222Q是一款符合汽车级标准的差分交换开关，具有直通式引脚布局。它支持以20Gbps速率运行的2×2交换开关，适用于PCI Express 4.0、USB 4.0、USB 3.1 Gen 2、Thunderbolt 4、10G BASE - KR等应用。当选择控制输入为低电平时，端口A连接到端口B，端口C连接到端口D，实现八通道差分直通。当选择控制输入为高电平时，端口A连接到端口D，端口B连接到端口C。

商品特性

在4.0GHz时为 - 30dB，在8.06GHz时为 - 19dB，在10GHz时为 - 17dB
低插入损耗：在4.0GHz时为 - 1.0dB，在8.06GHz时为 - 1.5dB，在10GHz时为 - 2.0dB
VDD工作范围：3.3V ± 10%
适用于需要特定变更控制的汽车应用；符合AEC - Q100标准，可提供生产件批准程序（PPAP）文件，且在通过IATF 16949认证的工厂生产
封装（无铅环保）：30引脚，TQFN（ZL30），2.5mm × 4.5mm

应用领域

高达20Gbps的应用，包括PCIe 4.0、USB 3.2 Gen 2、10GE、Thunderbolt 4、SAS 3.0和汽车用SATA 3.0

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:2
	通道数	4

	属性	参数值
	工作电压	3.3V
	工作温度	-40℃~+105℃
	带宽	10GHz
