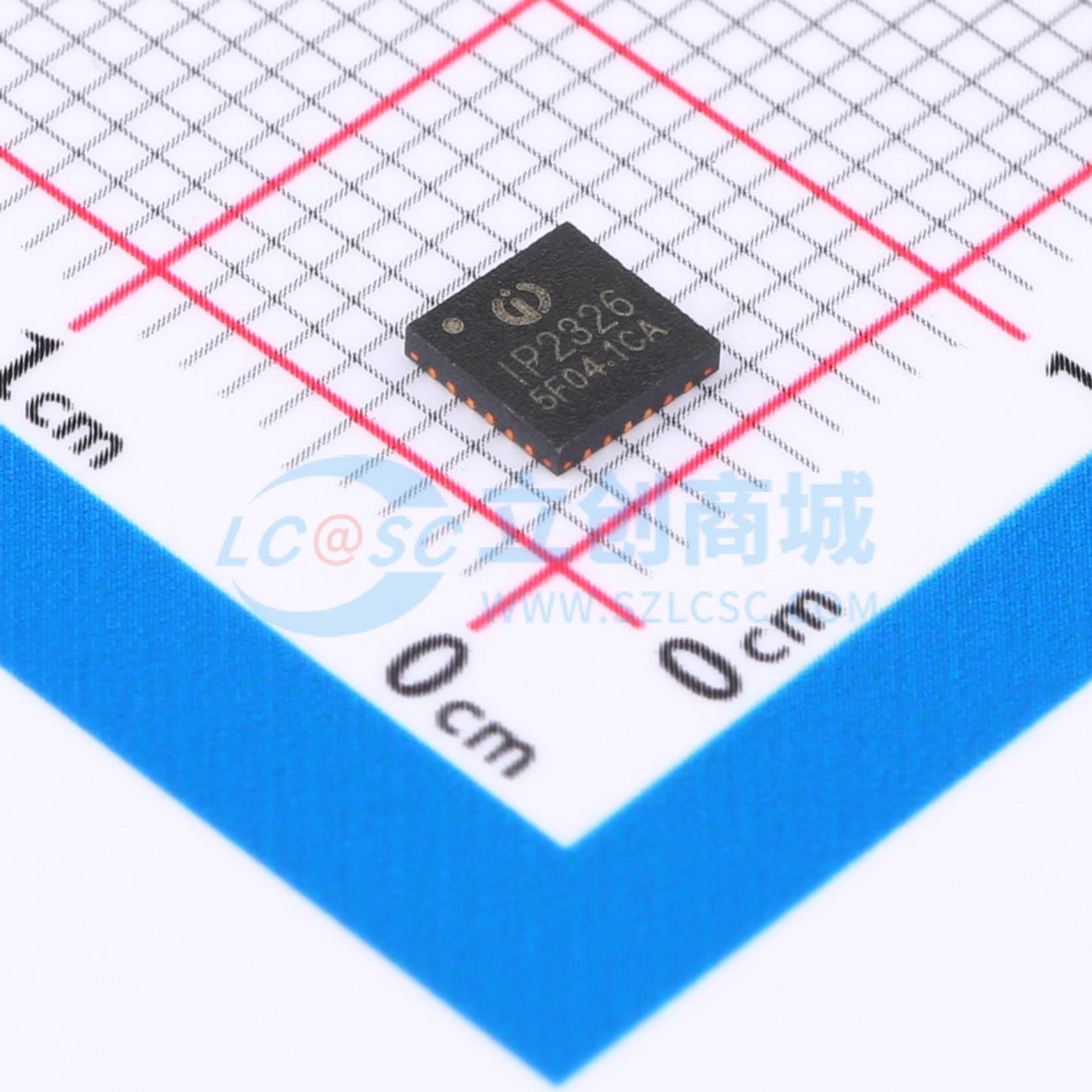

IP2326_NPD
支持15W快充的2节/3节串联锂电池升压充电IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- IP2326是一款支持15W快充的2节/3节串联锂电池升压充电IC。集成功率MOS，采用同步开关架构，应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。升压开关充电转换器工作频率500KHz；最大15W输入充电，5V输入，8V/1A输出转换效率94%，8V/1.5A输出转换效率92%。
- 品牌名称
- INJOINIC(英集芯)
- 商品型号
- IP2326_NPD
- 商品编号
- C5441281
- 商品封装
- QFN-24
- 包装方式
- 编带
- 商品毛重
- 0.086克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~9.5V | |
| 最大充电电流 | 1.5A | |
| 充电饱和电压 | 8.4V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 2~3 | |
| 工作温度 | -40℃~+150℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 1.5uA | |
| 均衡电流 | - | |
| 接口类型 | - |
