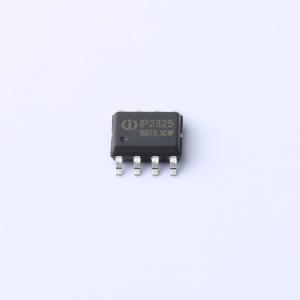

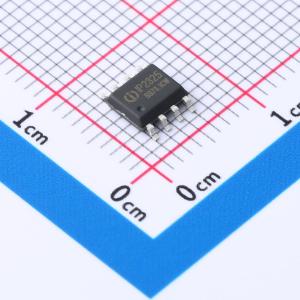

IP2325_5M_WHJC
IP2325_5M_WHJC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- INJOINIC(英集芯)
- 商品型号
- IP2325_5M_WHJC
- 商品编号
- C5441280
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 充电饱和电压 | 8.4V | |
| 电池类型 | - | |
| 电池节数 | 2 |
商品概述
IP2325是一款支持双节串联锂电池/锂离子电池的升压充电管理IC。集成功率MOS，采用同步开关架构，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。升压开关充电转换器工作频率500KHz；5V输入，8V/1.2A输出转换效率93%；具有输入限压功能，可以智能调节充电电流，自适应适配器负载能力。支持外接电阻来调整充电电压；集成NTC保护功能，采用ESOP8封装。
商品特性
- 15W输入同步开关升压充电，升压充电效率93%
- 恒压充电电压外部电阻可调节，自动调节输入电流，自适应适配器负载，支持充电NTC温度保护
- 支持LED充电状态指示，功率MOS内置
- 500KHz开关频率，可支持2.2uH电感
- 输出过流、过压、短路保护，IC过温保护，输入耐压20V
- ESD 4KV
