温馨提醒：图片仅供参考，商品以实物为准

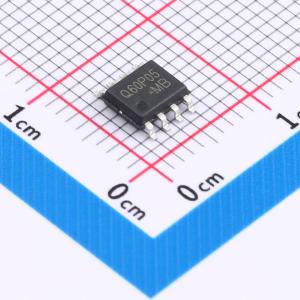

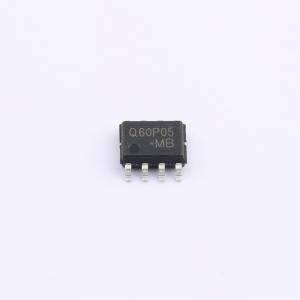

CJQ60P05
1个P沟道 耐压:60V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- CJQ60P05采用先进的沟槽技术和设计，在低栅极电荷的情况下可实现出色的导通电阻RDS(ON)。它可用于多种应用场景。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJQ60P05
- 商品编号
- C5441040
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.186275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 61mΩ@10V | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | - | |
| 栅极电荷量(Qg) | 26nC@10V | |
| 输入电容(Ciss) | 2.563nF | |
| 反向传输电容(Crss) | 117pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
CJQ60P05采用先进的沟槽技术和设计,可提供出色的导通电阻RDS(ON),且栅极电荷较低。它可应用于多种场合。
商品特性
- 漏源电压VDS = -60 V,漏极电流ID = -5 A
- 当栅源电压VGS=-10 V时,导通电阻RDS(ON)< 80 mΩ
- 高密度单元设计,实现极低的导通电阻RDS(ON)
- 雪崩电压和电流特性完整
- 封装散热性能良好
应用领域
-功率开关应用-硬开关和高频电路-直流-直流转换器
