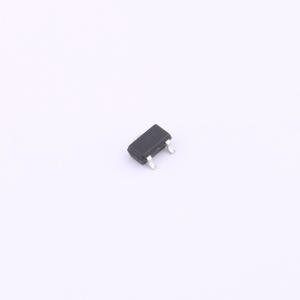

JY3404X
1个N沟道 耐压:30V 电流:5.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 使用先进的沟槽技术，提供出色的导通电阻、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适合用作负载开关或用于PWM应用。
- 品牌名称
- 晶扬电子
- 商品型号
- JY3404X
- 商品编号
- C5380424
- 商品封装
- SOT23-3L
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.8A | |
| 导通电阻(RDS(on)) | 21mΩ@10V | |
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 1.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 7nC@5V | |
| 输入电容(Ciss) | 560pF@15V | |
| 反向传输电容(Crss) | 90pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 125pF |
商品特性
- 高速开关
- 栅极电荷小：QSW = 28 nC（典型值）
- 漏源导通电阻低：RDS(ON) = 2.1 mΩ（典型值）（VGS = 10 V）
- 漏电流低：IDSS = 10 μA（最大值）（VDS = 75 V）
- 增强模式：Vth = 2.0 至 4.0 V（VDS = 10 V，ID = 1.0 mA）
应用领域
- 高效 DC-DC 转换器
- 开关稳压器
