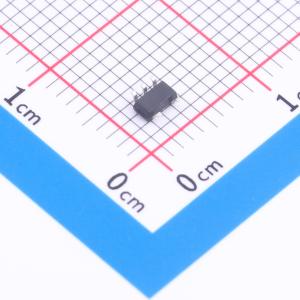

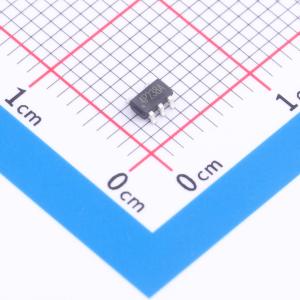

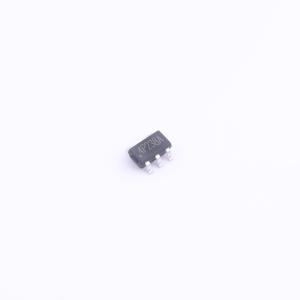

温馨提醒：图片仅供参考，商品以实物为准

TS0334PLX

ESD 3.3V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 防浪涌保护ESD IPP-25A,VRWM3.3V,CESD-2.6pF
品牌名称: 晶扬电子
商品型号: TS0334PLX
商品编号: C5380435
商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 0.048克(g)

商品参数

商品概述

TS0334PLX是一款低电容瞬态电压抑制器（TVS）阵列，旨在为高速数据接口提供静电放电（ESD）保护。TS0334PLX的典型电容仅为2.6 pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、IEC 61000 - 4 - 5（浪涌）（23A、8/20 μs）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 TS0334PLX采用SOT23 - 5L封装。每个TS0334PLX器件可保护两对高速线路。低电容和高ESD鲁棒性的综合特性使TS0334PLX非常适合高速数据端口和高频线路（如千兆以太网端口）应用。

商品特性

为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±30 kV（空气放电）、±30 kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）；IEC 61000 - 4 - 5（浪涌）23A（8/20 μs）
针对高速线路优化的封装
为两对线路提供保护
低电容：2.6 pF（0V（典型值）
低泄漏电流：0.1 μA（0 VRWM（典型值）
低工作电压和钳位电压

应用领域

10/100/1000M以太网端口
广域网/局域网设备
台式机、服务器和笔记本电脑
手机
交换系统
音频/视频输入

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	3.3V
	钳位电压	5.4V
	击穿电压	7V
	反向电流(Ir)	10nA

	属性	参数值
	通道数	双路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	2.6pF
