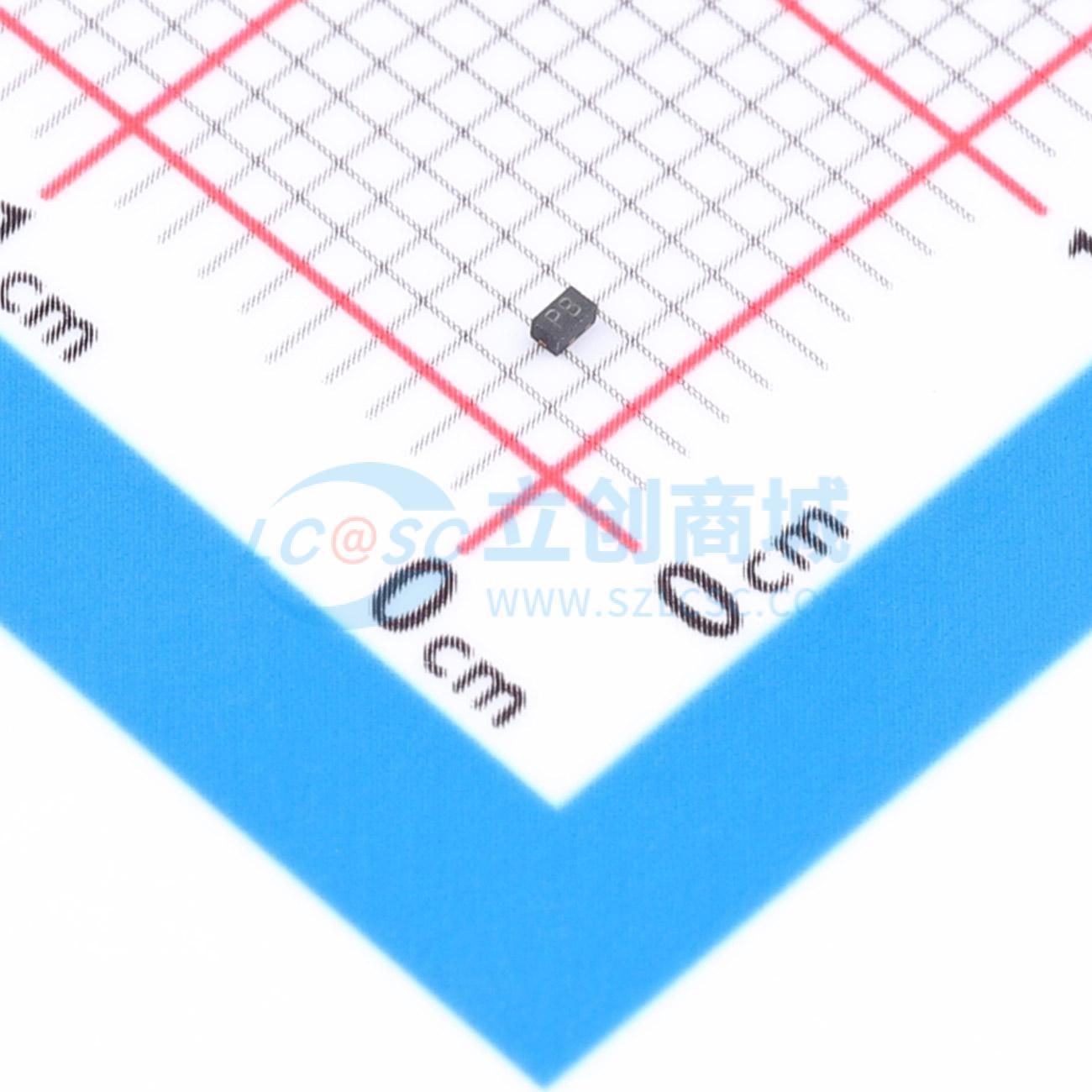

温馨提醒：图片仅供参考，商品以实物为准

TS2501PBX

ESD 2.5V截止峰值浪涌电流：10A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 防浪涌保护ESD. IPP-10A.PPK100W,VRWM-2.50V,CESD-2.5pF
品牌名称: 晶扬电子
商品型号: TS2501PBX
商品编号: C5380456
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.013克(g)

商品参数

商品概述

TS2501PBX是一款低电容瞬态电压抑制器（TVS）阵列，旨在为高速数据接口提供静电放电（ESD）保护。TS2501PBX典型电容仅为2.5pF，旨在保护对寄生效应敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD，4级，±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT，40A，5/50 ns）、IEC 61000 - 4 - 5（浪涌，10A，8/20 μs）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 TS2501PBX采用uDFN - 2L封装。每个TS2501PBX器件可保护一对高速线路。“直通式”设计可将走线电感降至最低，并减少与ESD事件相关的电压过冲。低电容和高ESD耐受性的综合特性使TS2501PBX非常适合用于手机和MP3播放器等便携式应用。TS2501PBX的低钳位电压可确保受保护IC承受的应力最小。

商品特性

为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±30kV（空气放电）、±30kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）；IEC 61000 - 4 - 5（浪涌）10A（8/20μs）
针对高速线路优化的封装
为一对线路提供保护
低电容：2.5V时典型值为2.5pF
低漏电流：在反向工作电压（VRWM）下典型值为0.01uA
低工作电压和钳位电压
每个I/O引脚可承受1000次以上±8kV接触放电的ESD冲击
符合ROHS标准

应用领域

便携式仪器
台式机、服务器和笔记本电脑
手机
MP3播放器
键盘、侧键

数据手册PDF

放大查看下载PDF

优惠活动

5折

购买数量

(10000个/圆盘，最小起订量 10 个)

个

起订量：10 个10000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	2.5V
	钳位电压	10V
	峰值脉冲电流(Ipp)	10A@8/20us
	峰值脉冲功率(Ppp)	100W@8/20us

	属性	参数值
	反向电流(Ir)	10nA
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	2.5pF
