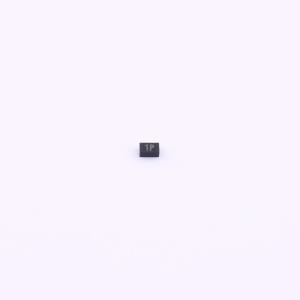

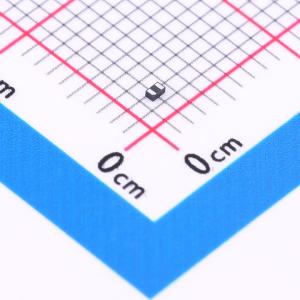

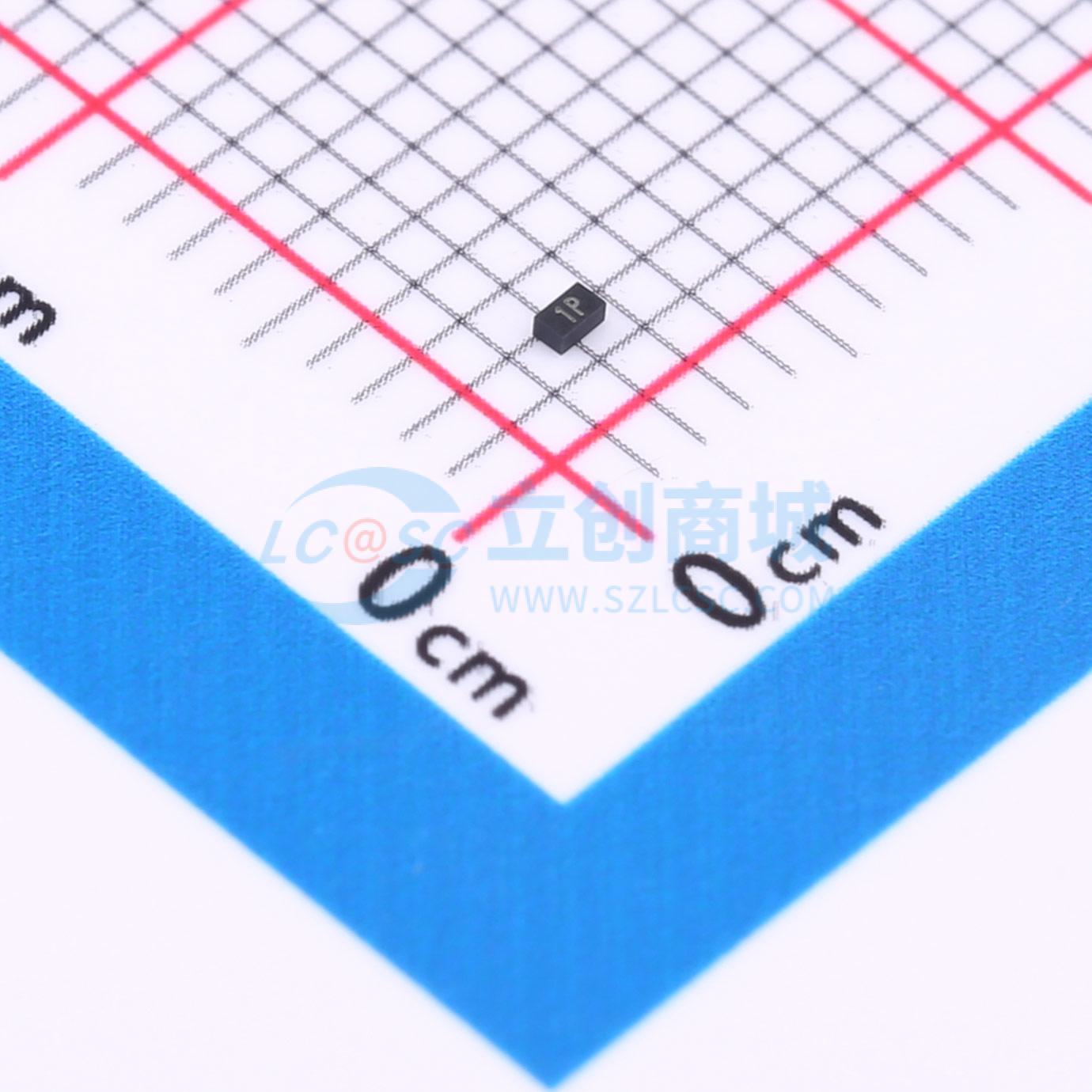

TS2521PBX
ESD 2.5V截止 峰值浪涌电流：23A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 防浪涌保护ESD. IPP-23A.PPK250W,VRWM-2.50V,CESD-3.0pF
- 品牌名称
- 晶扬电子
- 商品型号
- TS2521PBX
- 商品编号
- C5380457
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 2.5V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 23A@8/20us | |
| 峰值脉冲功率(Ppp) | 250W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 3pF |
商品概述
TS2521PBX是一款低电容瞬态电压抑制器（TVS）阵列，旨在为高速数据接口提供静电放电（ESD）保护。TS2521PBX典型电容仅为3.0 pF，旨在保护对寄生效应敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40 A，5/50 ns）、IEC 61000 - 4 - 5（浪涌）（23 A，20 μs）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 TS2521PBX采用uDFN - 2L封装。每个TS2521PBX器件可保护一对高速线路。“直通式”设计可将走线电感降至最低，并减少与ESD事件相关的电压过冲。低电容和高ESD鲁棒性的综合特性使TS2521PBX非常适合用于手机和MP3播放器等便携式应用。TS2521PBX的低钳位电压可确保受保护IC承受的应力最小。
商品特性
- 为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±30 kV（空气放电）、±30 kV（接触放电）；IEC 61000 - 4 - 4（EFT）40 A（5/50 ns）；IEC 61000 - 4 - 5（浪涌）23 A（8/20 μs）
- 针对高速线路优化的封装
- 为一对线路提供保护
- 低电容：在2.5 V时为3.0 pF（典型值）
- 低泄漏电流：在VRWM下为0.01 μA（典型值）
- 低工作电压和钳位电压
- 每个I/O引脚可承受1000次以上±8 kV接触放电的ESD冲击
- 符合ROHS标准
应用领域
- 便携式仪器
- 台式机、服务器和笔记本电脑
- 手机
- MP3播放器
- 键盘、侧键
