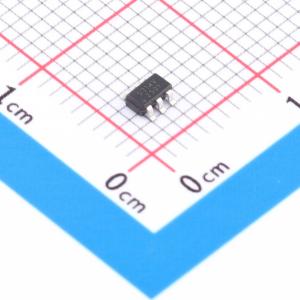

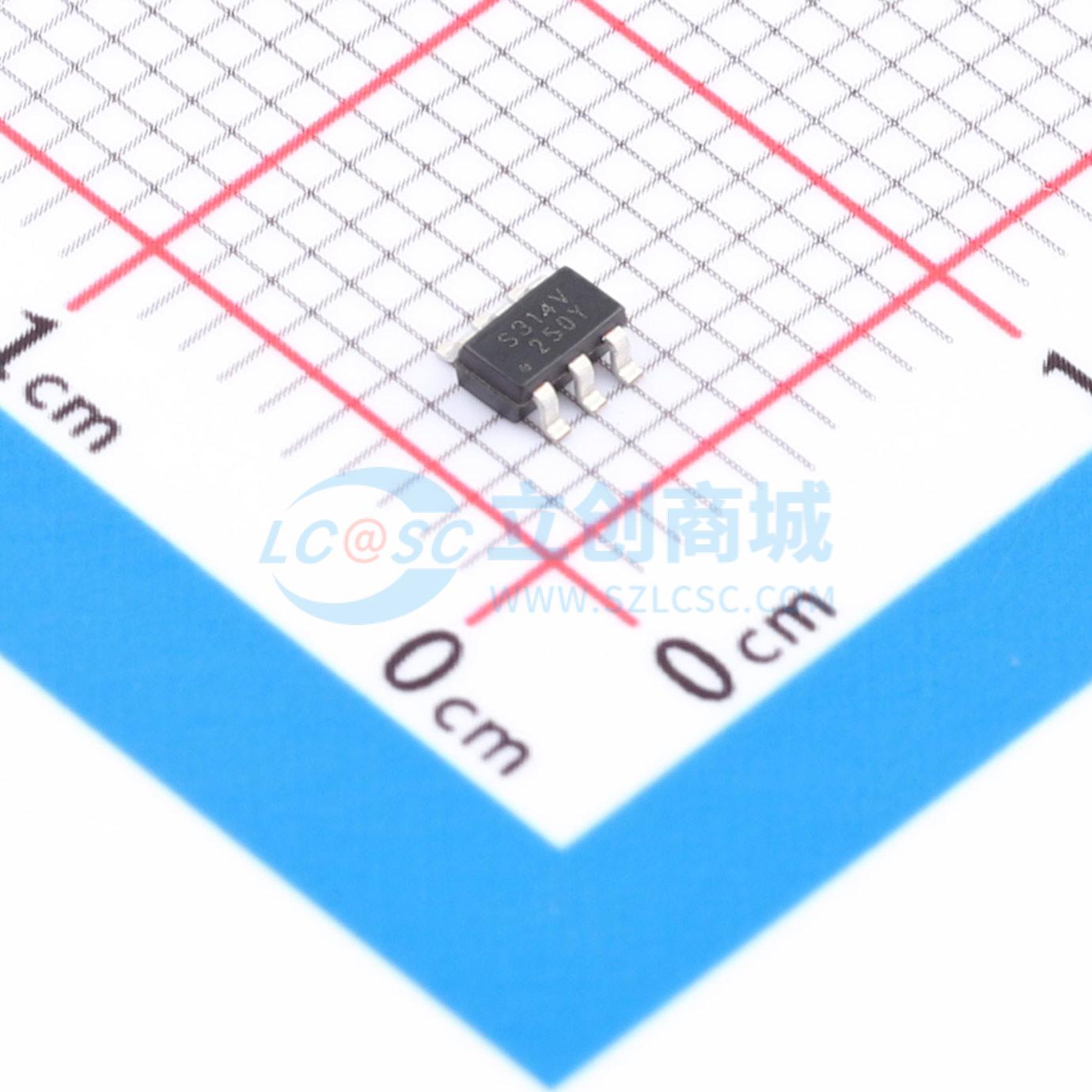

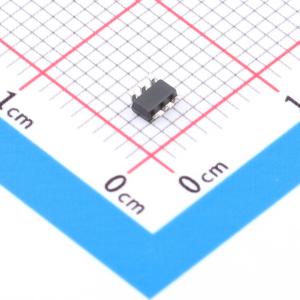

TS3314VLX
单向ESD 3.3V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 防浪涌保护ESD IPP-12A.PPK180W,VRWM-3.30V,CESD-0.8pF
- 品牌名称
- 晶扬电子
- 商品型号
- TS3314VLX
- 商品编号
- C5380458
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.051克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 12A@8/20us | |
| 峰值脉冲功率(Ppp) | 180W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.5pF |
商品概述
TS3314VLX是一款低电容瞬态电压抑制器（TVS）阵列，旨在为高速数据接口提供静电放电（ESD）保护。TS3314VLX的典型电容仅为1.5 pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、IEC 61000 - 4 - 5（浪涌）（12A、8/20μs）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 TS3314VLX采用SOT23 - 6L封装。每个TS3314VLX器件可保护四对高速线路。低电容和高ESD鲁棒性的综合特性使TS3314VLX非常适合高速数据端口和高频线路（如千兆以太网端口）应用。TS3314VLX的低钳位电压可确保受保护IC承受的应力最小。
商品特性
- 为高速数据线提供瞬态保护 IEC 61000 - 4 - 2（ESD）±30kV（空气放电）±30kV（接触放电） IEC 61000 - 4 - 4（EFT）40A（5/50 ns） IEC 61000 - 4 - 5（浪涌）12A（8/20μs）
- 针对高速线路优化的封装
- 为四对线路提供保护
- 低电容：0V时为1.5pF（典型值）
- 低漏电流：在VRWM下为0.01μA（典型值）
- 低工作电压和钳位电压
- 每个I/O引脚可承受超过1000次±8kV接触放电的ESD冲击
应用领域
- 10/100/1000M以太网端口
- 广域网/局域网设备
- 台式机、服务器和笔记本电脑
- 手机
- 交换系统
- 音频/视频输入
