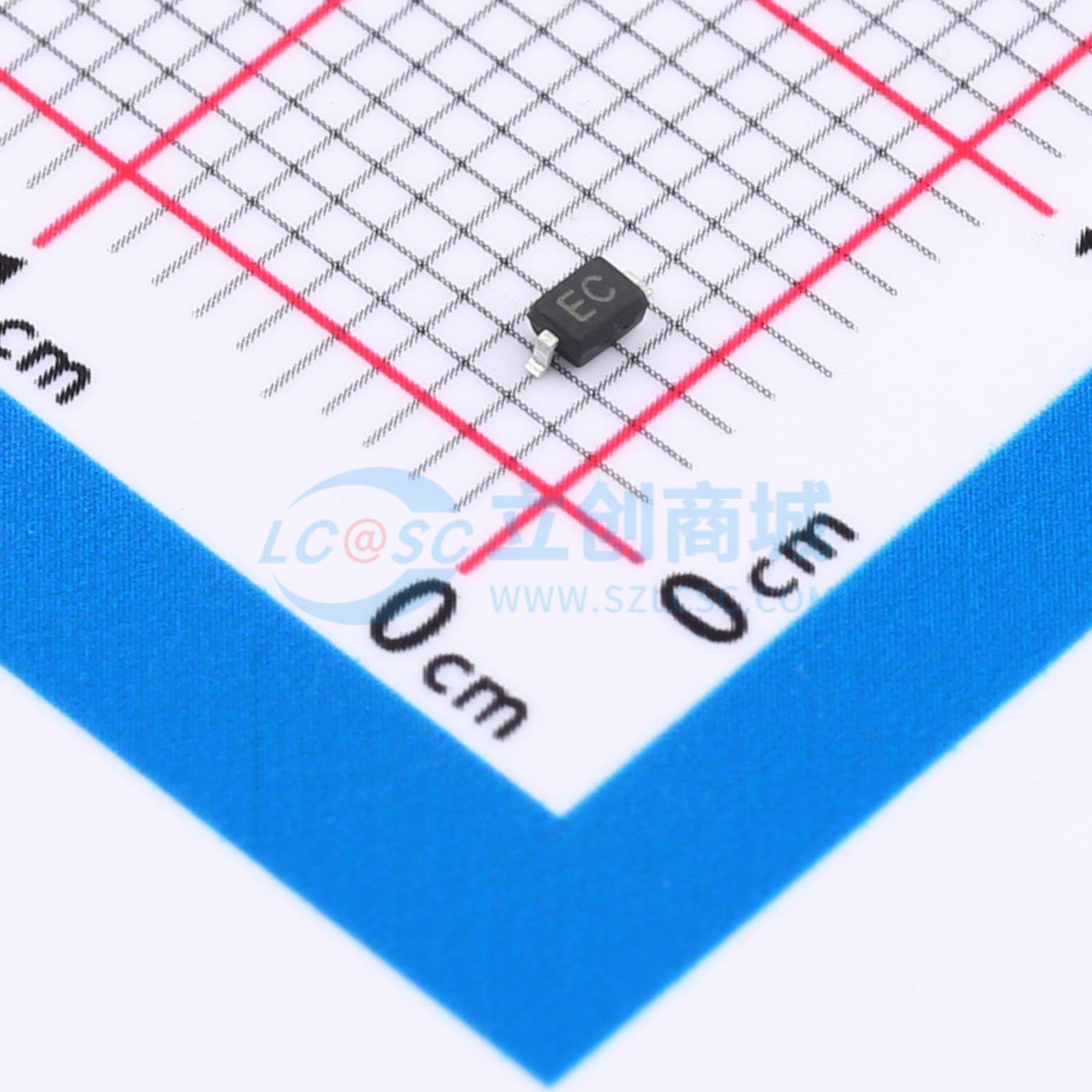

温馨提醒：图片仅供参考，商品以实物为准

TS1501TEX

双向TVS 15V截止峰值浪涌电流：10A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VESD-±30kV,CT0.9pF
品牌名称: 晶扬电子
商品型号: TS1501TEX
商品编号: C5380448
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

商品概述

TSxxO1TEX系列是超低电容瞬态电压抑制器阵列，旨在保护便携式电子设备和智能手机等应用。TSxx01TEX系列符合IEC 61000 - 4 - 2（ESD）和IEC 61000 - 4 - 4（EFT）要求。在较高的工作频率或更快的边沿速率下，插入损耗和信号完整性是主要关注点。该系列在微型SOD323封装中提供超低电容和低泄漏电流。

商品特性

IEC61000 - 4 - 2（ESD）+/-30kV（空气），+/-30kV（接触）；IEC61000 - 4 - 4（EFT）40A（5/50ns）；IEC61000 - 4 - 5（EOS）（1.2/50μS，8/20μS）
保护一条I/O线（双向）
工作电压：3.3V、8V、12V、15V、18V、24V、36V
低泄漏电流
符合ROHS标准

应用领域

手机及配件
基于微处理器的设备
个人数字助理（PDA）
笔记本电脑、台式机和服务器
便携式仪器
外设
USB接口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	15V
	钳位电压	24V
	峰值脉冲电流(Ipp)	10A
	击穿电压	16.7V

	属性	参数值
	反向电流(Ir)	50nA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.9pF
