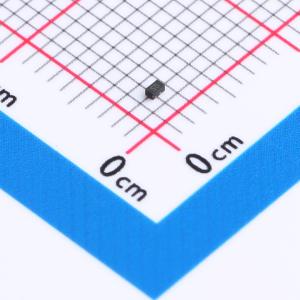

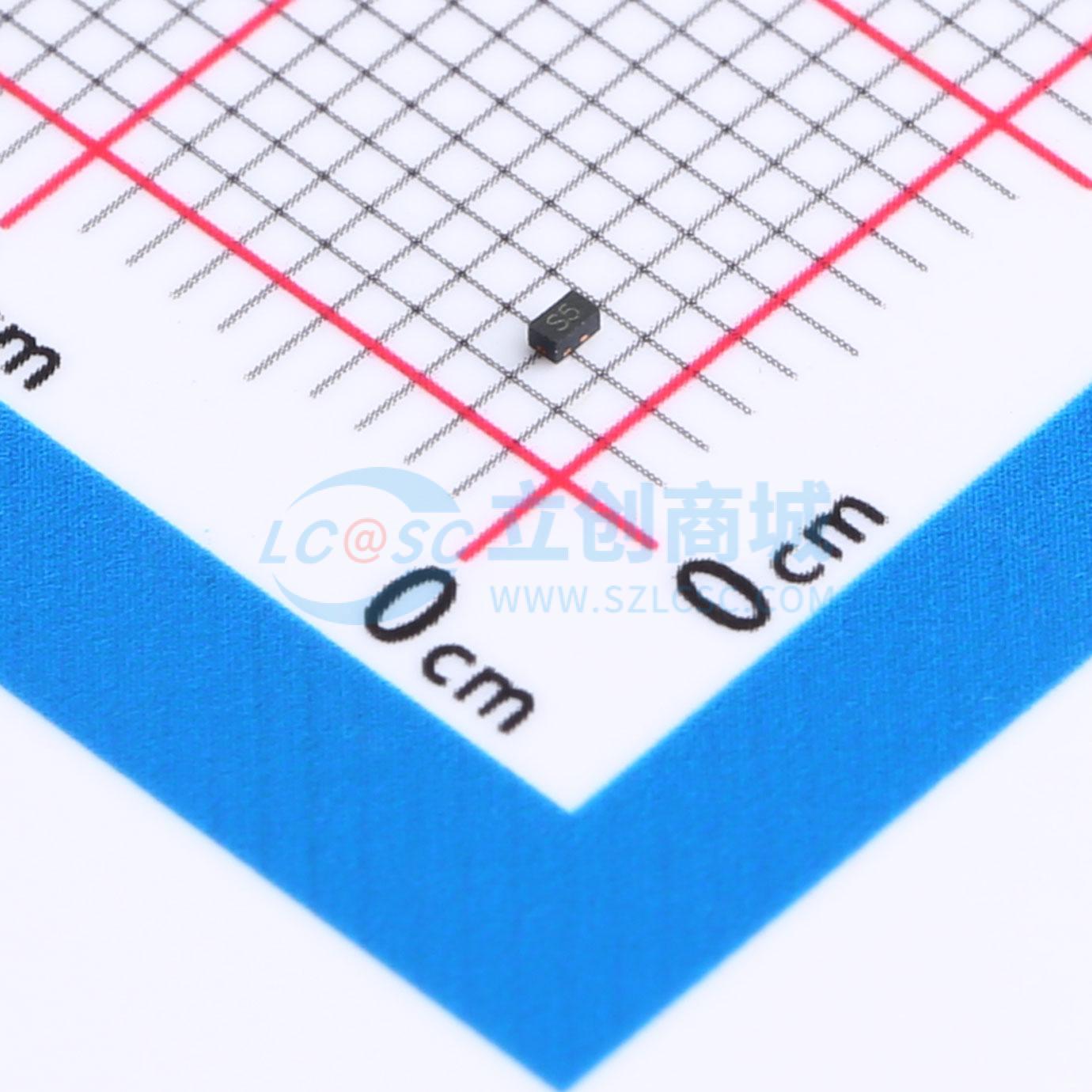

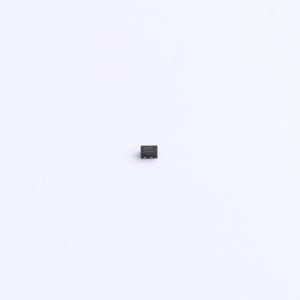

温馨提醒：图片仅供参考，商品以实物为准
TS0521LBX
双向TVS 5V截止 峰值浪涌电流：18A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TVS Protection ，CESD-25pF
- 品牌名称
- 晶扬电子
- 商品型号
- TS0521LBX
- 商品编号
- C5380440
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 18A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 9V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 45pF |
商品概述
TS0521LBX专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和ESD敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备及其他应用。这些器件非常适合电路板空间有限的情况。该系列专门设计用于保护连接到电源、数据和传输线路的敏感元件，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。
商品特性
- 高速数据线的瞬态保护
- IEC61000 - 4 - 2（ESD）±30kV（空气），±30kV（接触）
- IEC61000 - 4 - 4（EFT）80A（5/50ns）
- IEC61000 - 4 - 5（雷击）18.0A（8/20µs）
- 小封装节省电路板空间
- 保护一条I/O线（双向）
- 低泄漏电流：1μA@VRWM（最大值）
- 低钳位电压
- 适用于低工作电压应用：5.5V
应用领域
- 移动设备的Vbat引脚
- 电源线保护
- 音频保护
- 手机、手持便携式应用
