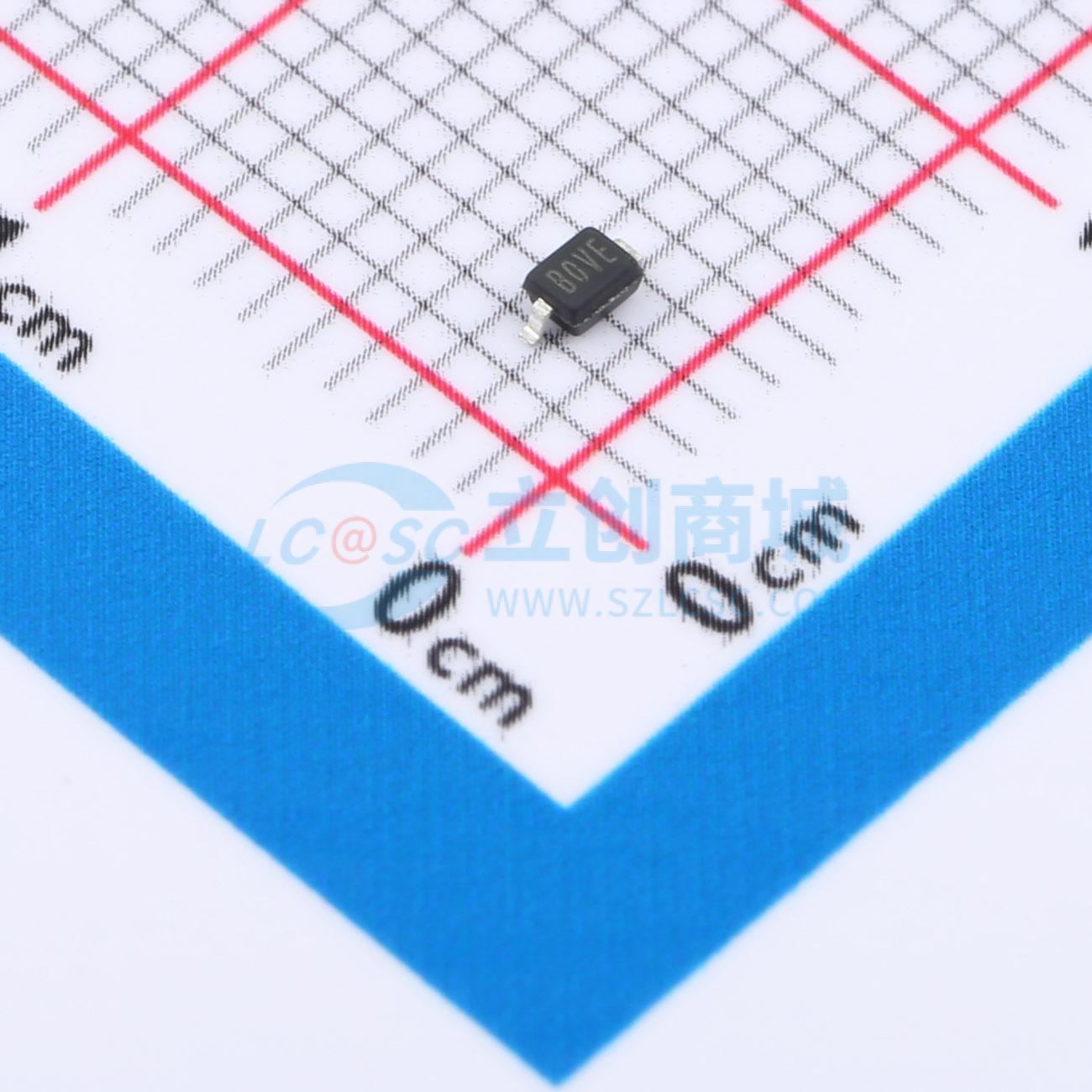

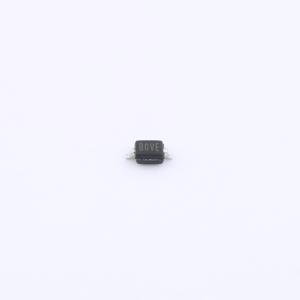

温馨提醒：图片仅供参考，商品以实物为准
TS1201VEX
双向ESD 12V截止 峰值浪涌电流：10A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TVS IPP-10A.PPK350W,VRWM-12.0V,CESD-1.5pF
- 品牌名称
- 晶扬电子
- 商品型号
- TS1201VEX
- 商品编号
- C5380445
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 击穿电压 | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.5pF |
商品概述
TS1201VEX是一款超低电容ESD和浪涌保护器，旨在为高速数据接口提供静电放电（ESD）保护。TS1201VEX旨在保护对寄生敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、IEC 61000 - 4 - 5（浪涌）（10A、8/20 μs）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 TS1201VEX采用SOD323封装。超低电容和高ESD耐受性的综合特性使TS1201VEX非常适合不适合使用阵列的应用场景。TS1201VEX的低钳位电压可确保受保护IC承受的应力最小。
商品特性
- 高速数据线瞬态保护：IEC 61000 - 4 - 2（ESD）±30kV（空气放电）±30kV（接触放电）；IEC 61000 - 4 - 4（EFT）80A（5/50ns）；IEC 61000 - 4 - 5（雷击）10A（8/20μs）
- 保护一条I/O线（双向）
- 低钳位电压
- 工作电压：12.0 V
- 低漏电流
- 响应时间<1 ns
- 环保产品且符合RoHS标准
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 外设
- USB接口
