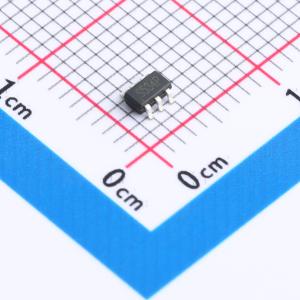

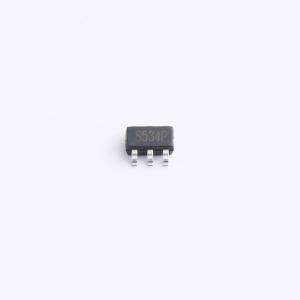

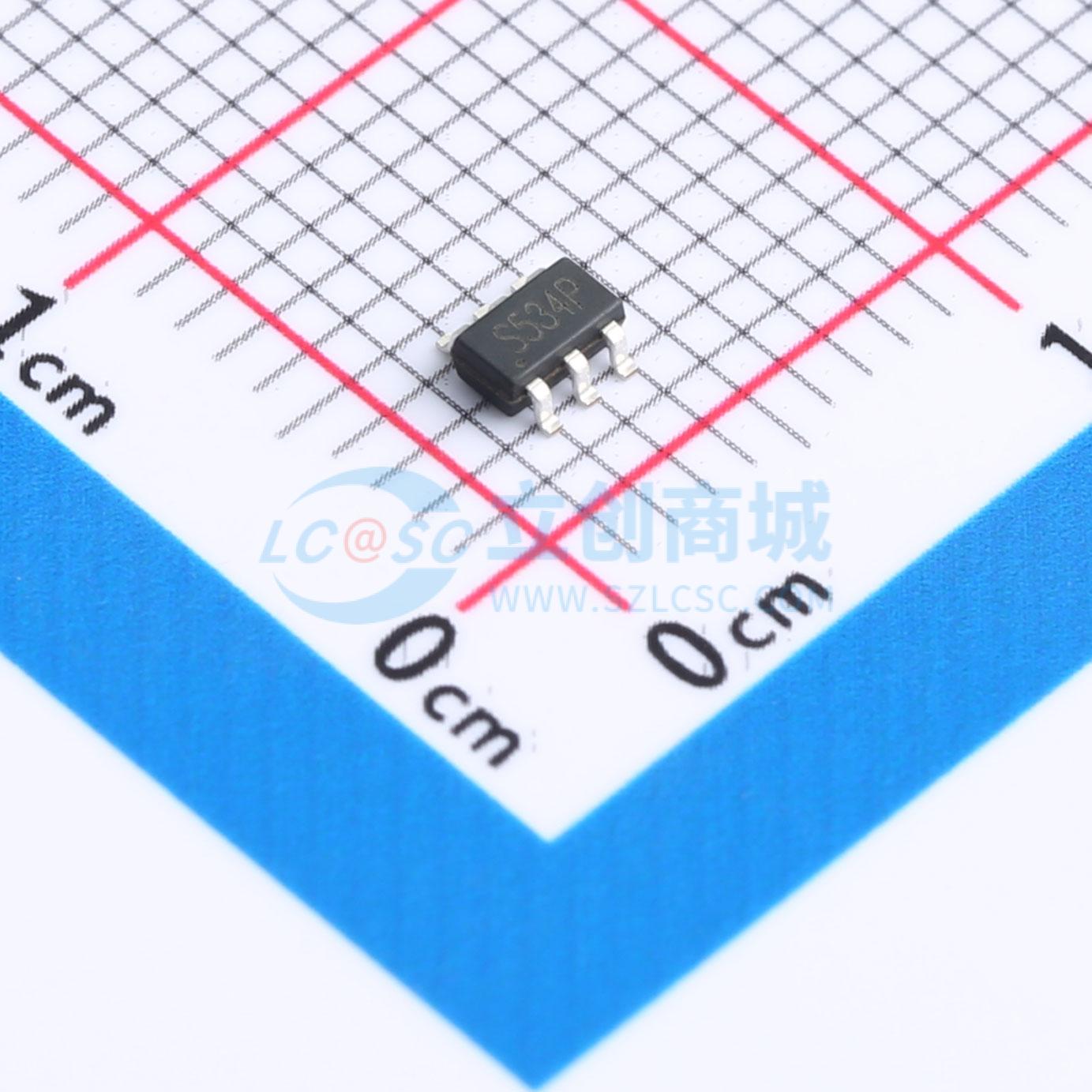

温馨提醒：图片仅供参考，商品以实物为准
TS0534PLX
单向TVS 5V截止 峰值浪涌电流：12A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TVS Protection ，CESD 1.0pF
- 品牌名称
- 晶扬电子
- 商品型号
- TS0534PLX
- 商品编号
- C5380442
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 16V | |
| 峰值脉冲电流(Ipp) | 12A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 2pF |
商品概述
TS0534PLx是一种低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TS0534PLx最大电容仅为2.0pF，专为保护对寄生电容敏感的系统免受过电压和过电流瞬态事件的影响而设计。它符合IEC 61000-4-2（ESD），4级（±15 kV空气放电，±8 kV接触放电），IEC 61000-4-4（电快速瞬变-EFT）（40A，5/50 ns），超快速充放电模型（CDM）ESD和电缆放电事件（CDE）等。
TS0534PLx采用小型SOT23-6L封装。每个TS0534PLx器件可以保护四条高速数据线。低电容、小尺寸和高ESD鲁棒性的组合使TS0534PLx成为高速数据端口和高频线路（例如USB2.0）应用的理想选择。TS0534PLx的低夹紧电压保证了对受保护IC的最小应力。
应用领域
- USB2.0 电源和数据线保护
- 数字视觉接口 (DVI)
- 10/100/1000M 以太网接口
- 台式机、服务器和笔记本电脑
- SIM卡端口
- 显示器和平板显示器
- 视频显卡
