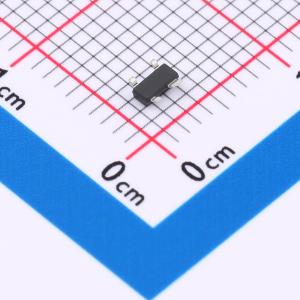

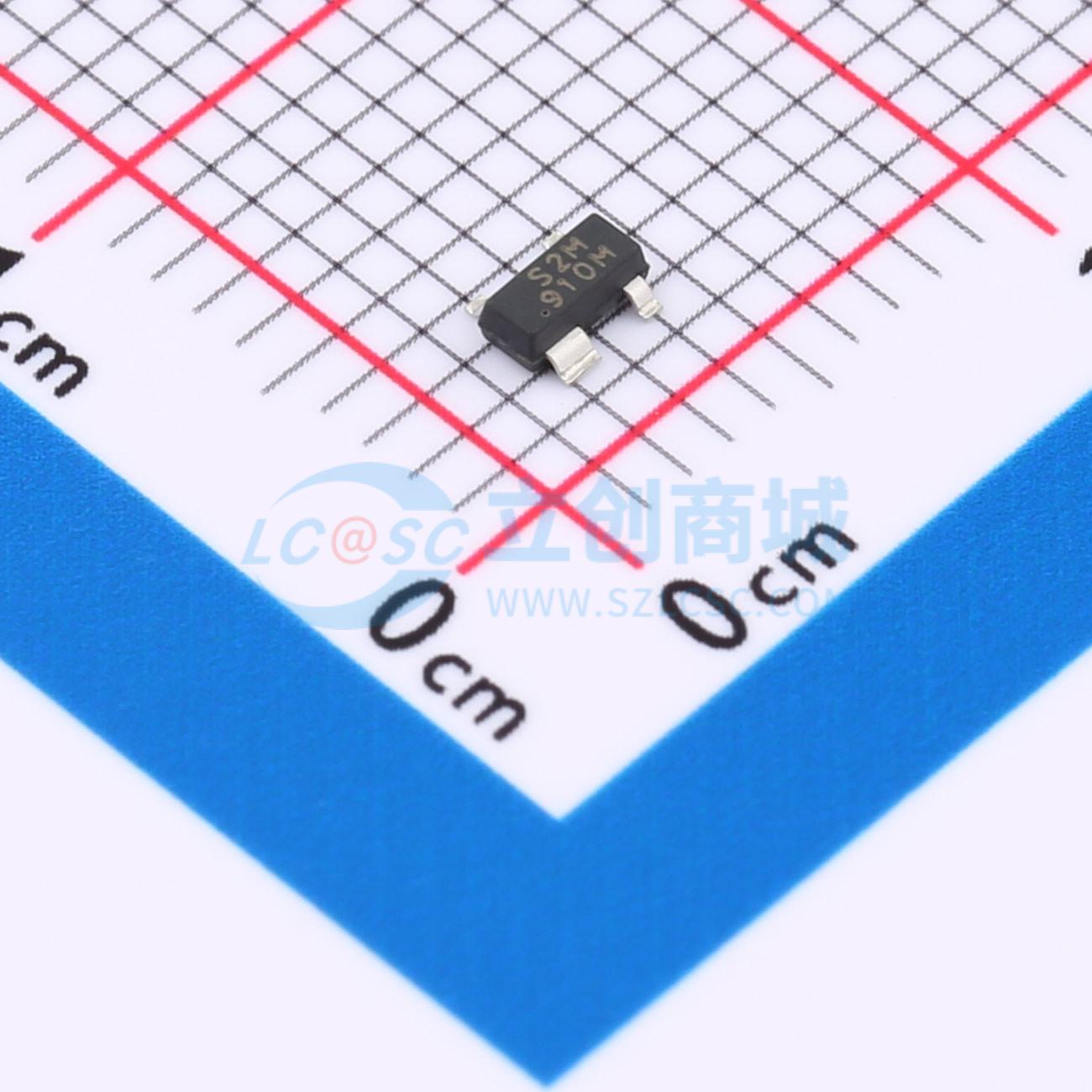

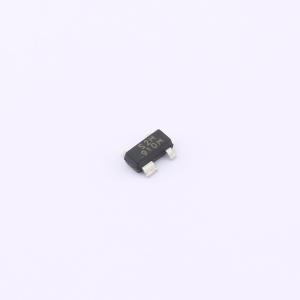

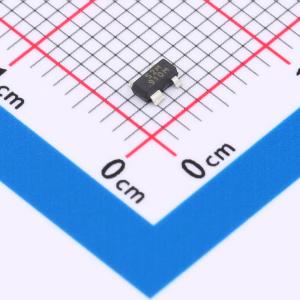

TS0512PMX
单向TVS 5V截止 峰值浪涌电流：18A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TVS Protection ，CESD-1.5pF
- 品牌名称
- 晶扬电子
- 商品型号
- TS0512PMX
- 商品编号
- C5380439
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 18A | |
| 峰值脉冲功率(Ppp) | 350W | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 3.5pF |
商品概述
TS0512PMX是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TS0512PMX典型电容仅为3.5pF，旨在保护对寄生敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 TS0512PMX采用小型SOT - 143封装。每个TS0512PMX器件可保护两条高速数据线。低电容、小尺寸和高ESD耐受性的综合特性使TS0512PMX非常适合高速数据端口和高频线路（如USB2.0）应用。TS0512PMX的低钳位电压可确保受保护IC承受的应力最小。
商品特性
- 为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±30kV（空气放电）、±30kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）；电缆放电事件（CDE）
- 针对高速线路优化的封装
- 小型封装（2.9mm×2.5mm×1.0mm）
- 保护两条数据线
- 低电容：典型值3.5pF（0V）
- 低漏电流：0.1μA（0VRWM（典型值））
- 低钳位电压
- 每个I/O引脚可承受超过1000次±8kV接触放电的ESD冲击
应用领域
- USB2.0电源和数据线保护
- 数字视频接口（DVI）
- 10/100/1000M以太网接口
- 台式机、服务器和笔记本电脑
- SIM卡端口
- 显示器和平板显示器
- 视频图形卡
