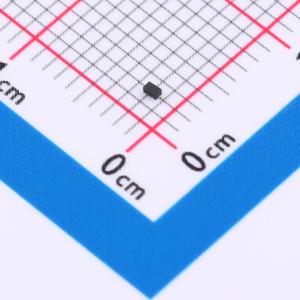

温馨提醒：图片仅供参考，商品以实物为准

TE0501SBX

ESD 5V截止峰值浪涌电流：3A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TE0501SBX是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TE0501SBX典型电容仅为7.5 pF，旨在保护对寄生效应敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000-4-2（ESD）4级（±15 kV空气放电、±8 kV接触放电）、IEC 61000-4-4（电气快速瞬变-EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。
品牌名称: 晶扬电子
商品型号: TE0501SBX
商品编号: C5380429
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.011克(g)

商品参数

商品概述

TE0501SBX是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TE0501SBX典型电容仅为7.5 pF，旨在保护对寄生效应敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。

商品特性

为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±25 kV（空气放电）、±15 kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）；电缆放电事件（CDE）
针对高速线路优化的封装
超小型封装（1.0000x0.6 mmx0.55 mm）
保护一条数据、控制或电源线
低电容：0.5 pF（典型值）
低泄漏电流：在VRWM下最大为0.1 μA
低钳位电压
每个I/O引脚可承受超过1000次±8 kV接触放电的ESD冲击
符合ROHS标准

应用领域

串行ATA
PCI Express
台式机、服务器和笔记本电脑
手机
MDDI端口
USB2.0/3.0电源和数据线
显示端口
数字视频接口（DVI）
HDMI 1.4/2.0

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(10000个/圆盘，最小起订量 50 个)

个

起订量：50 个10000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	22V
	峰值脉冲电流(Ipp)	3A@8/20us
	击穿电压	17V
	反向电流(Ir)	100nA

	属性	参数值
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.5pF
