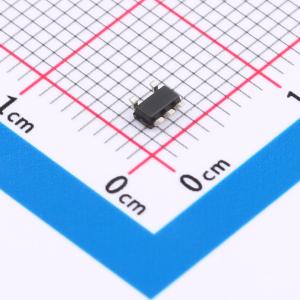

温馨提醒：图片仅供参考，商品以实物为准
TP6002AX
高端功率开关
- 描述
- P-Channel MOSFET VIN Min.2.4(V)，IOUT 1.0(A),RC 1.0A
- 品牌名称
- 晶扬电子
- 商品型号
- TP6002AX
- 商品编号
- C5380432
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.4V~5.5V | |
| 导通电阻 | 80mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
TP600X是一款低压、单P沟道MOSFET高侧电源开关，针对自供电和总线供电的通用串行总线(USB)应用进行了优化。TP600X配备了电荷泵电路来驱动内部MOSFET开关；该开关的低RDS(ON) 80mΩ满足了USB电压降要求；并且提供了一个标志输出，用于向本地USB控制器指示故障情况。其他特性包括软启动以限制插入时的浪涌电流、热关断以防止大电流负载导致开关灾难性失效、欠压锁定(UVLO)以确保在没有有效输入电压的情况下设备保持关闭状态，以及20uA的低静态电流使其非常适合便携式电池供电设备。TP600XA采用SOT23-5L封装，所需板空间和组件最小。
商品特性
- 宽输入电压范围：2.4V至5.5V
- 符合USB规范
- 典型Rps(ON) 80mΩ
- 典型欠压锁定（UVLO）1.9V
- 低电源电流：开启状态下典型值20μA，关闭状态下典型值1μA
- 限流保护
- 过热关断保护
- 输出可以被强制高于输入（关闭状态）
应用领域
- USB 总线/自供电集线器
- USB 外设
- ACPI 电源分配
- PC 卡热插拔
- 笔记本电脑, 主板PC
- 电池供电设备
- 热插拔电源供应
- 充电电路
