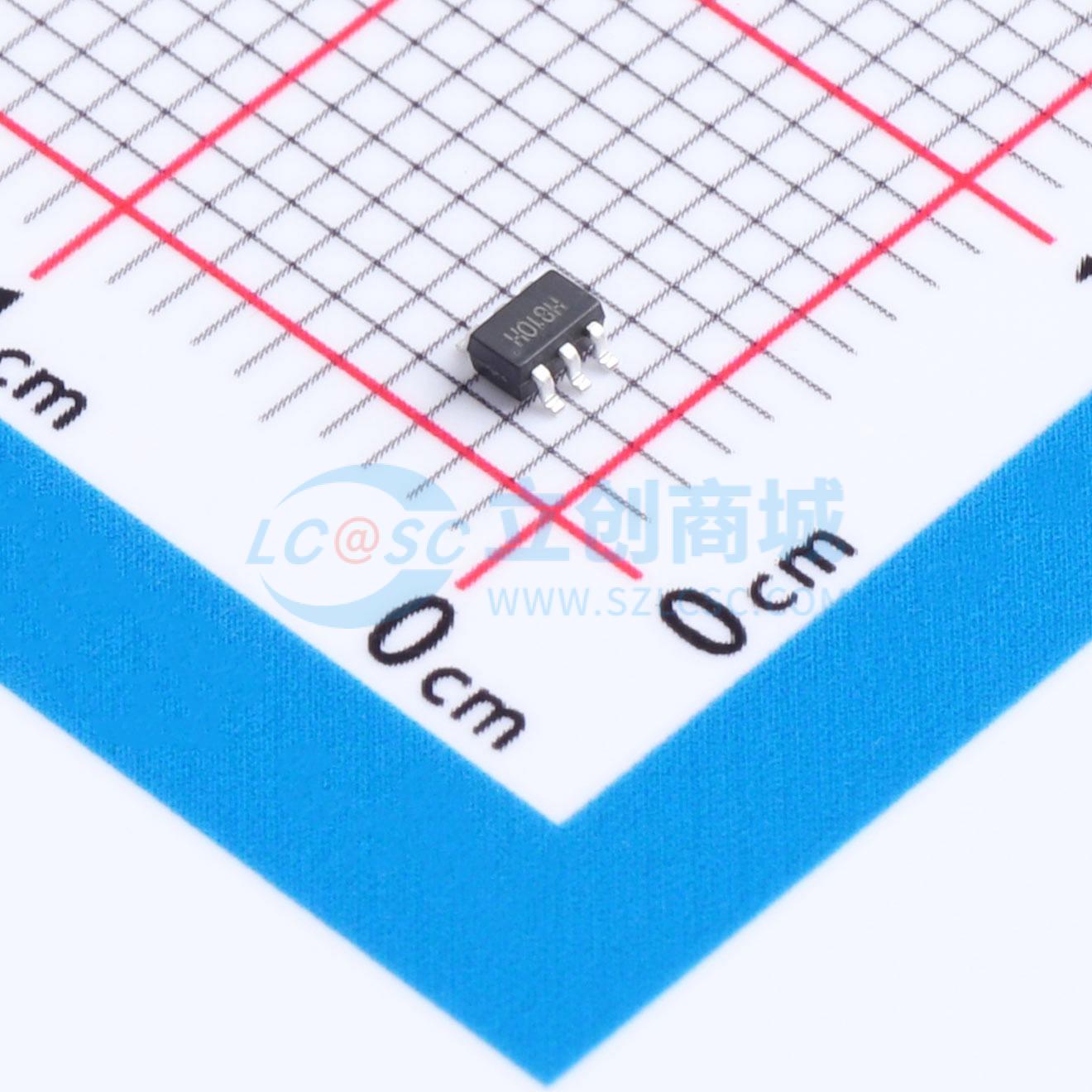

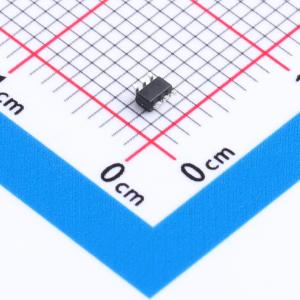

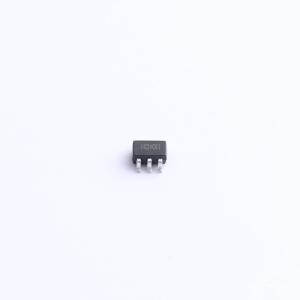

温馨提醒：图片仅供参考，商品以实物为准
TP1981-CR
3.5ns单电源推挽式TTL/CMOS比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是非常快速的比较器，这些比较器用途广泛且易于使用。特点包括输入共模范围为 -0.2V 至 VCC-1.5V，低噪声，TTL/CMOS 兼容输出驱动器和关断输入。该器件在 100mV 过驱动下提供 3.5ns 传播延迟，典型静态电流为 4mA。最大可检测信号频率超过 250MHz。TTL/CMOS 兼容输出级设计用于在完整时序规格下驱动高达 10pF 的负载，并在增加额外电容时以适度和线性的方式降级。比较器输入级对大输入过驱动提供强大保护，当超过有效输入信号范围时，输出不会反相。采用 6 引脚 SC70 封装。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP1981-CR
- 商品编号
- C5371281
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 输入失调电压(Vos) | 25mV | |
| 传播延迟(tpd) | 3.5ns | |
| 滞后电压(Vhys) | 5mV | |
| 共模抑制比(CMRR) | 50dB |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 4.1mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 功能特性 | 内置迟滞；使能/关断功能 |
商品概述
TP1981是一款极高速比较器，具有出色的通用性和易用性。其特性包括输入共模电压范围从-0.2 V至VCC-1.5 V、低噪声、兼容TTL/CMOS的输出驱动器以及关断输入。该器件在典型静态电流为4 mA时，提供3.5 ns的传播延迟和超过100 mV的过驱动能力，可检测信号频率超过250 MHz。其兼容TTL/CMOS的输出级设计可驱动高达10 pF的容性负载，并在负载电容增加时性能线性下降。比较器输入级能承受较大的输入过驱动，且输出在输入信号超出有效范围时不会发生相位反转。TP1981采用6引脚SC70封装。
商品特性
- 在VCC = 2.5 V至5.5 V时完全支持轨到轨输入
- 输入共模电压范围从-0.2 V至VCC - 1.5 V
- 低毛刺、兼容CMOS/TTL的输出级
- 3.5 ns传播延迟
- 支持100 pF容性负载
- 在3.3 V电源下功耗为13.5 mW
- 有关断引脚
- 可替代ADCMP601/MAX999
- 工作温度范围-40°C至+125°C
应用领域
- 高速仪器
- 时钟和数据信号恢复
- 逻辑电平转换
- 高速线路接收器
- 阈值检测
