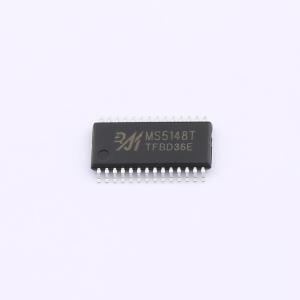

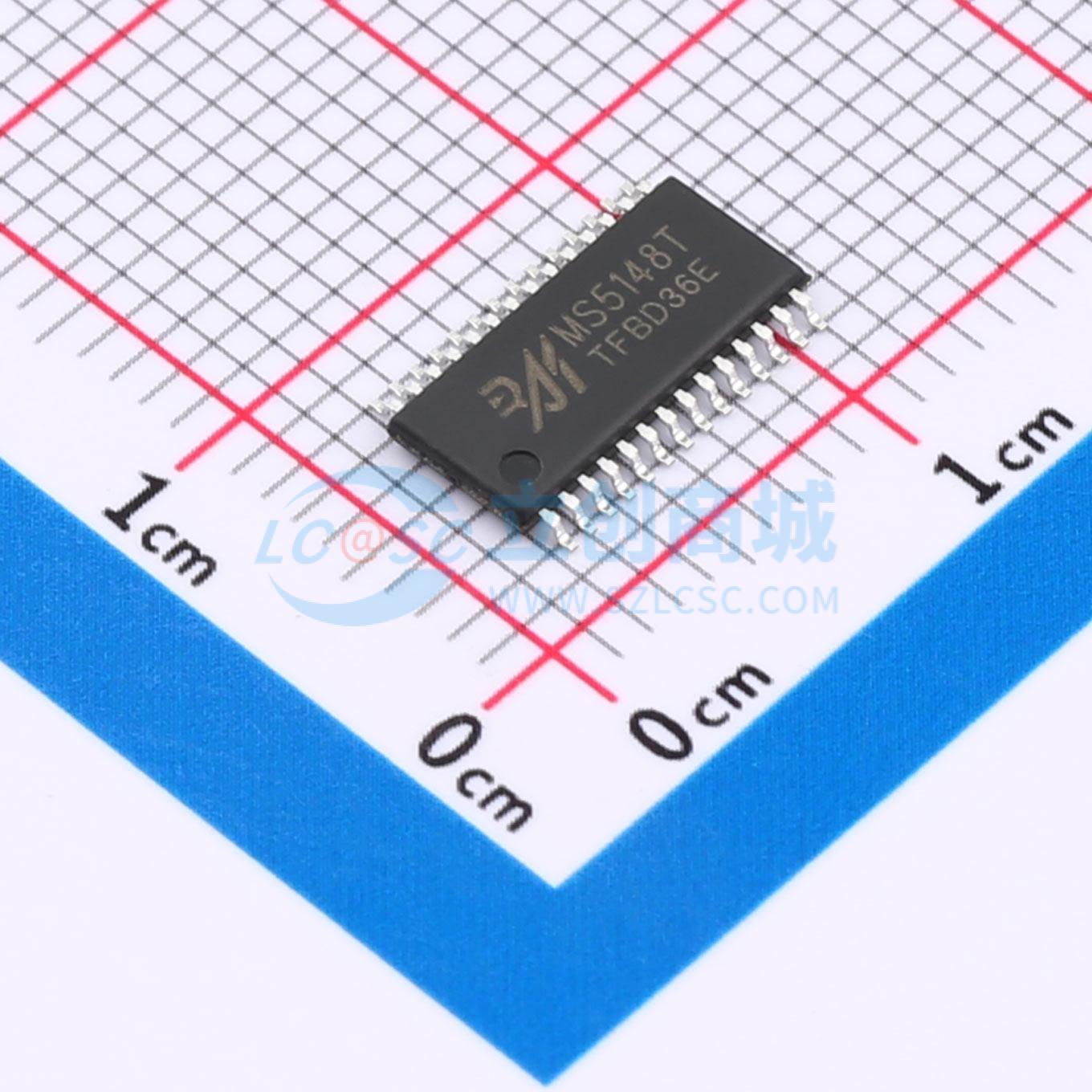

MS5148T
低噪声、低功耗、24bit、2KSPS?Σ-ΔADC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MS5146T/MS5147T/MS5148T是适合高精度、低成本测量应用的24bit模数转换器。其内部集成低噪声可编程增益放大器、高精度Δ-Σ模数转换器和内部振荡器。MS5147T和MS5148T内部还集成低温漂基准和两路匹配的可编程电流源。MS5148T支持四路差分输入，MS5147T支持两路差分输入，MS5146T支持单路差分输入。此外，MS514XT系列芯片还集成传感器检测Burnout电流源和偏置电压产生器。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS5148T
- 商品编号
- C5371299
- 商品封装
- TSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.178克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 24 | |
| 采样率 | 2kHz | |
| 通道数 | 4 | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | - | |
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 3.9MHz~4.25MHz；4.096MHz | |
| 基准电压源 | 内置；外置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 100nA | |
| 功能特性 | 软复位；同步触发；集成调制器；多路复用器；双极性电源；自动校准；内置数字滤波器；上电复位；内置温度传感器 | |
| 微分非线性 | - |
商品概述
MS5146T/MS5147T/MS5148T是适合高精度、低成本测量应用的24bit模数转换器。其内部集成低噪声可编程增益放大器、高精度Δ - Σ模数转换器和内部振荡器。MS5147T和MS5148T内部还集成低温漂基准和两路匹配的可编程电流源。MS5148T支持四路差分输入，MS5147T支持两路差分输入，MS5146T支持单路差分输入。此外，MS514XT系列芯片还集成传感器检测Burnout电流源和偏置电压产生器。MS5146T采用TSSOP16封装，MS5147T采用TSSOP20封装，MS5148T采用TSSOP28封装。
商品特性
- 可编程转换速率：最高2kSPS
- 集成输入多路选择器
- PGA噪声：70nV(RMS)@PGA = 128
- 集成双路匹配可编程电流源
- 集成低温漂2.048V电压基准
- 集成内部温度传感器
- 集成电源检测电路和VREF检测电路
- 集成自校准和系统校准
- 兼容SPI接口
- 集成50Hz/60Hz限波滤波器（转换率为20SPS）
- 模拟电源电压：单电源：2.7V到5.25V；双电源：±2.5V
- 工作温度范围： - 40℃到125℃
