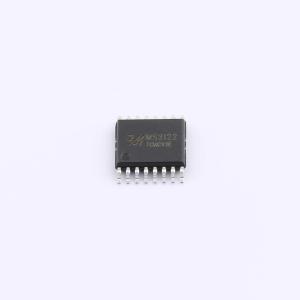

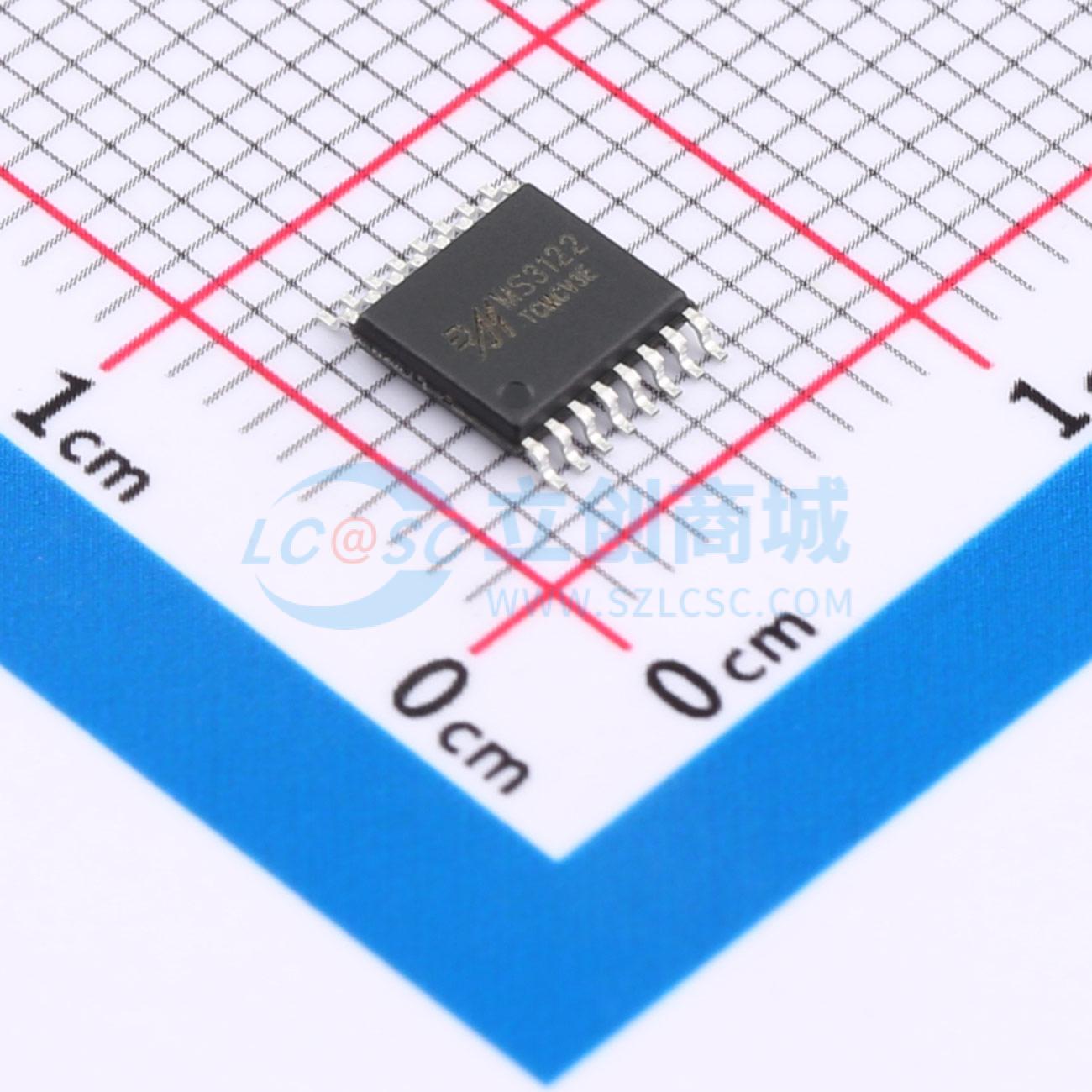

MS3122
双通道12V全桥驱动,低至1.8V工作电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 为摄像机、消费类产品、玩具和其他低压或者电池供电的运动控制类应用提供了集成的电机驱动解决方案。输出驱动模块由N型DMOS驱动管组成，并内置电荷泵生成所需栅极电压。能提供高达1A的输出电流，可以工作在1.8V～12V的电机电源电压，以及2V～7V的逻辑电源电压。具有PWM(IN1/N2)输入接口，与行业标准器件兼容，并具有欠压保护、过温保护等保护功能。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS3122
- 商品编号
- C5371367
- 商品封装
- eTSSOP16
- 包装方式
- 编带
- 商品毛重
- 0.088克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | - | |
| H桥数量 | 2 | |
| 输出电流 | 1A | |
| 峰值电流 | 1.2A | |
| 工作电压 | 2V~7V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 520mΩ | |
| 静态电流(Iq) | 5nA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 主动制动功能 |
商品概述
MS3122是一款双通道全桥驱动芯片，为摄像机、消费类产品、玩具和其他低压或电池供电的运动控制应用提供集成的电机驱动解决方案。输出驱动模块由N沟道DMOS驱动管组成，并内置电荷泵以生成所需的栅极电压。该器件可提供高达1A的输出电流，工作电机电源电压范围为1.8V~12V，逻辑电源电压范围为2V~7V。MS3122具备PWM输入接口，与行业标准器件兼容，并集成欠压保护和过温保护等功能。
商品特性
- 双通道H桥电机驱动器，适用于驱动直流电机或其他负载
- 低导通电阻（高边+低边）为520mΩ，驱动电流为1A
- 独立电源：电机电源电压为1.8V~12V，逻辑电源电压为2V~7V
- 接口类型：PWM输入模式
- 具备过温保护与欠压保护功能
- 支持低电流睡眠模式
应用领域
- 摄像机
- 数字单镜头反光镜头
- 消费类产品
- 玩具
- 机器人技术
