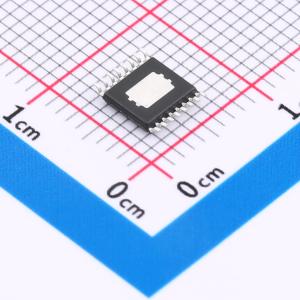

温馨提醒：图片仅供参考，商品以实物为准

MS31860T

8通道串行接口低边驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MS31860T是一款8通道低边驱动器，包含SPI串口通信、PWM斩波器配置、过流保护、短路保护、欠压锁定和过热关断功能，芯片可以读取每个通道的状态。MS31860T可以诊断开路的负载情况，并可以读取故障信息。外部故障引脚指示芯片的故障状态。
品牌名称: 杭州瑞盟
商品型号: MS31860T
商品编号: C5371397
商品封装: ETSSOP-16
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

MS31860T是一款8通道低边驱动器，具备SPI串口通信、PWM斩波器配置、过流保护、短路保护、欠压锁定和过热关断功能，可读取每个通道状态，诊断开路负载情况并读取故障信息，外部故障引脚指示故障状态。8通道打开时，每个通道最高可提供330mA（需良好PCB散热）持续电流；单通道打开时，可提供高达680mA持续电流。多个芯片可通过菊花链连接，使用单一串口，可通过串口配置电流和斩波器，能提供8通道或单通道输出电流，采用eTSSOP16封装。

商品特性

8通道受保护低边驱动器
8个具有过流保护功能的NMOS场效应管(FET)
集成高侧续流二极管
串行接口
可配置PWM占空比
6.5V至38V电源电压范围
数字输入滤波器
内部数据回读功能
过流保护 (OCP)
开路负载检测(OL)
过热关断 (OTS)
欠压锁定 (UVLO)
独立通道状态报告
故障情况警报

应用领域

继电器
单极步进电机
螺线管
电磁驱动器
常见低边开关应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	低侧开关
	通道数	8
	输入控制逻辑	-
	工作电压	6.5V~38V

	属性	参数值
	最大连续电流	680mA
	导通电阻	1.5Ω
	功能特性	过温保护；过流保护；欠压锁定
	工作温度	-40℃~+85℃
