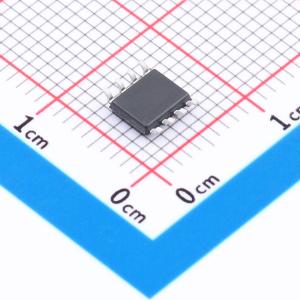

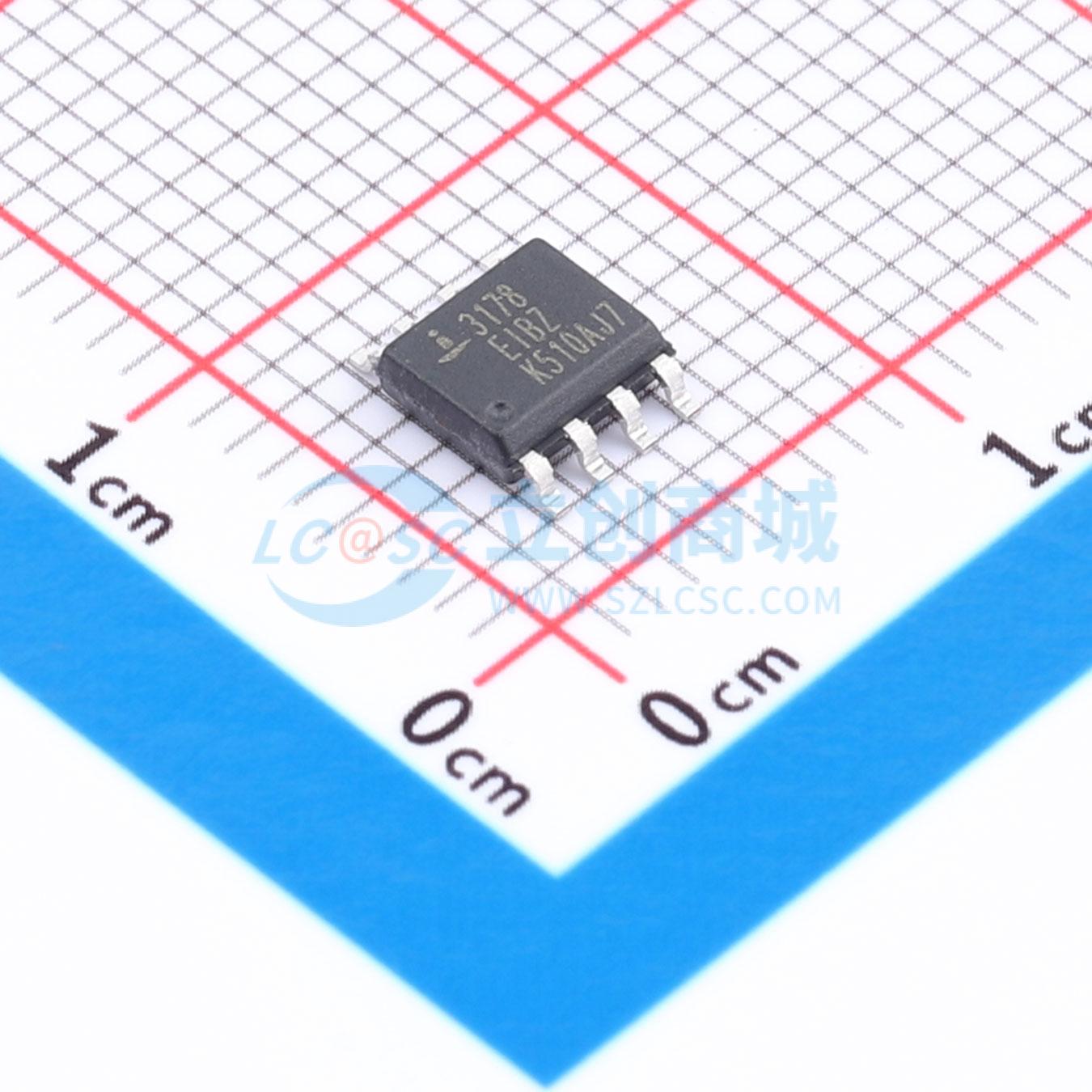

ISL3178EIBZ

±15kVESD保护, 3.3V, 全失效安全, 低功耗, 高速或斜率限制, RS-485/RS-422收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ±15kV IEC61000 ESD 保护，3.3V 供电的单收发器，满足 RS-485 和 RS-422 平衡通信标准。这些收发器可承受 ±3kV IEC61000-4-4 EFT 瞬变而无闭锁。设备总线电流极低（+125μA /-100μA），对 RS-485 总线呈现真正的“1/8 单位负载”，允许网络上最多连接 256 个收发器，而不违反 RS-485 规范的 32 单位负载上限，且无需使用中继器。接收器（Rx）输入采用“完全故障安全”设计，若 Rx 输入悬空、短路或端接但未驱动，可确保 Rx 输出为逻辑高电平
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL3178EIBZ
商品编号: C5371579
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.191克(g)

商品参数

参数完善中

商品概述

瑞萨ISL317xE（ISL3170E、ISL3171E、ISL3172E、ISL3173E、ISL3174E、ISL3175E、ISL3176E、ISL3177E、ISL3178E）是采用3.3V供电的单收发器，具备±15kV IEC61000静电放电（ESD）保护功能，符合RS - 485和RS - 422平衡通信标准。这些收发器能承受±3kV IEC61000 - 4 - 4电快速瞬变脉冲群（EFT）干扰，且不会发生闩锁。这些器件的总线电流极低（+125μA/–100μA），因此它们对RS - 485总线呈现真正的“1/8单位负载”。这使得网络上最多可连接256个收发器，而不会违反RS - 485规范中32单位负载的上限，且无需使用中继器。例如，在远程公用事业电表读数系统中，各个电表读数通过RS - 485网络传输到集中器，因此允许的高节点数可最大限度减少所需中继器的数量。接收器（R×）输入采用“全故障安全”设计，确保在Rx输入浮空、短路或端接但无驱动时，Rx输出为逻辑高电平。热插拔电路确保在电源稳定期间，Tx和Rx输出保持高阻状态。 ISL3170E至ISL3175E采用压摆率限制驱动器，可降低电磁干扰（EMI），并最大限度减少在多点和多节点应用中因端接不当的传输线或未端接的分支引起的反射。压摆率限制版本还包括接收器输入滤波功能，以增强在存在缓慢输入信号时的抗噪能力。 ISL3170E、ISL3171E、ISL3173E、ISL3174E、ISL3176E和ISL3177E配置用于全双工（独立的Rx输入和Tx输出引脚）应用。半双工版本对Rx输入和Tx输出进行复用，使8引脚封装的收发器具备输出禁用功能。

商品特性

RS - 485 I/O引脚的IEC61000 - 4 - 2 ESD保护：±15kV
所有其他引脚的人体模型（HBM）3类ESD等级：>7kV
RS - 485 I/O引脚的IEC61000 - 4 - 4 EFT保护：±3kV
全故障安全（开路、短路、端接/浮空）接收器
热插拔 - 上电期间Tx和Rx输出保持三态（仅具有输出使能引脚的版本）
真正的1/8单位负载允许总线上最多连接256个器件
单3.3V电源供电
高数据速率：高达20Mbps
低静态电源电流：800μA（最大值）
超低关断电源电流：10nA
-7V至+12V共模输入/输出电压范围
半双工和全双工引脚配置
提供三态Rx和Tx输出
具备电流限制和热关断功能，用于驱动器过载保护
微型MSOP封装可节省50%的电路板空间
无铅（符合RoHS标准）

应用领域

自动化公用事业电表读数系统
高节点数系统
现场总线网络
安全摄像头网络
建筑环境控制/照明系统
工业/过程控制网络
