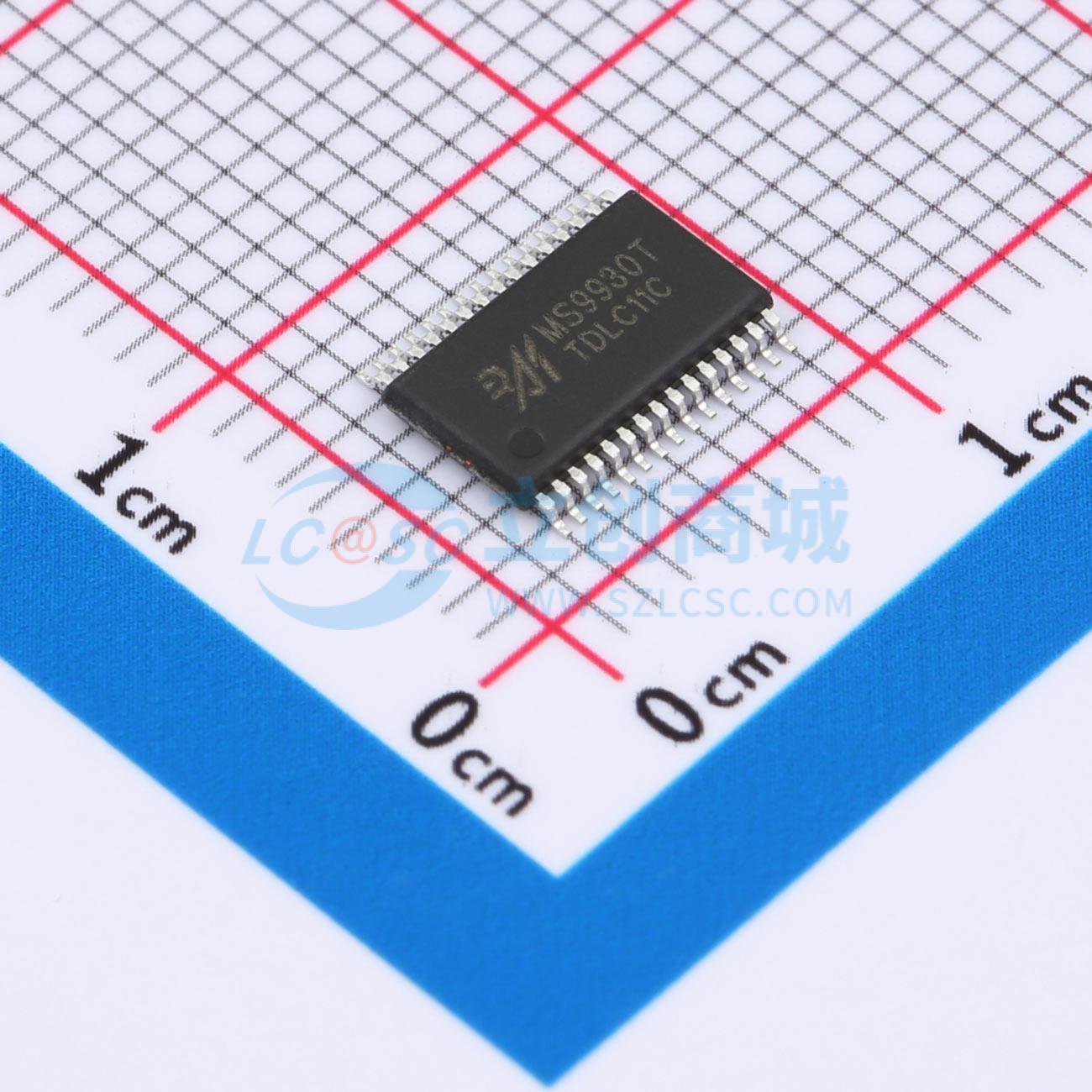

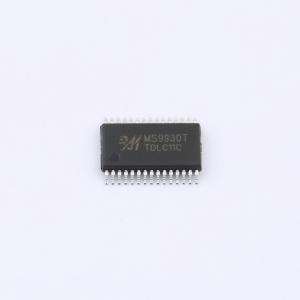

MS9930T
3到10节锂电池或磷酸盐电池管理芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：内部ADC测量电池电压、芯片温度和工作环境温度。 独立的内部ADC测量电池组电流（库仑计数器）。 直接支持最多三个热敏电阻(103AT)。应用：轻型电动汽车：电动自行车、电动滑板车、电动脚踏车
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS9930T
- 商品编号
- C5371401
- 商品封装
- TSSOP-30
- 包装方式
- 编带
- 商品毛重
- 1.718克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片；监测芯片 | |
| 工作电压 | 7.5V~25V | |
| 最大充电电流 | - | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | 磷酸铁锂电池；锂电池 | |
| 电池节数 | 6~10 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 720nA | |
| 均衡电流 | 5mA | |
| 接口类型 | I2C | |
| 功能特性 | 过流保护；电芯均衡；电池温度监测；过压保护；欠压锁定；短路保护 |
商品概述
MS99x0T系列模拟前端 (AFE) 芯片包含2款，MS9920T和MS9930T。其中MS9920T最多支持5组电池串联，MS9930T最多支持10组电池串联。通过I2C，主机控制器可使用MS99x0T实现电池组管理功能，如监控（电池电压、电池组电流、电池组温度）、保护（控制充电/放电FET）和电池均衡。可管理锂离子、磷酸铁锂等各种化学成分的电池。MS99x0T系列的工作温度范围为 -40°C至85°C。
商品特性
- 内部ADC测量电池电压、芯片温度和工作环境温度
- 独立的内部ADC测量电池组电流（库仑计数器）
- 直接支持最多三个热敏电阻 (103AT)
- 放电过流 (OCD)、放电短路 (SCD)
- 过压 (OV)、欠压 (UV)
- 二级保护器故障检测
- I2C接口
- 集成电池均衡场效应管
- 充电、放电低侧N沟道场效应管驱动器
- 主机微控制器的警报中断
- 默认3.3V输出稳压器，可提供2.5V
- 高电源耐压值：MS9920T/MS9930T耐压分别达36V/72V
- 随机电池连接容忍
应用领域
- 轻型电动汽车
- 电动工具和园艺工具
- 备用电池单元
- 无线基站备份系统
- 工业电池组
