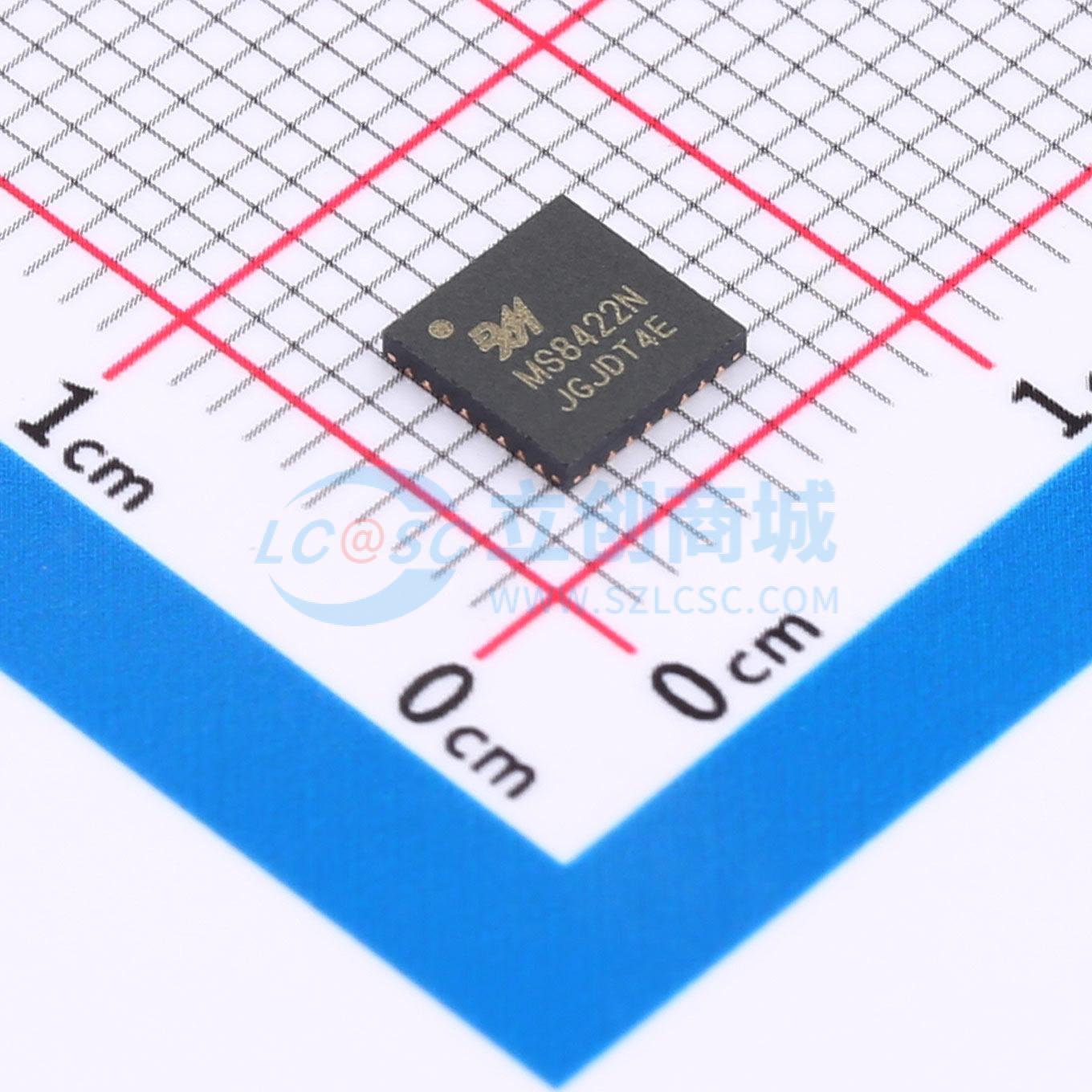

MS8422N
24bit,192kHz,内置异步采样率转换的数字音频接口电路,应用于多媒体音箱、数字音频处理器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MS8422N是一款24位高性能异步采样率转换器，它集成数字音频接口接收器，支持IEC60958、S/PDIF、EIAJ CP1201和AES3接口标准。音频数据由音频接口接收器或三线串行音频输入端输入，通过2个三线串行音频输出端输出。在软件模式或硬件模式下，可通过控制端口控制MS8422N。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS8422N
- 商品编号
- C5371354
- 商品封装

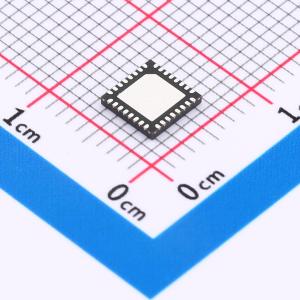

- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频接口芯片 | |
| 类型 | 采样速率转换器 | |
| 接口类型 | I2C；S/PDIF；SPI | |
| 采样率 | 28kHz~216kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.2V~3.6V；1.7V~3.6V；2.4V~3.6V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 内置锁相环；主从时钟协商 |
商品概述
MS8422N是一款24位高性能异步采样率转换器，集成数字音频接口接收器，支持IEC60958、S/PDIF、EIAJ CP1201和AES3接口标准。音频数据由音频接口接收器或三线串行音频输入端输入，通过2个三线串行音频输出端输出。在软件模式或硬件模式下，可通过控制端口控制MS8422N。
商品特性
- SPI或I²C软件模式和单机硬件模式
- 灵活的3线数字串行音频输入端
- 两个可独立选择数据路径的串行音频输出端
- 所有串行音频端口支持主从模式
- 时分复用模式(TDM)
- 4个通用输出端口(GPO)
- +3.3V模拟电源电压(VA)
- +1.8V - 5.0V的数字接口电压(VL)
- 兼容IEC60958、S/PDIF、EIAJ CP1201和AES3协议
- 28kHz到216kHz的采样频率范围
- 2:1差分AES3或4:1S/PDIF输入多路选择器
- 低抖动时钟恢复
- 无需外部PLL滤波器
- 可选择和自动的时钟转换
- 片内通道状态数据缓存
- 自动检测压缩的输入音频数据流
- 解码CD的QSub - Code
- 140dB动态范围
- -120dB THD+N
应用领域
- 数字记录系统
- 数字混频控制台
- 高性能数模转换器
- 数字音频处理器
