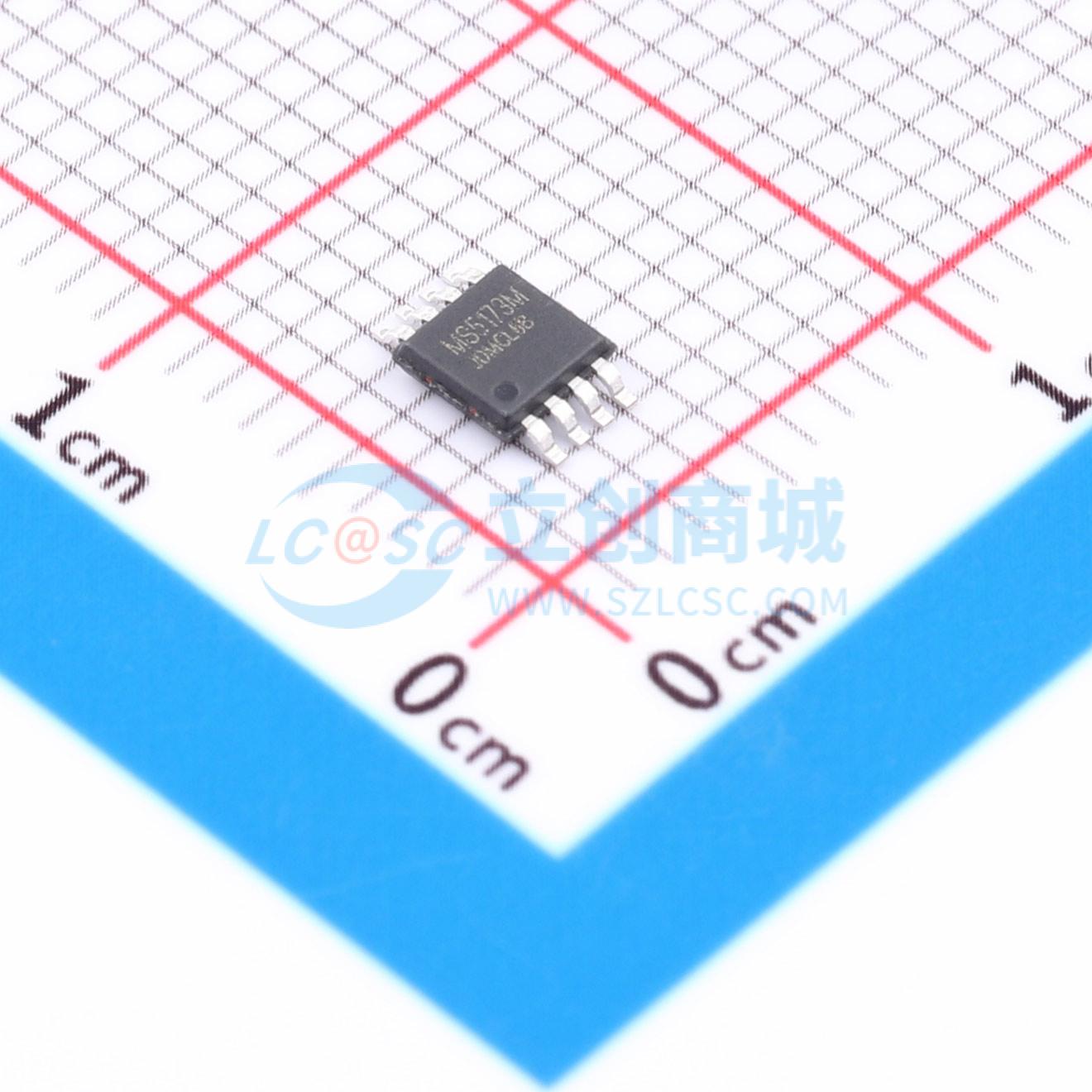

温馨提醒：图片仅供参考，商品以实物为准
MS5173M
单通道、16bit、250KSPS、外置参考电压、SAR?ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MS5173M是单通道、16bit、电荷再分配逐次逼近型模数转换器，采用单电源供电。 MS5173M包含一个低功耗、高速数据采样且无失码的真16位SAR ADC和一个内部转换时钟。 MS5173M使用通用的串口接口实现转换结果的接收，还包含低噪声、宽带宽、短孔径延迟的跟踪保持电路。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS5173M
- 商品编号
- C5371320
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.104968克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 16 | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 基准电压源 | 外置 | |
| 采样率 | 200kHz | |
| 静态电流 | 0.2uA | |
| 积分非线性 | 1LSB |
商品概述
MS5173M是单通道、16bit、电荷再分配逐次逼近型模数转换器，采用单电源供电。 MS5173M包含一个低功耗、高速数据采样且无失码的真16位SAR ADC和一个内部转换时钟。 MS5173M使用通用的串口接口实现转换结果的接收，还包含低噪声、宽带宽、短孔径延迟的跟踪保持电路。SPI接口还可以将多个ADC以菊花链的形式接在一个3线总线上。 MS5173M采用小型MSOP8封装，工作温度范围为 -40℃到 +85℃。 MS5173M是高速、低功耗、16位、逐次逼近ADC，每秒能够转换200k个采样点，两次转换之间器件关断。MS5173M的额定工作电压为2.7V至5.5V。 MS5173M使用CNV、SCK和SDO信号的3线接口，与SPI、MICROWIRE、QSPI、数字主机和DSP兼容。 CNV上升沿启动转换，转换期间CNV无效，CNV必须在最小转换时间之前置高。当转换完成时，MS5173M进入采样阶段，SDO从高阻态变为MSB，余下数据位随SCK下降沿输出。数据在SCK上下沿都有效。在第16个SCK下降沿或CNV置高后，SDO将回到高阻态。
商品特性
- 16位无失码分辨率
- INL：±1LSB（典型）
- 动态范围：92dB
- SINAD: 92dB(20kHz)
- 模拟输入范围：0到VREF（VREF可达VDD）
- 外部基准VDD单电源工作：2.7V到5.5V
- 串行接口：兼容SPI、MICROWIRE、QSPI和DSP
- 功耗：7.5mW (5V@100kSPS)，23mW (5V@200kSPS)
- 待机电流：200nA@5V
应用领域
- 电池供电设备
- 医疗设备
- 移动通信
- 个人数字助理(PDAs)
- 数据采样
- 仪器仪表过程控制
