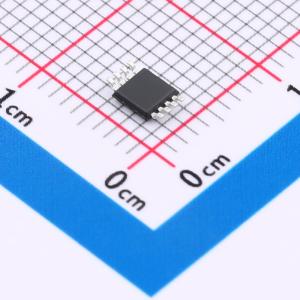

温馨提醒：图片仅供参考，商品以实物为准
MS5221M
集成REF缓冲器和2倍输出放大电路、12bit单通道具有掉电模式的数模转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 结构: 电阻分压 分辨率: 12bit DNL(LSB): ±1 通道数: 1 输出结构: 6dB?Amp 接口: SPI 工作电压范围: 2.7V-5.5V 工作电流: 0.6mA
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS5221M
- 商品编号
- C5372056
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率(位) | 12 | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | SPI | |
| 芯片类型 | - | |
| 工作温度 | - | |
| 基准电压源 | 内置 |
| 属性 | 参数值 | |
|---|---|---|
| 基准电压值 | - | |
| 基准电压源温漂 | - | |
| 数据速率 | - | |
| 采样率 | - | |
| 静态电流 | - | |
| 积分非线性 | - | |
| 功能特性 | 可编程增益；内置基准源 |
商品概述
MS5221/MS5221M是一款12位单通道电压输出型数模转换器，采用三线串行接口，兼容SPI与QSPI协议。其数据字长为16位，包含控制字节和12位DAC数据。电源电压范围为2.7V~5.5V。器件内部集成电阻分压网络，其输出连接至一个增益为6dB、AB类、轨到轨输出放大器。该输出驱动放大器提升了稳定性并减少了建立时间。MS5221采用SOP8封装，MS5221M采用MSOP8封装。
商品特性
- 12位精度
- 可编程建立时间：3μs或9μs
- 兼容SPI、QSPI接口
- 内部上电复位功能
- 集成基准电压缓冲器
- 输出范围为基准电压的两倍
- 对温度变化不敏感
- 支持软件与硬件关断模式
- 电源电压：2.7V~5.5V
应用领域
- 数字伺服系统控制
- 数字补偿与增益调节
- 工业过程控制
- 机械与移动控制设备
- 大容量存储设备
