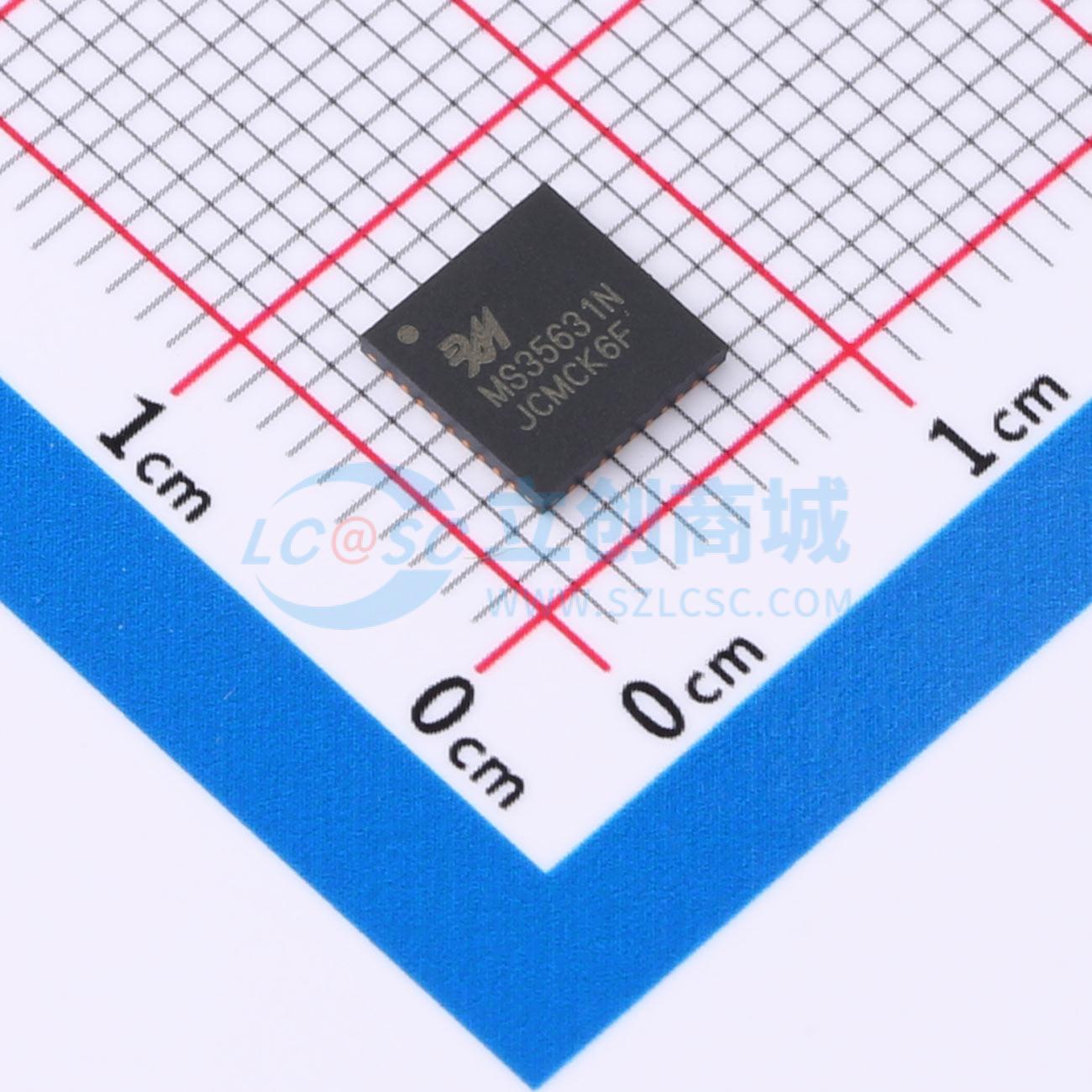

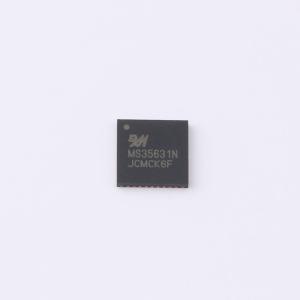

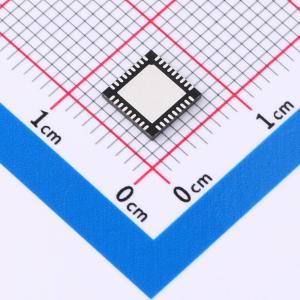

MS35631N
停产 低停机噪音双路步进电机驱动,高压, 停机静音优化,过流保护
- 描述
- MS35631是一款四通道DMOS全桥驱动器，可以驱动两个步进电机或者四个直流电机。每个全桥的驱动电流在24V电源下可以工作到1A。集成了固定关断时间的PWM电流校正器，以及一个2bit的非线性DAC（数模转换器），可以工作在全步进，半步进，四分之一步进，正转，反转以及待机模式。PWM电流校正器使用混合衰减模式，可以减小音频电机噪声，提高步进精度以及降低功耗。芯片还内置内部同步整流控制电路以降低PWM工作时的功耗。芯片集成的保护电路有热关断迟滞，低压关断保护(UVLO)以及翻转电流保护，因此可以不需要特定的电源启动次序。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS35631N
- 商品编号
- C5372125
- 商品封装
- QFN-36-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.147克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 3V~5.5V | |
| 电机驱动电压(Vm) | 7V~36V | |
| 输出电流 | 1.2A | |
| H桥数量 | 4 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 2；1；4 | |
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | 1Ω | |
| 工作温度 | -40℃~+100℃ | |
| 功能特性 | 内置电荷泵；过流保护；死区/直通保护；防止电机失步功能；过温保护；欠压锁定 |
商品概述
MS35631是一款四通道DMOS全桥驱动器，能够驱动两个步进电机或四个直流电机。在24V电源下，每个全桥的驱动电流可达1A。该器件集成了固定关断时间的PWM电流校正器和一个2位非线性DAC，支持全步进、半步进、四分之一步进、正转、反转及待机模式。其PWM电流校正器采用混合衰减模式，有助于降低电机音频噪声、提高步进精度并减少功耗。芯片还内置同步整流控制电路，以降低PWM工作时的功耗。集成的保护电路包括热关断迟滞、欠压锁定保护以及翻转电流保护，因此无需特定的电源启动顺序。最大电流限制由公式 ITripMax = VREF / (3 × Rs) 决定，其中Rs为检测电阻。应用中，检测电阻上的最大电压值不应超过±500 mV。内部的PWM控制电路集成有固定关断时间，内置为9us。为防止误检测，芯片设有1us的无效时间来关断输出电流检测比较器。器件通过标准的I1、I0、PHASE工业接口与控制器通信，可实现全、半与四分之一步长模式。每个H桥设有独立的VREF引脚，通过动态控制该引脚可实现更高精度的步长控制。电荷泵电路用于产生高于VBB的电源以驱动H桥的源端DMOS管，应用中需要在CP1与CP2之间以及VCP与VBBx之间各连接一个0.1μF的陶瓷电容。芯片集成了完备的保护功能，包括过温保护、欠压保护和过流保护。其过流保护功能可检测输出对电源、对地及输出间的短路，当短路持续时间超过0.8us时，芯片将关闭输出，并在10ms后尝试自动重启。同步整流电路在电流衰减过程中会导通相应的DMOS管，以Rdson电阻短接寄生体二极管，从而降低功耗；当检测到零电流时，同步整流被关断以防止负载电流反向。H桥工作在混合衰减模式，当电流达到限流值时，先进入快速衰减模式（持续时间占整个衰减模式的30.1%），然后转入慢速衰减模式。在快慢衰减转换期间，驱动器会关断600ns（死区时间），以防止桥臂直通。在死区时间内，同步整流不起作用。该芯片集成的四路H桥驱动均设有独立的PWM电流控制电路，因此也可用于驱动四个直流电机。应用中可通过VREF引脚设置最大电流，并使用PWM信号控制I0x、I1x和PHASEx引脚来控制电机的正转、反转和待机。为了获得更好的性能与散热，建议将MS35631直接焊接在印刷电路板上，并利用其背面的金属散热片将热量传导至PCB的外露焊盘。
商品特性
- 四通道全桥
- 双步进电机驱动
- 大电流输出
- 兼容3.3V和5V逻辑电平
- 同步整流
- 内置欠压锁定保护
- 过热保护
- 翻转电流保护
应用领域
- 安防监控
- 舞台灯光
- 玩具
- 机器人技术
- 医疗设备
