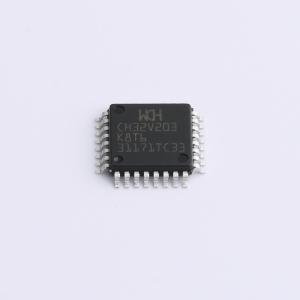

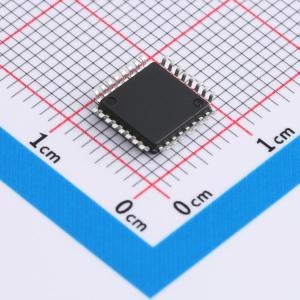

CH32V203K8T6

基于RISC-V的32位工业级通用微控制器，支持144MHz主频，集成双路USB接口及丰富外设

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 基于32位RISC-V指令集和架构的工业级通用增强型微控制器，产品按功能资源分为通用、连接性和无线通信等类别。它们在封装类型、外设资源和数量、引脚数量和器件特性方面相互扩展，但在软件、功能和硬件引脚配置方面相互兼容。产品迭代和快速应用为用户的产品开发提供了自由和便利。
品牌名称: WCH(南京沁恒)
商品型号: CH32V203K8T6
商品编号: C5372188
商品封装: LQFP-32(7x7)
包装方式: 托盘
商品毛重: 1.58克(g)

商品参数

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)

	属性	参数值
	功能特性	窗口看门狗(WWDG)；独立看门狗(IWDG)；欠压检测(BOR/LVD/LVR/LVI)；日历功能；上电复位(POR)；内置通用定时器；内置温度传感器；硬件CRC；掉电复位(PDR)

商品概述

CH32V系列是基于32位RISC-V指令集架构设计的工业级通用微控制器。全系产品加入硬件堆栈区、快速中断入口等设计，相比标准大大提高了中断响应速度。CH32V203是基于32位RISC-V内核设计的工业级增强型低功耗通用微控制器，具有高性能，支持144MHz主频零等待运行，搭载V4B内核，工作和睡眠功耗同比大幅下降。CH32V203系列集成双路USB接口，支持USB Host主机及USB Device设备功能，具有1路CAN接口（2.0B主动）、双路运放、4组USART、双路I2C，12位ADC，10路触摸按键等丰富外设资源。

商品特性

内核：32位RISC-V内核，多种指令集组合，快速可编程中断控制器，硬件中断堆栈，分支预测，冲突处理机制，单周期乘法，硬件除法，系统主频144MHz
存储器：可配置最大64KB易失数据存储区SRAM，可配置224KB程序存储区CodeFlash（零等待应用区+非零等待数据区），28KB系统引导程序存储区BootLoader，128B系统非易失配置信息存储区，128B用户自定义信息存储区
电源管理和低功耗：系统供电VDD额定：3.3V，GPIO单元独立供电VIO额定：3.3V，低功耗模式：睡眠、停止、待机，VBAT电源独立为RTC和后备寄存器供电
系统时钟、复位：内嵌出厂调校的8MHz的RC振荡器，内嵌40KHz的RC振荡器，内嵌PLL，可选CPU时钟达144MHz，外部支持3~25MHz高速振荡器，外部支持32.768KHz低速振荡器，上/下电复位，可编程电压监测器，实时时钟RTC：32位独立定时器
1组8路通用DMA控制器：8个通道，支持环形缓冲区管理，支持TIMx/ADC/USART/I2C/SPI
2组运放、比较器：连接ADC和TIMx
2组12位模数转换ADC：模拟输入范围：VSSA~VDDA，16路外部信号+2路内部信号通道，片上温度传感器，双ADC转换模式
16路触摸按键通道检测
多组定时器：1个16位高级定时器，增加死区控制和紧急刹车，提供用于电机控制的PWM互补输出；3个16位通用定时器，提供输入捕获/输出比较/PWM/脉冲计数及增量编码器输入；1个32位通用定时器（适用于CH32V203RBx）；2个看门狗定时器（独立和窗口型）；系统时基定时器：64位计数器
多种通讯接口：4个USART接口，2个I2C接口（支持SMBus/PMBus），2个SPI接口，USB2.0全速设备接口（全速和低速），USB2.0全速主机/设备接口，1组CAN接口（2.0B主动）
快速GPIO端口：37个I/O口，映射16个外部中断
安全特性：CRC计算单元，96位芯片ID
调试模式：串行2线调试接口
封装形式：LQFP、QFN、TSSOP和QSOP
