温馨提醒：图片仅供参考，商品以实物为准

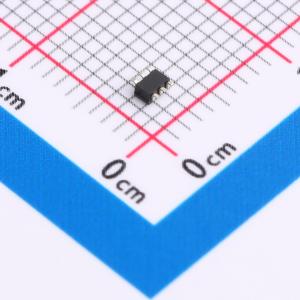

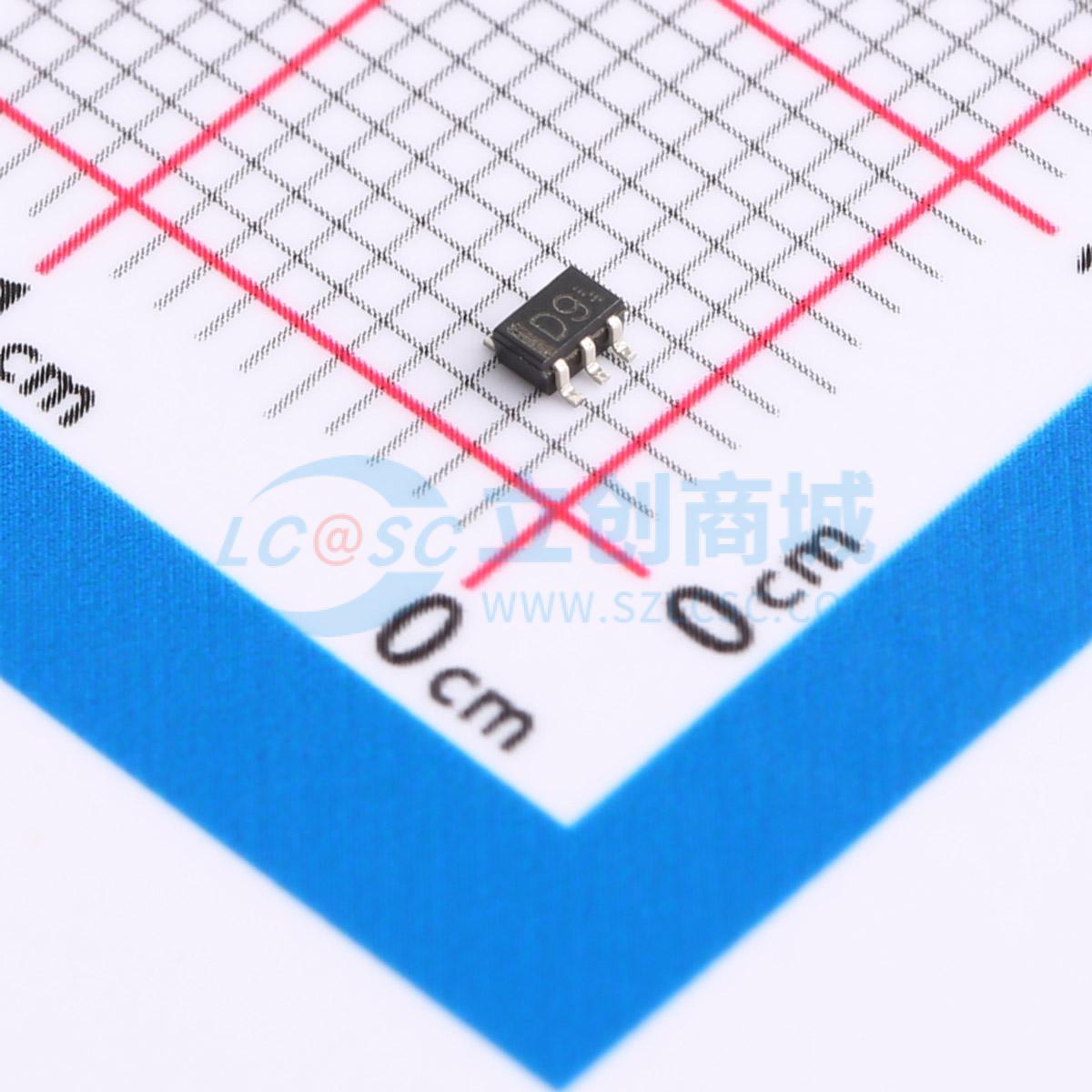

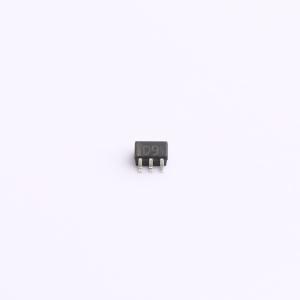

UMD9NTR
NPN + PNP复合数字晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：一个封装中包含DTC114Y芯片和DTA114Y芯片。 内置偏置电阻，无需连接外部输入电阻即可配置反相器电路。 偏置电阻由完全隔离的薄膜电阻组成，允许输入负偏置，且完全消除寄生效应。 操作只需设置开/关条件，便于电路设计。 无铅/符合RoHS标准。应用：反相器电路。 接口电路
- 品牌名称
- ROHM(罗姆)
- 商品型号
- UMD9NTR
- 商品编号
- C5372151
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN,1个PNP-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 150mW | |
| 直流电流增益(hFE) | 68 |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 1.4V | |
| 输出电压(VO(on)) | 100mV | |
| 输入电阻 | 13kΩ | |
| 电阻比率 | 5.7 | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 一个封装内集成 DTC114Y 芯片和 DTA114Y 芯片。
- 内置偏置电阻，无需连接外部输入电阻即可配置反相器电路（见内部电路）。
- 偏置电阻由完全隔离的薄膜电阻组成，允许输入负偏置，还具有完全消除寄生效应的优点。
- 操作时只需设置开/关状态，使电路设计简单。
- 无铅/符合 RoHS 标准。
应用领域
- 反相器电路
- 接口电路
- 驱动电路
