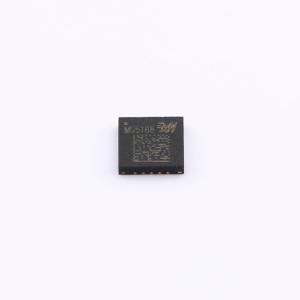

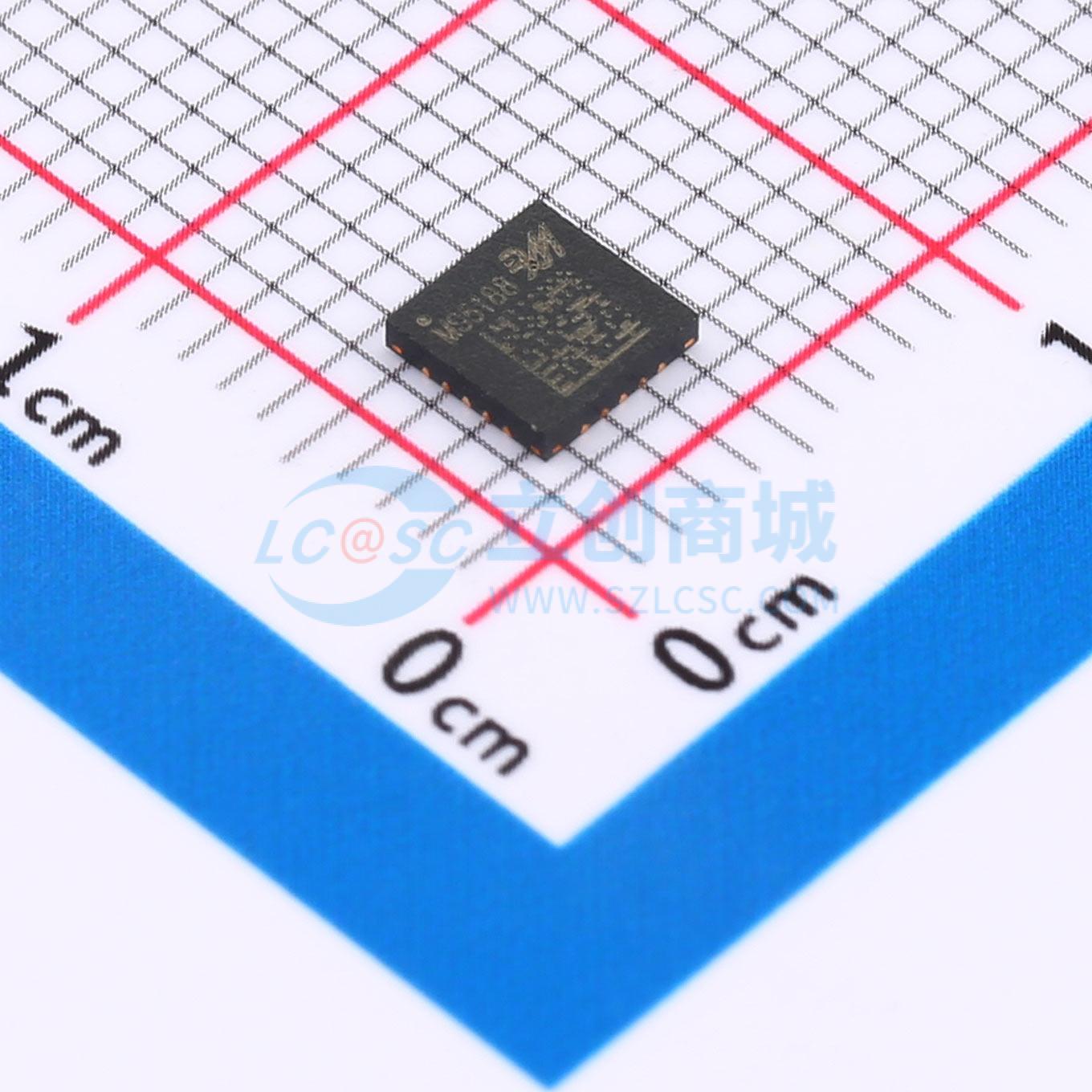

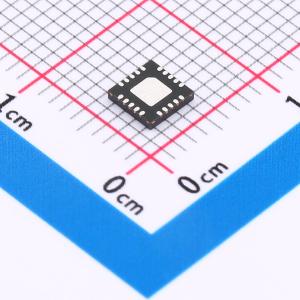

MS5188N
单/双极性可选输入、16bit、500KSPS、内部4.096V/外部可选基准、内部温度传感器、通道序列器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是8通道、16bit、电荷再分配逐次逼近型模数转换器，采用单电源供电。具有多通道、低功耗数据采集系统所需的所有组成部分，包括无失码的真16位SAR ADC；用于将输入配置为单端输入（使用或不使用参考地）、差分输入或双极性输入的8通道低串扰多路复用器；内部低漂移基准源(4.096V)和缓冲器；温度传感器；可选择的单极点滤波器；以及多通道依次连续采样时非常有用的序列器。使用简单的SPI接口，实现配置寄存器的写入和转换结果的读取。SPI接口使用单独的电源(VIO)，它被设定为主机逻辑电平。功耗与转换速率成正比。采用小型QFN20封装，工作温度范围为 -40°C 到 +125°C。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS5188N
- 商品编号
- C5372037
- 商品封装
- QFN20
- 包装方式
- 编带
- 商品毛重
- 0.068克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率(位) | 16 | |
| 通道数 | 8 | |
| 工作电压 | 4.5V~5.5V | |
| 接口类型 | SPI | |
| 芯片类型 | - | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 采样率 | 500000Hz | |
| 静态电流(Iq) | 200nA | |
| 积分非线性 | 0.5LSB；1.5LSB | |
| 功能特性 | 双极性输入；内置基准源；内置温度传感器；数字滤波 | |
| ADC架构 | SAR | |
| 微分非线性 | 0.5LSB |
商品概述
MS5188N 是一款 8 通道、16 位、电荷再分配逐次逼近型模数转换器，采用单电源供电。该器件集成了多通道、低功耗数据采集系统所需的所有组件，包括一个无失码的真 16 位 SAR ADC、一个可将输入配置为单端（使用或不使用参考地）、差分或双极性输入的 8 通道低串扰多路复用器、一个内部低漂移基准源（4.096V）及其缓冲器、一个温度传感器、一个可选的单极点滤波器，以及一个在多通道顺序连续采样时非常有用的序列器。MS5188N 通过简单的 SPI 接口实现配置寄存器的写入和转换结果的读取，该 SPI 接口使用独立的电源（VIO），其电平可设置为主机逻辑电平。器件功耗与转换速率成正比。MS5188N 采用小型 QFN20 封装，工作温度范围为 -40°C 到 +125°C。
商品特性
- 16 位无失码分辨率
- 集成多路复用器：8 路可选输入配置
- 支持单极性和双极性输入，单端和差分输入
- INL（使用外部 2.048V 基准）：典型值 ±0.5LSB，最大值 ±1.5LSB
- 动态范围：92dB
- SINAD（使用外部 2.048V 基准，20kHz）：92dB
- 模拟输入范围：0 至 VREF（VREF 最高可达 VDD）
- 多种基准源选项：内部 2.5V 或 4.096V，或外部基准
- 内部集成温度传感器
- 集成通道序列器
- 单电源工作：5.0V，逻辑电源：1.8V 至 5.0V
- 串行接口：兼容 SPI、MICROWIRE、QSPI 和 DSP
- 功耗：7.5mW（5V，100kSPS），23mW（5V，500kSPS）
- 待机电流：200nA（5V）
应用领域
- 多通道系统监控
- 电池供电设备
- 医疗设备
- 数据采集
- 仪器仪表
