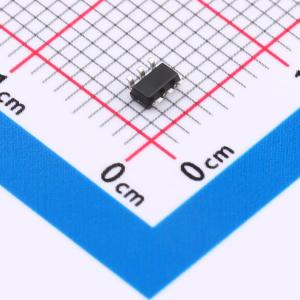

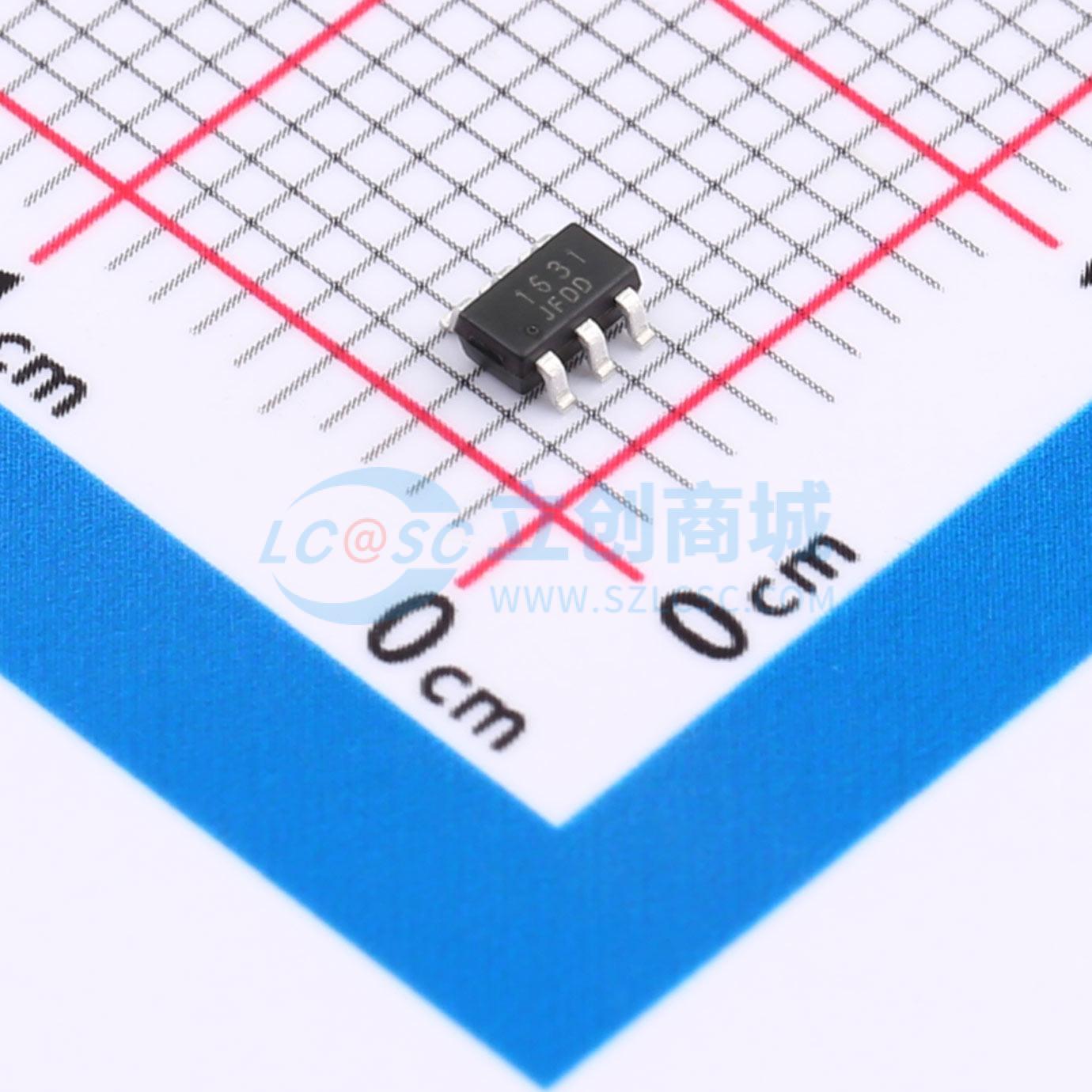

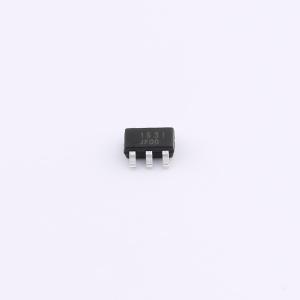

温馨提醒：图片仅供参考，商品以实物为准
MS1631
6阶高清视频滤波驱动
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一个单通道视频缓冲器，它内部集成6dB增益的轨到轨输出驱动器和6阶输出重建滤波器。其3dB带宽典型值为72MHz，压摆率为400V/μs。与无源LC滤波器与外加驱动的解决方案相比，能提供更好的图像质量。单电源供电范围为+2.5V到+5.5V，并有极低的14.5mA工作电流，非常适用于电池供电应用。输入信号为DAC的输出，可直流耦合输入或交流耦合输入。内部二极管钳位和偏置电路可用于交流耦合输入方式。还包含内部电平移位电路，从而避免了同步脉冲被截断并允许直流耦合输出。输出可驱动直流或交流耦合单(150Ω)或双(75Ω)负载。采用SOT23-6封装，ESD保护可达到8kV。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS1631
- 商品编号
- C5371289
- 商品封装
- SOT23-6
- 包装方式
- 编带
- 商品毛重
- 0.0266克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频放大器 | |
| 放大器数 | 1 | |
| 滤波器阶数 | 6 | |
| 带宽(-3db) | 72MHz | |
| 压摆率(SR) | 400V/us | |
| 微分增益 | 0.02%；0.3% |
| 属性 | 参数值 | |
|---|---|---|
| 微分相位 | 0.36deg | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 静态电流(Iq) | 6mA | |
| 功能特性 | 使能/关断功能；抗混叠/重建滤波器；输入缓冲器 | |
| 输出电流 | 115mA |
商品概述
MS1631是一款单通道视频缓冲器，其内部集成了增益为6dB的轨到轨输出驱动器和6阶输出重建滤波器。该器件的-3dB带宽典型值为72MHz，压摆率为400V/μs。相较于采用无源LC滤波器与外部驱动器的方案，MS1631能够提供更优的图像质量。其单电源供电范围为+2.5V至+5.5V，且工作电流极低，仅为14.5mA，非常适合电池供电的应用场景。该器件的输入信号可来自DAC输出，支持直流耦合或交流耦合输入方式。内部集成的二极管钳位和偏置电路可用于交流耦合输入。此外，MS1631还包含内部电平移位电路，可避免同步脉冲被截断并允许直流耦合输出。其输出能够驱动直流或交流耦合的单路（150Ω）或双路（75Ω）负载。该器件采用SOT23-6封装，ESD保护能力可达8kV。
商品特性
- 单通道6阶72MHz高清滤波器
- 透明的输入钳位功能
- 6dB增益输出驱动器，可驱动双视频负载
- 轨到轨输出
- 输入电压范围包含地电位
- 支持交流或直流耦合输入
- 支持交流或直流耦合输出
- 单电源供电范围：2.5V至5.5V
- 低功耗，工作电流为14.5mA
- SOT23-6封装
应用领域
- 视频放大器
- 有线电视和卫星机顶盒
- 通信设备
- 消费类视频设备
- 便携式和手持式产品
