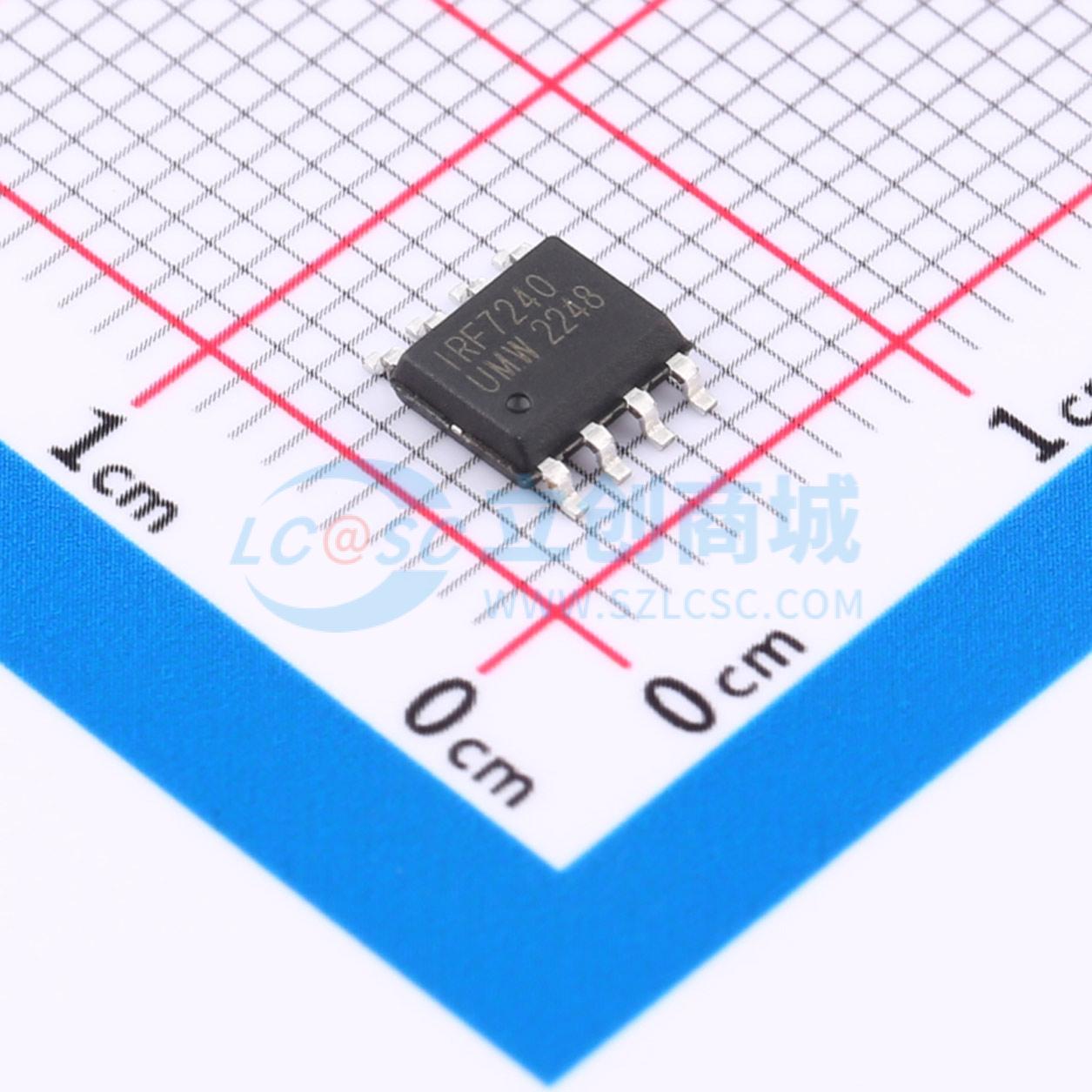

温馨提醒：图片仅供参考，商品以实物为准

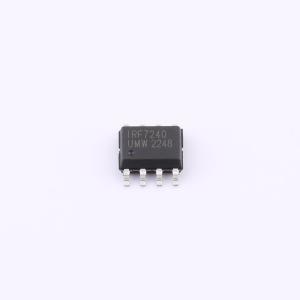

IRF7240TR(UMW)
耐压:40V 电流:10.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：通过定制引线框架进行了修改，具有增强的热特性和多芯片能力。 超低导通电阻。 表面贴装。 无铅
- 品牌名称
- UMW(友台半导体)
- 商品型号
- IRF7240TR(UMW)
- 商品编号
- C5346815
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 10.5A | |
| 导通电阻(RDS(on)) | 16mΩ@10V | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | - | |
| 栅极电荷量(Qg) | 110nC | |
| 输入电容(Ciss) | 9.25nF | |
| 反向传输电容(Crss) | 520pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
SOP-8封装通过定制引线框架进行了改进，以增强热特性和实现多芯片能力，使其成为各种功率应用的理想选择。通过这些改进，可以在应用中采用多个器件，同时显著减少电路板占用空间。该封装设计适用于气相、红外或波峰焊接技术。
商品特性
- V_DS(V) = -40V
- I_D = -10.5A
- R_DS(ON) < 16mΩ (V_GS = -10V)
- R_DS(ON) < 27mΩ (V_GS = -4.5V)
- 超低导通电阻
- 表面贴装
- 无铅
