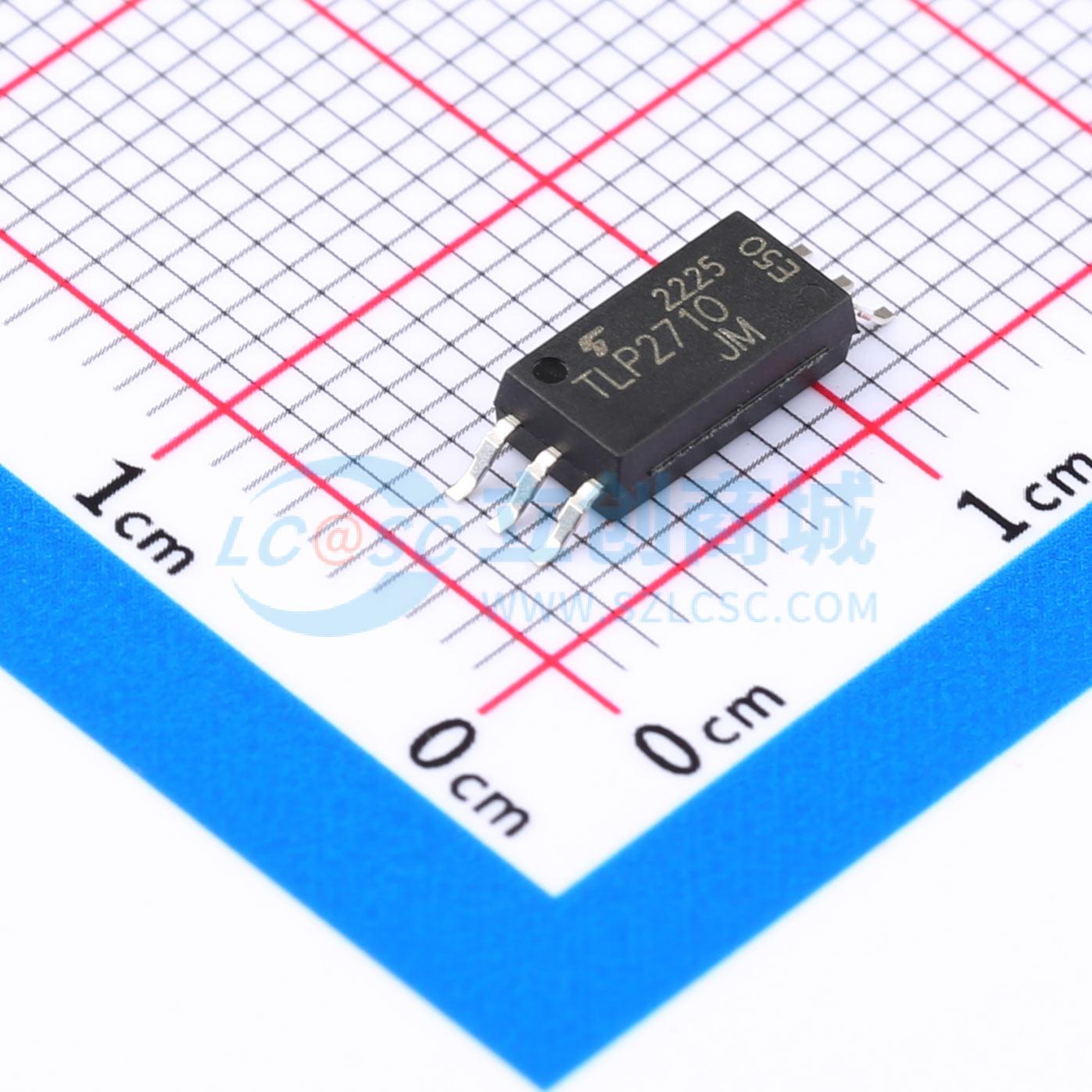

TLP2710(TP4,E
TLP2710(TP4,E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款5-Mbps低功耗光电耦合器，采用小型SO6L封装，厚度最大为2.3mm。保证隔离电压为5kVrms，符合加强绝缘的国际安全标准。在-40至125℃的整个工作温度范围内，最大电源电流仅为0.3mA，可在低至2.7V的电源电压下工作，有助于降低各种系统的功耗。输入正向电流最大可小于1mA，允许由微控制器直接驱动。探测器具有图腾柱输出级，具备电流源和吸收能力。内部有法拉第屏蔽，保证共模瞬态抗扰度为±25kV/μs。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP2710(TP4,E
- 商品编号
- C5346752
- 商品封装
- SOIC-6-300mil
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 25kV/us | |
| 传输速率 | 5Mbps | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟 tpLH | 250ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 250ns | |
| 输入阈值电流(FH) | 1mA | |
| 输出电流 | 10mA | |
| 耗散功率(Pd) | 20mW | |
| 输出电压 | 6V | |
| 正向压降(Vf) | 1.53V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 6mA |
