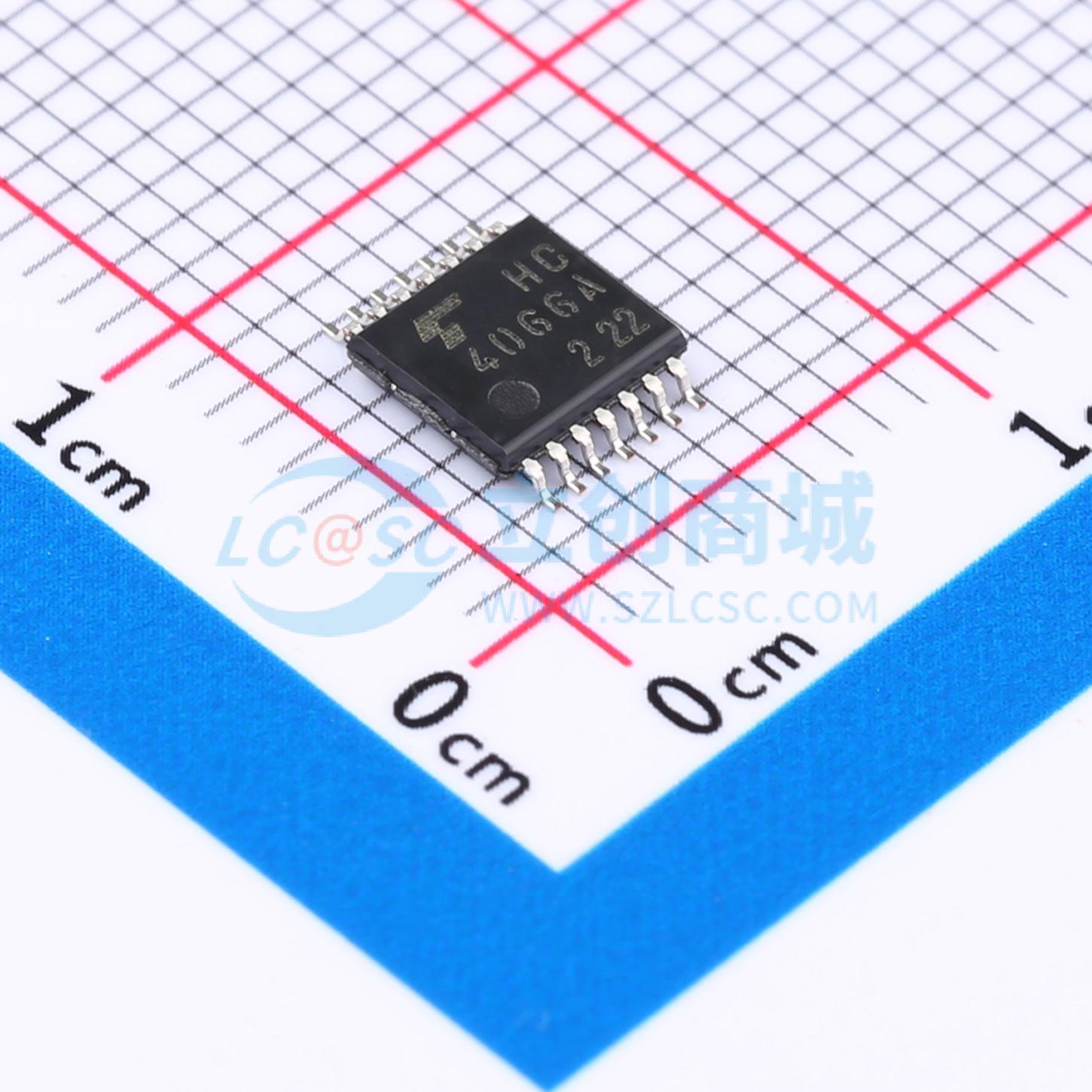

TC74HC4066AFT(EL)
四通道双向开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高速CMOS四通道双向开关，适用于数字或模拟信号控制，低功耗，高噪声免疫。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC74HC4066AFT(EL)
- 商品编号
- C5346748
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 4 | |
| 工作电压 | 2V~12V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 55Ω | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 6pF | |
| 带宽 | 200MHz |
商品概述
TC74HC4066A是一款采用硅栅C²MOS技术制造的高速CMOS四通道双向开关。它由四个独立的高速开关组成，能够控制数字或模拟信号，同时保持CMOS的低功耗特性。提供控制输入（C）来控制开关。当C输入为高电平时，开关导通；当C输入为低电平时，开关关断。所有输入均配备了防静电放电或瞬态过电压的保护电路。
商品特性
- 低功耗：在Ta = 25℃时，ICC = 1.0 μA（最大值）
- 高抗噪性：VNI H = VNIL = 28% VCC（最小值）
- 低导通电阻：在VCC = 9 V时，RON = 50 Ω（典型值）
- 高线性度：在VCC = 4.5 V时，THD = 0.05%（典型值）
- 引脚和功能与TC4066B系列兼容
