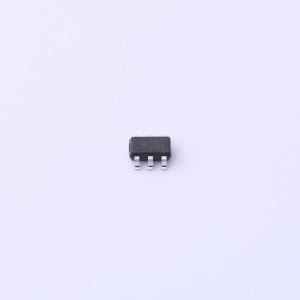

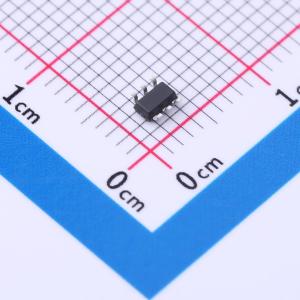

温馨提醒：图片仅供参考，商品以实物为准

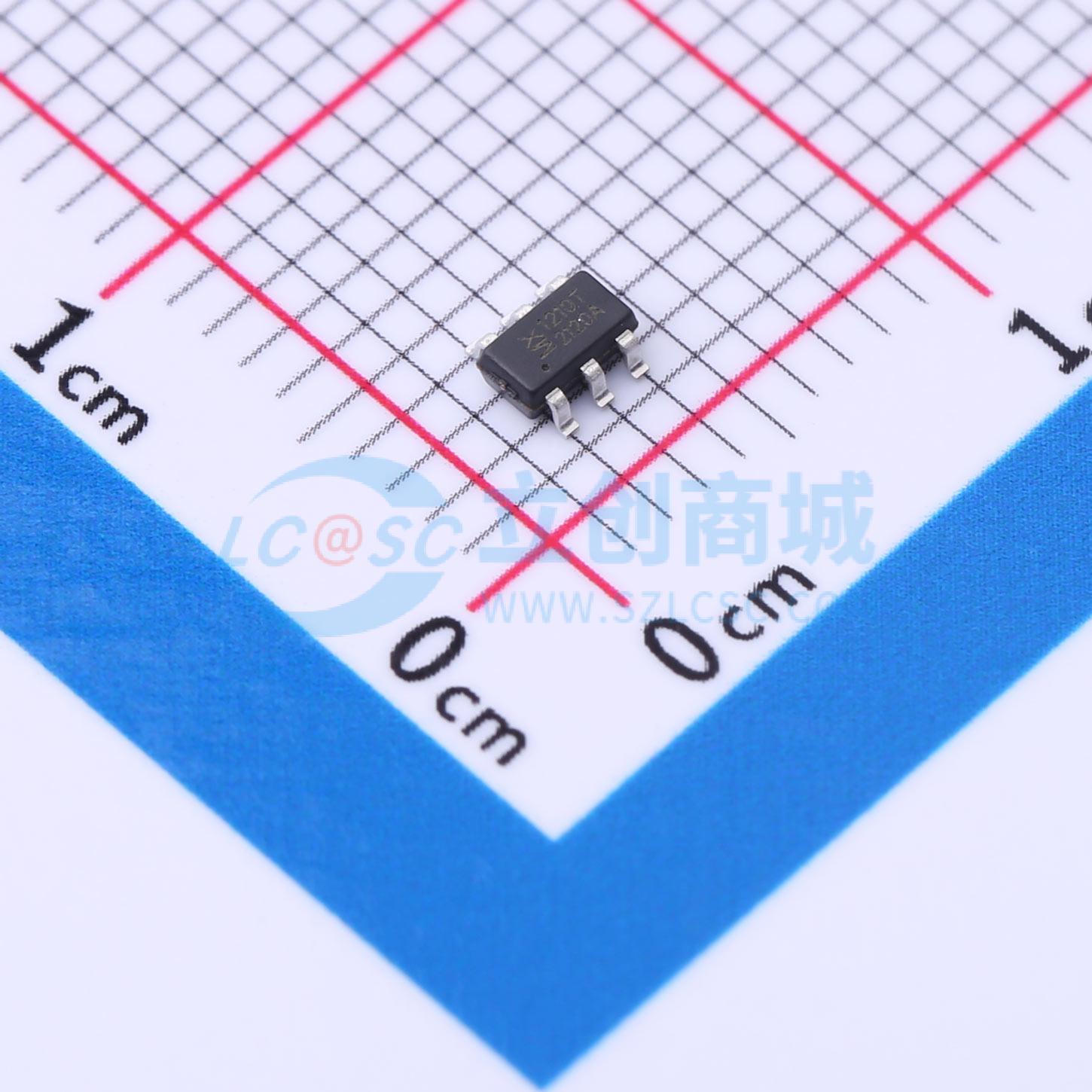

MX1210T
高性能多模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 副边反激控制器 大功率副边反激控制器，满载65Khz，准谐振，外部过压过温输入欠压保护自锁
- 商品型号
- MX1210T
- 商品编号
- C5341110
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 10V~48V | |
| 开关频率 | 60kHz~70kHz | |
| 耗散功率(Pd) | 590mW |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 90% | |
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+85℃ |
商品概述
MX1210是一款高度集成的电流模式PWM控制器，针对高性能、低待机功耗和宽输出电压范围的PD适配器解决方案进行了优化。该电路还适用于覆盖宽输出范围的高性价比离线反激式转换器应用。 在满载时，该IC以固定频率模式运行。当负载降低时，它以谷底开关的绿色模式运行，可在整个负载范围内实现高功率转换效率。 MX1210提供全面的保护功能，包括逐周期电流限制（OCP）、过载保护（OLP）、过温保护（OTP）、输出短路电流保护（SCP）、输出和VDD过压保护（OVP和VDD OVP）。通过MAXIN专有的频率混洗技术可实现出色的EMI性能。将22kHz以下的音调能量降至最低，以避免运行期间产生音频噪声。MX1210采用SOT23 - 6封装。
商品特性
- 多模式运行
- 满载时65kHz固定频率模式
- 绿色模式下谷底开关运行
- 轻载和空载时突发模式
- 采用Iovp电流检测的自适应环路增益补偿
- 轻载和空载时超低工作电流
- 通用线电压的内部OCP补偿
- 扩展突发模式控制，提高效率和降低待机功耗
- 上电软启动，降低MOSFET VDS应力
- 用于EMI的频率混洗
- 无音频噪声运行
- 全面的保护功能
- 带迟滞的VDD欠压锁定（UVLO）
- 带自动恢复功能的逐周期过流保护（OCP）
- 外部过温保护（EXT_OTP）
- VDD过压保护
- 输出过压保护
- 带自动恢复功能的输出短路电流保护（SCP）
- 带自动恢复功能的欠压保护
- 带自动恢复功能的输出二极管短路保护
应用领域
- 电池充电器
- PD适配器
- 宽输出范围适配器
- 机顶盒电源
