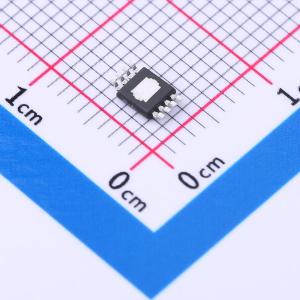

温馨提醒：图片仅供参考，商品以实物为准
MX27524ES
5A 峰值电流，双通道低侧栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MX27524 是一款双路、大电流、低端栅极驱动器。两个输出端均能够提供和吸收 5A 的峰值电流，最大额定电压为 20V。每个通道都有两个独立的使能引脚，若未连接，默认处于开启状态
- 商品型号
- MX27524ES
- 商品编号
- C5341118
- 商品封装
- EMSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 5A | |
| 拉电流(IOH) | 5A | |
| 工作电压 | 4.5V~18V | |
| 上升时间(tr) | 7ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 7ns | |
| 传播延迟 tpLH | 15ns | |
| 传播延迟 tpHL | 15ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1.8V~2.4V | |
| 输入低电平(VIL) | 900mV~1.5V | |
| 静态电流(Iq) | 1mA |
商品概述
MX27524 是一款双路、大电流、低端栅极驱动器。两个输出端各自能够提供和吸收 5A 的峰值电流，最大额定电压为 20V。每个通道都有两个独立的使能引脚，若未连接则默认开启。快速的传播延迟时间以及快速的上升和下降时间，使 MX27524 非常适合高频应用。 此外，该驱动器的 A 通道和 B 通道之间具有匹配的内部传播延迟，适用于对时序要求严格的双栅极驱动器应用，如同步整流器。
商品特性
- 两个独立的驱动器，每个都能提供和吸收 5A 电流
- 输入与 CMOS 和 TTL 兼容
- 每个通道都有独立的使能功能
- 扩展工作温度范围为 -40℃ 至 +125℃
- ±4kV ESD 额定值（人体模型）
- 热增强型 8 引脚 MSOP 封装和标准 8 引脚 SOP 封装
- 内部欠压锁定电路
- 快速 INX 传播延迟（典型值 15ns）
- 快速上升和下降时间（典型值 7ns，负载 1.8nF）
- 传播延迟匹配（最大 5ns）
- 这些器件为无铅器件
应用领域
- 距离测试用脉冲激光器
- 电池管理系统
- DC-DC 转换器
- 电机控制器
- 功率逆变器
- 同步整流电路
