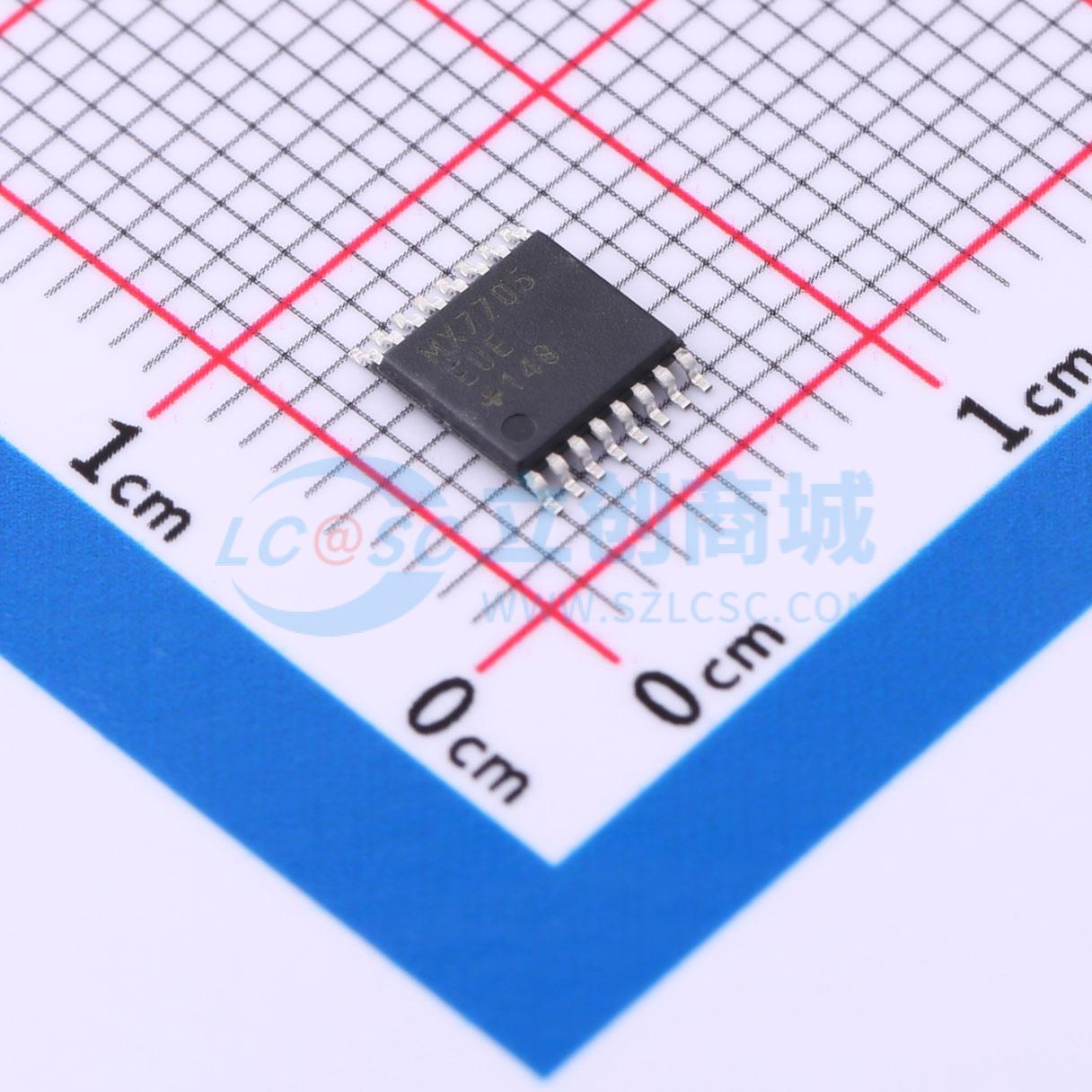

温馨提醒：图片仅供参考，商品以实物为准

MX7705EUE+

16位、低功耗、双通道、Σ-Δ型ADC

描述: 16位、低功耗、2通道、Σ-Δ ADC
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MX7705EUE+
商品编号: C5341192
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.22克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	时钟/振荡器	外置
	时钟频率(fc)	400kHz~2.5MHz；2.4576MHz
	可变增益	支持
	ADC架构	Sigma-Delta
	数据速率	100Hz；20Hz；50Hz；60Hz；25Hz；200Hz；250Hz；500Hz
	静态电流	320uA

商品概述

MX7705是一款低功耗、2通道、串行输出的模数转换器（ADC），它包含一个带有数字滤波器的sigma-delta调制器，可实现16位无失码分辨率。该ADC与AD7705引脚兼容且软件兼容。MX7705具备片上输入缓冲器和可编程增益放大器（PGA），并提供与SPI、QSPI、MICROWIRE兼容的串行接口。 MX7705采用2.7V至5.25V单电源供电。在3V电源下，工作电源电流典型值为320μA。掉电模式可将电源电流降至典型值2μA。自校准和系统校准功能使MX7705能够校正增益和失调误差。出色的直流性能（±0.003% FSR积分非线性）和低噪声（650nV），使MX7705非常适合测量宽动态范围的低频信号。该器件可接受全差分双极性/单极性输入。内部输入缓冲器允许处理高源阻抗的输入信号。片上数字滤波器具有可编程截止频率和输出数据速率，用于处理sigma-delta调制器的输出。数字滤波器的第一个陷波频率可选择，以提供150dB的共模50Hz或60Hz噪声抑制和98dB的差模50Hz或60Hz噪声抑制。PGA和数字滤波功能使信号可以直接采集，几乎无需或仅需少量信号调理。 MX7705采用16引脚TSSOP封装。

商品特性

与AD7705引脚兼容且软件兼容
16位sigma-delta ADC
两个全差分输入通道
0.003%积分非线性，无失码
输入带有施密特触发器接口
内部模拟输入缓冲器
增益可编程范围为1至128
单电源（2.7V至3.6V）或（4.75V至5.25V）供电
低功耗，最大1mW；3V电源下，掉电电流典型值为2μA
与SPI、QSPI、MICROWIRE兼容的三线串行接口

应用领域

工业仪器
秤重设备
应变计测量
环路供电系统
流量和气体仪表
医疗仪器
压力传感器
热电偶测量
热电阻测量

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(96个/管，最小起订量 1056 个)

个

起订量：1056 个96个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	-
	通道数	2
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	是
	积分非线性	-
