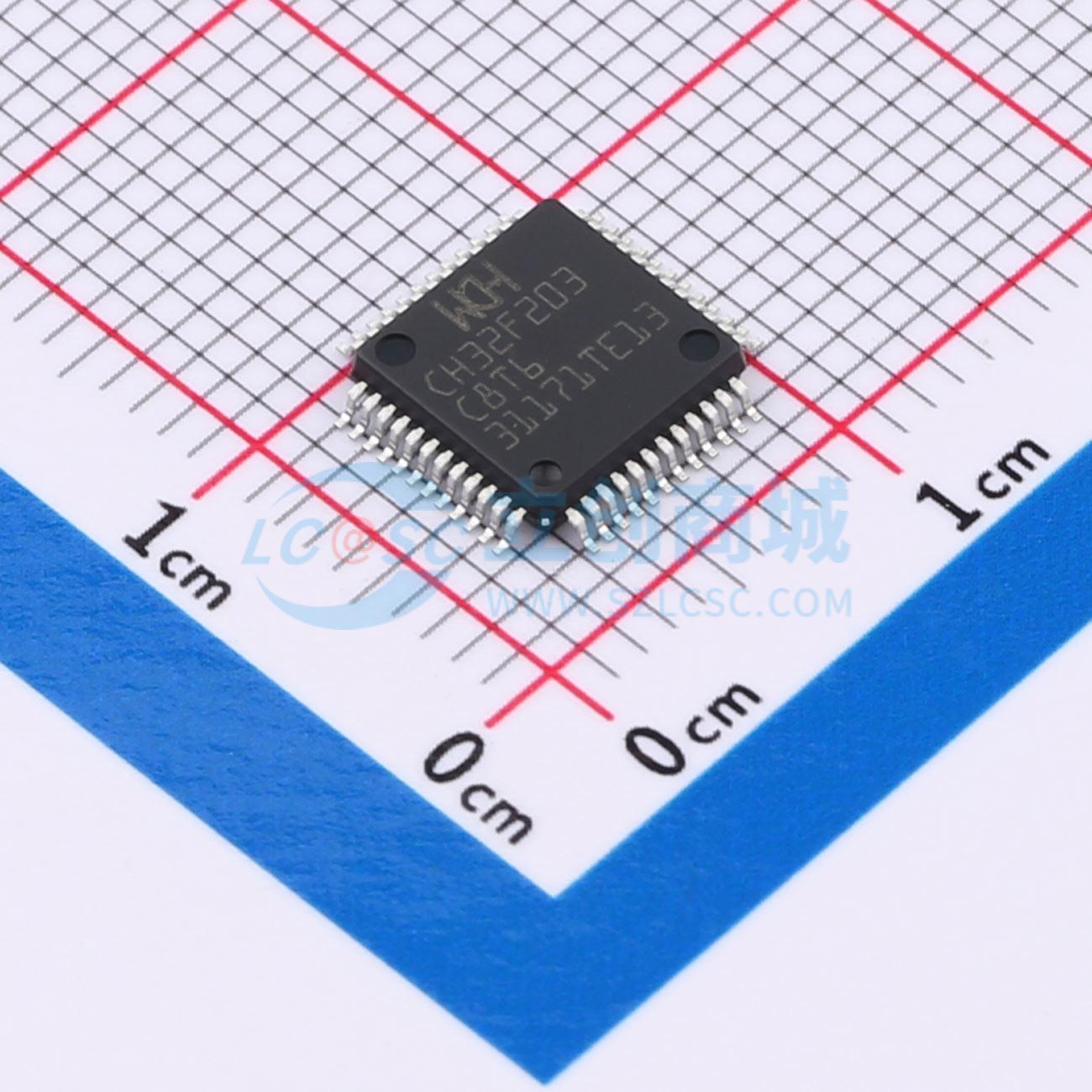

CH32F203C8T6

CH32F203 系列是基于32 位ARMR○CortexTM-M3 内核设计的工业级增强型中小容量通用微控制器，该系列产品最高支持144MHz 系统主频，高性能，低功耗。CH32F203 系列集成双路USB 接口，支持USBHost 主机及USB Device 设备功能，具有1 组CAN 接口（2.0B 主动）、2 组运放比较器、4 组USART、2 个I2C，12 位ADC，10 路Touchkey、多组定时器等丰富外设资源。

• 内核Core：32 位ARM Cortex-M3 内核单周期乘法和硬件除法，中断技术、Fault 处理机制，系统主频144MHz
• 存储器：
  • 可配最大20KB 易失数据存储区SRAM
  • 可配224KB 程序存储区CodeFlash（零等待应用区 ↓ 非零等待数据区）
  • 28KB 系统引导程序存储区BootLoader
  • 128B 系统非易失配置信息存储区
  • 128B 用户自定义信息存储区
• 电源管理和低功耗：
  • 系统供电V₀₀额定：3.3V
  • GPIO 单元独立供电V₁₀额定：3.3V
  • 低功耗模式：睡眠、停止、待机
  • V_BAT电源独立为RTC 和后备寄存器供电
• 系统时钟、复位：
  • 内嵌出厂调校的8MHz 的RC 振荡器
  • 内嵌40kHz 的RC 振荡器
  • 内嵌PLL，可选CPU 时钟达144MHz
  • 外部支持3~25MHz 高速振荡器
  • 外部支持32.768kHz 低速振荡器
  • 上/下电复位、可编程电压监测器
• 2 组运放、比较器：连接ADC 和TIMx
• 2 组12 位模数转换ADC，模拟输入范围：V_SSA~V_DDA，10 路外部信号 +2 路内部信号通道
• 片上温度传感器
• 双ADC 转换模式
• 10 路TouchKey 通道检测
• 多组定时器：
  • 1 个16 位高级定时器，增加死区控制和紧急刹车，提供用于电机控制的PWM 互补输出
  • 3 个16 位通用定时器，提供输入捕获/输出比较/PWM/脉冲计数及增量编码器输入
  • 2 个看门狗定时器（独立和窗口型）
  • 系统时基定时器：24 位自减型计数器
• 多种通讯接口：
  • 4 个USART 接口
  • 2 个I2C 接口（支持SMBus/PMBus）
  • 2 个SPI 接口
  • USB2.0 全速设备接口（全速和低速）
  • USB2.0 全速主机/设备接口
  • 1 组CAN 接口（2.0B 主动）
• 快速GPIO 端口：
  • 37 个I/O 口，映像16 个外部中断
• 安全特性：CRC 计算单元，96 位芯片唯一ID
• 调试模式：串行2 线调试（SWD）接口
• 封装形式：LQFP 和QFN
