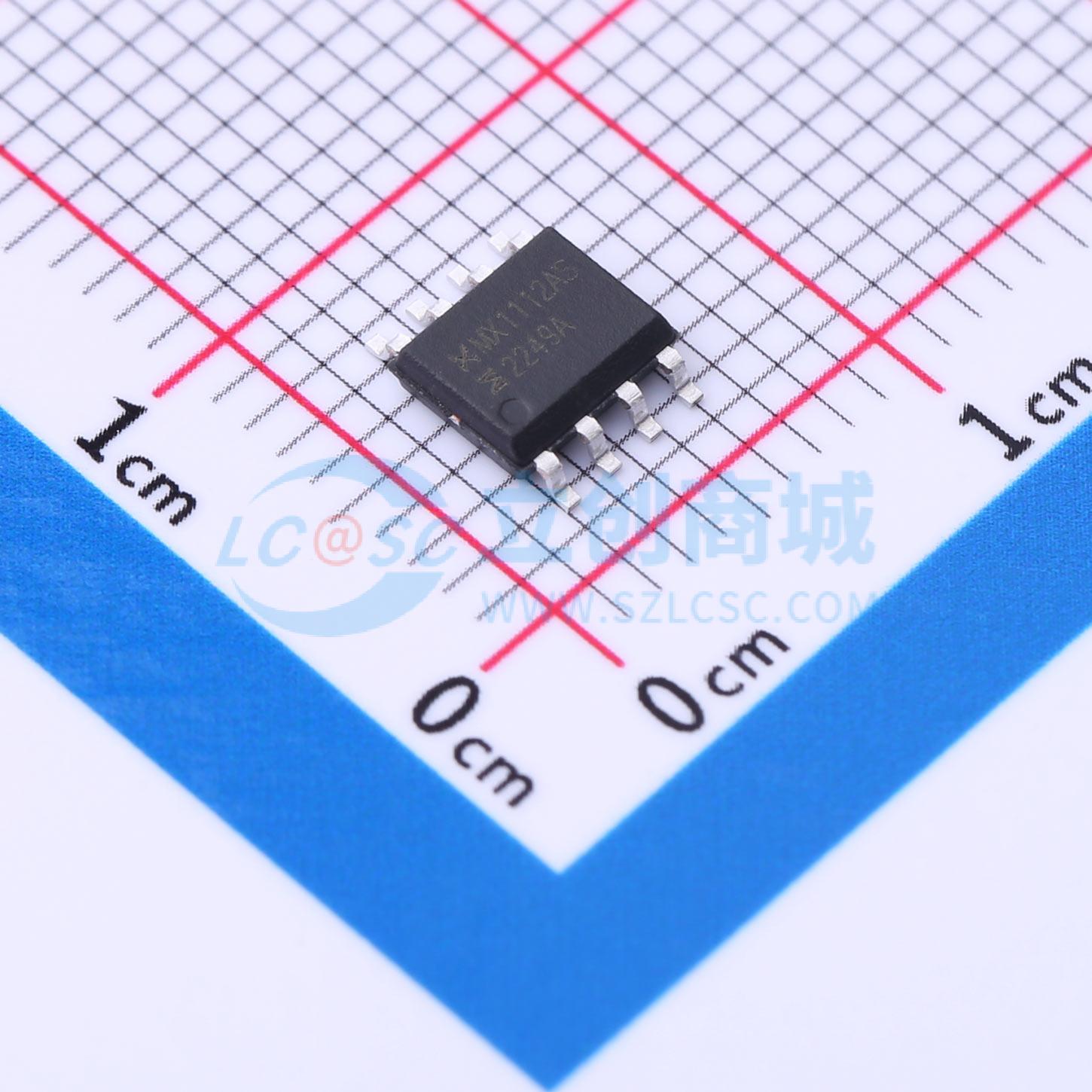

MX1112AS

高精度恒流/恒压原边功率开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 原边反激控制器集成MOS的原边反激主控芯片，12W应用
品牌名称: Wuxi Maxinmicro(无锡明芯微)
商品型号: MX1112AS
商品编号: C5341116
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.48克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)
	工作温度	-40℃~+150℃
	工作模式	PFM 调制；DCM；PWM 调制
	反馈方式	原边反馈

商品概述

MX1112AS是一款高性能离线PSR电源开关，适用于低功率AC/DC充电器和适配器应用。它采用初级侧感应和调节技术，因此可以省去光耦和TL431。该器件集成了专有的恒压和恒流控制功能。在恒流（CC）控制模式下，可通过CS引脚处的检测电阻Rcs从外部调整电流和输出功率设置。在恒压（CV）控制模式下，采用多模式操作以实现高性能和高效率。此外，内置的线缆压降补偿功能可实现良好的负载调整率。在大负载条件下的CC模式中，器件以PFM模式工作；在轻/中负载时，以降频PWM模式工作。该芯片的工作电流极低，待机功耗低于75mW，可满足严格的待机功耗标准。MX1112AS具备全面的保护功能和自动重试特性，包括逐周期电流限制、VDD过压保护、反馈环路开路保护、短路保护、内置前沿消隐、VDD欠压锁定和OTP等。 MX1112AS采用SOP-8封装。

商品特性

无需PC817和TL431的初级侧感应和调节
通用交流输入下的高精度恒流和恒压控制
多模式操作以提高效率
集成2.5A 650V NMOSFET
可编程的恒流和恒压调节
内置初级绕组电感补偿
可编程的线缆压降补偿
无需控制环路补偿
无音频噪声运行
超低启动电流和低工作电流
内置前沿消隐（LEB）
具备自动重试功能的全面保护
带迟滞的VDD欠压锁定（UVLO）
VDD过压保护（VDD OVP）
逐周期过流保护
反馈环路开路保护
内部过温保护
输出短路保护

应用领域

手机充电器
电视、电脑等的辅助电源适配器
小功率适配器
数码相机充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9V~24V
	开关频率	72kHz
	耗散功率(Pd)	1.1W
	晶体管耐压	650V
