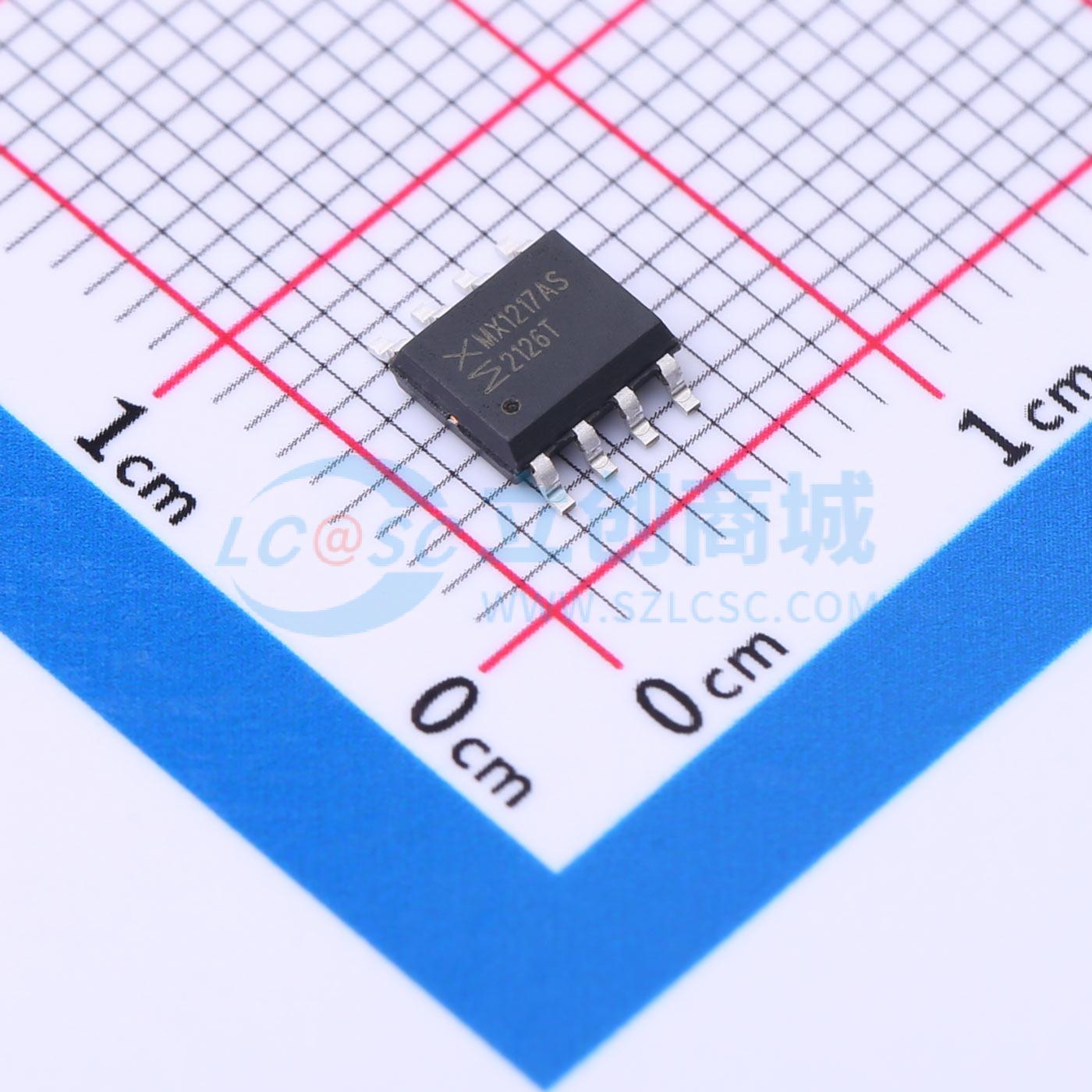

温馨提醒：图片仅供参考，商品以实物为准
MX1217AS
高性能电流模式PWM电源电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 副边反激控制器 20W集成MOS反激主控芯片，满载65Khz,准谐振
- 商品型号
- MX1217AS
- 商品编号
- C5341113
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9V~48V | |
| 开关频率 | 65kHz | |
| 耗散功率(Pd) | 1.1W |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 90% | |
| 晶体管耐压 | 650V | |
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) |
商品概述
MX1217AS是一款高性能电流模式PWM电源电路，它将专用PWM控制器与高压功率MOSFET集成在一起。它针对高性能、低待机功耗和高性价比的离线反激式转换器应用进行了优化。 MX1217AS提供具有自动恢复功能的全面保护，包括逐周期电流限制（OCP）、过载保护（OLP）、输出二极管短路保护、VDD欠压锁定（UVLO）、内部过温保护（OTP）。采用美芯晟专有频率抖动技术可实现出色的EMI性能。 设计中最大限度降低了22KHz以下的音频能量，并消除了工作期间的音频噪声。MX1217AS采用SOP - 8封装。
商品特性
- 低VDD启动电流和低工作电流
- 极宽范围的VDD电源电压
- 待机功耗 < 75mW
- 上电软启动可降低MOSFET的VDS应力
- 用于改善EMI的频率抖动技术
- 扩展突发模式控制，以提高效率并实现最低待机功耗设计
- 固定65KHz（典型值）开关频率
- 内部同步斜坡补偿
- 电流检测输入的前沿消隐
- 全面的保护功能：带迟滞的VDD欠压锁定（UVLO）、VDD过压保护（VDD OVP）、逐周期过流保护、带自动恢复功能的过载保护（OLP）、带自动恢复功能的输出二极管短路保护
应用领域
- 离线AC/DC反激式转换器
- PD充电器
- 宽输出范围适配器
