温馨提醒：图片仅供参考，商品以实物为准

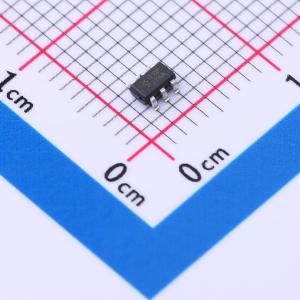

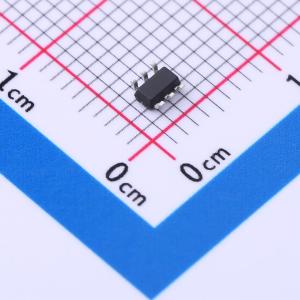

MX1210P

10V~48V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 副边反激控制器大功率副边反激，峰值功率主控芯片，SSR，满载65Khz，峰值功率130Khz，准谐振，外部过温，输出过压，输入欠压保护自恢复，24V5A等大功率应用
品牌名称: Wuxi Maxinmicro(无锡明芯微)
商品型号: MX1210P
商品编号: C5341115
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

	属性	参数值
	晶体管耐压	-
	拓扑结构	反激式
	功能特性	欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+85℃
	工作模式	QR；PWM 调制
	输出电压	-
	反馈方式	副边反馈

商品概述

MX1210P是一款高度集成的电流模式PWM控制器，专为高性能、低待机功耗和宽输出电压范围的PD适配器解决方案而优化。该电路同样兼容具有成本效益的离线反激式转换器应用，覆盖宽输出范围。在满载时，IC工作在固定频率模式。当负载降低时，它工作在谷底开关的绿色模式下，从而在整个负载范围内实现高功率转换效率。MX1210P提供全面的保护功能，包括逐周期电流限制、过载保护、过温保护、输出短路电流保护、输出和VDD过压保护。通过专有的频率抖动技术实现了出色的EMI性能，并将低于22kHz的音频能量降至最低，以避免工作时的可闻噪声。MX1210P采用SOT23-6封装。

商品特性

多模式操作
满载时65kHz固定频率模式
峰值负载时130kHz@持续40ms
绿色模式下的谷底开关操作
轻载和无负载下的突发模式
具有低过压保护电流检测的自适应环路增益补偿
轻载和无负载下的超低工作电流
针对通用线路电压的内部过流保护补偿
扩展突发模式控制以提高效率和降低待机功耗
上电软启动以降低MOSFET VDS应力
用于改善EMI的频率抖动
无音频噪声操作
全面的保护覆盖
带滞回的VDD欠压锁定
带自动恢复的逐周期过流保护
外部过温保护
VDD过压保护
输出过压保护
带自动恢复的输出短路电流保护
带自动恢复的欠压保护
带自动恢复的输出二极管短路保护

应用领域

电池充电器
PD适配器
宽输出范围适配器
电机适配器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~48V
	开关频率	61kHz~69kHz
	输出电流	-
	耗散功率(Pd)	590mW
	最大占空比	90%
