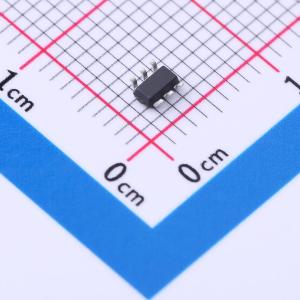

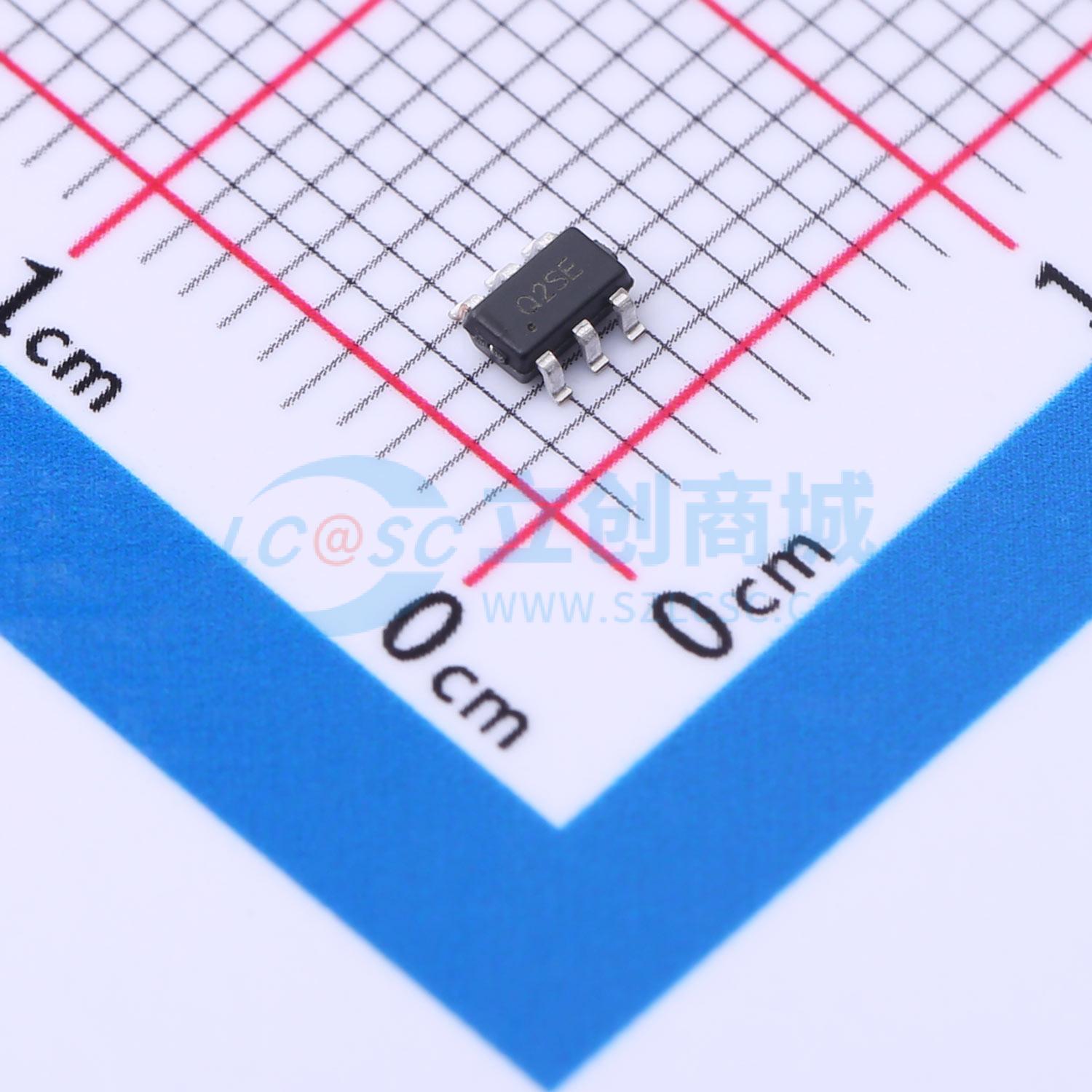

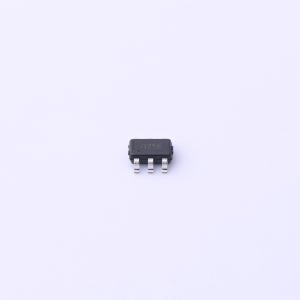

温馨提醒：图片仅供参考，商品以实物为准

MX1210S

高性能多模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 副边反激控制器大功率副边反激控制器，满载65Khz，准谐振，外部过温保护自恢复
品牌名称: Wuxi Maxinmicro(无锡明芯微)
商品型号: MX1210S
商品编号: C5341112
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

	属性	参数值
	最大占空比	90%
	拓扑结构	反激式
	特性	过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动
	反馈方式	副边反馈

商品概述

MX1210S是一款高度集成的电流模式PWM控制器，针对高性能、低待机功耗和宽输出电压范围的PD适配器解决方案进行了优化。该电路还适用于覆盖宽输出范围的高性价比离线反激式转换器应用。在满载时，该IC以固定频率模式运行。当负载降低时，它以绿色模式运行，从而在整个负载范围内实现高功率转换效率。 MX1210S提供全面的保护功能，包括逐周期电流限制（OCP）、过载保护（OLP）、过温保护（OTP）、VDD过压保护（VDD OVP）。采用MAXIN专有的频率混洗技术可实现出色的EMI性能。将22kHz以下的音调能量降至最低，以避免运行期间产生音频噪声。MX1210S采用SOT23 - 6封装。

商品特性

多模式运行
- 满载时65kHz固定频率模式
- 中载和轻载时绿色模式
- 轻载和空载时突发模式
采用Iovp电流检测的自适应环路增益补偿
轻载和空载时超低工作电流
通用线电压下的内部OCP补偿
扩展突发模式控制，提高效率并降低待机功耗
上电软启动，降低MOSFET VDS应力
内置前沿消隐功能
用于EMI的频率混洗
无音频噪声运行
全面的保护功能
- 带迟滞的VDD欠压锁定（UVLO）
- 带自动恢复功能的逐周期过流保护（OCP）
- 外部过温保护（EXT_OTP）
- 过载保护
- VDD过压保护

应用领域

电池充电器
PD适配器
宽输出范围适配器
机顶盒电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~48V
	开关频率	60kHz~70kHz
	耗散功率(Pd)	590mW
